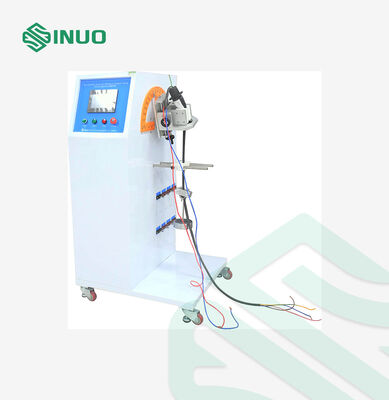

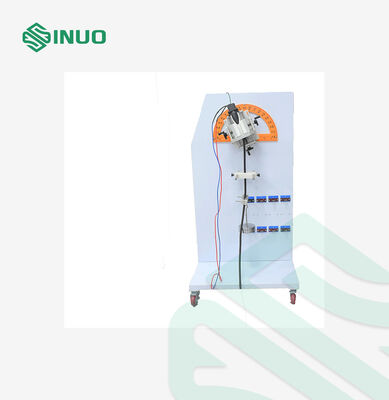

서보 모터 구동 방식의 EV 커넥터 굴곡 시험 장비, 0-360° 각도 조절 가능, IEC62196-1 규격 준수

브랜드 이름:	Sinuo
모델 번호:	SNQC1009
MOQ:	1
지불 조건:	티/티
공급 능력:	달 당 10 세트

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

인증:

Calibration Certificate (Cost Additional)

테스트 스테이션:

단일 스테이션

장비 무게:

150kg

휨률:

분 0-60 번 /

굽힘 각도:

조정할 수 있는 0-360'

장비 치수:

W1000*D800*H1600mm

드라이브 모드:

서보 모터 드라이브

전원 공급 장치:

AC220V±10%/50-60Hz

짐 무게:

20N,25N,50N,75N,100N,140N

포장 세부 사항:

수출 포장

공급 능력:

달 당 10 세트

강조하다:

IEC62196-1 EV 커넥터 굴곡 시험 장비

EV 커넥터 굴곡 시험 장비

제품 설명

전기 자동차 충전 커넥터 굴곡 테스트 장비

굽힘 및 굴곡 테스트 시스템

종합적인 굴곡 성능 분석을 통해 전기차 충전 커넥터, 산업용 플러그, 소켓, 커플러 등의 기계적 강도와 내구성을 평가하는 전문 시험 시스템입니다.

규정 준수 표준

IEC62196-1:2014 조항 7.11 및 조항 7.15를 준수합니다.
IEC60309-1:2012 조항 24.4를 준수합니다.

제품개요

EV 플러그 유연성 테스트 기계는 실제 작동 중 반복되는 굽힘 응력에 가장 취약한 영역인 중요한 케이블 진입점에서 전기 자동차 충전 커넥터의 기계적 무결성을 평가하도록 설계되었습니다.

고정밀 서보 모터 기술을 활용한 이 시스템은 제어된 좌우 움직임을 통해 테스트 샘플을 진동시키는 턴테이블을 구동합니다. 지능형 제어 시스템은 미리 설정된 사이클 수에 도달하면 자동으로 작동을 중단하고 명확한 완료 신호를 제공합니다. 고급 서보 제어 기능은 측면 변위를 최소화하면서 정밀한 스윙 각도를 보장하여 테스트 반복성과 신뢰성을 보장합니다.

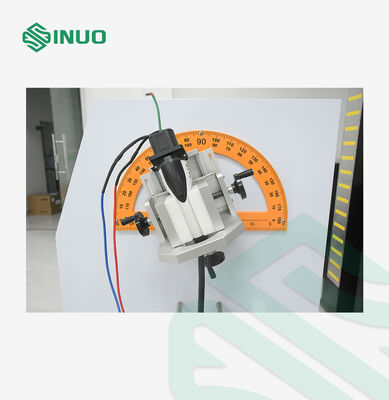

대형 표본은 내구성이 뛰어난 알루미늄 판에 단단히 장착되어 있으며 스윙 축은 코드 진입점에 정확하게 정렬되어 있습니다. 이 구성은 진정한 기계 시뮬레이션을 위해 불필요한 변형을 최소화하면서 실제 적용 응력을 정확하게 시뮬레이션합니다.

까다로운 테스트 환경을 위해 설계된 이 장비는 AC220V±10% / 50~60Hz 전원 입력에서 작동하며 3KW 정격 전력으로 안정적인 성능을 제공합니다. EV 커넥터 및 산업용 전력 부품을 전문으로 하는 R&D 실험실, 규정 준수 테스트 시설, 품질 보증 부서에 이상적입니다.

기술 사양

매개변수	사양
장비 크기	약: W1000 × D800 × H1600mm
장비 무게	150kg
테스트 판정 방법	전류 전도 신호 분석

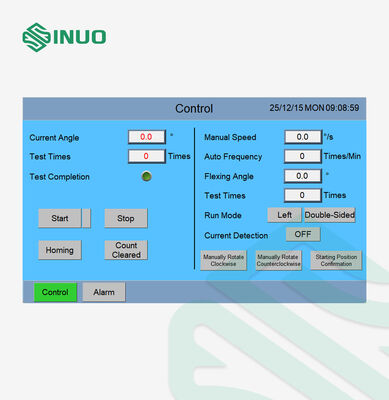

전기 제어	7인치 HMI 터치 인터페이스를 갖춘 PLC 지능형 통합 제어
드라이브 시스템	서보 모터 드라이브
적재 중량 옵션	20N, 25N, 50N, 75N, 100N, 140N
굽힘 각도 범위	0~360° 조정 가능(기본값 ±45°)
굽힘주기 용량	0-999,999 사전 설정 주기(기본 20,000주기)
굽힘률	0-60 사이클/분, 완전 조절 가능
부하 전원 공급 장치	조정 가능한 전압(도체 간 0~250V) 및 조정 가능한 전류(AC 0~400A)를 갖춘 옵션 로드 캐비닛을 사용한 외부 연결
시편 클램핑	클램핑 지점 위치를 조절할 수 있는 기계적 클램핑
