| 브랜드 이름: | Sinuo |
| 모델 번호: | SNQC1007B |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 티/티 |
| 공급 능력: | 20 세트/월 |

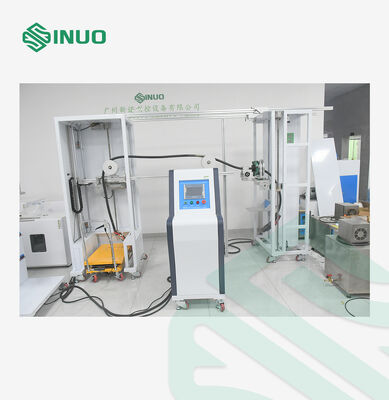

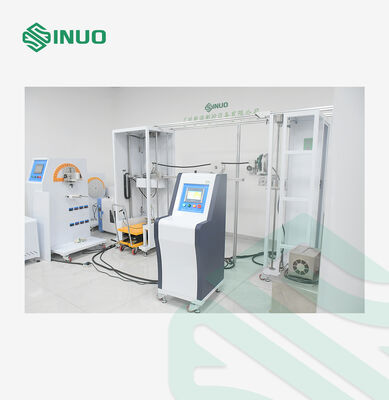

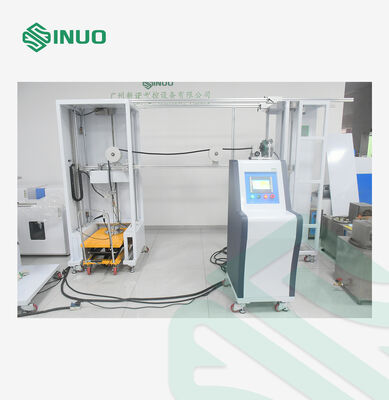

IEC 61851-23 EV 충전소 케이블 앵커링 테스트 시스템 EVSE 케이블 당기 및 토크 테스트 장비
IEC 61851-23:2023 제11항에 따라 설계 및 제조6.102 및 그림 110, 그림 111 및 표 114
The Cable Anchorage Pull Force and Torque Test Apparatus (Model SNQC1007B) is a high-precision testing system designed for EVSE manufacturers and accredited laboratories requiring reliable and repeatable compliance verificationIEC 61851-23에 엄격하게 따라 개발되었습니다.2023제11조6.102, the system is used to assess whether EV AC/DC charging station cable assemblies and anchorage structures can withstand the specified tensile forces and torque without exceeding the allowable displacement limits.
SNQC1007B는 PLC 기반의 지능형 제어, 모터 구동 힘 적용 및 정밀 무게 부하를 갖추고 안정적인 힘 출력, 정확한 측정,그리고 테스트 반복성이 뛰어나다테스트 매개 변수는 다양한 케이블 크기와 테스트 요구 사항을 수용하도록 유연하게 구성 할 수 있습니다.탄탄한 기계 구조와 직관적인 터치 스크린 인간/기계 인터페이스는 효율적이고 사용자 친화적인 조작을 가능하게 합니다., 심지어는 처음 복용하는 경우에도.
정상 사용 중 충전 케이블에 가해지는 실제적인 당기와 굽힘을 정확하게 시뮬레이션함으로써이 장치는 제조업체가 엄격한 국제 안전 요구 사항에 대한 준수 여부를 확인하는 데 도움이됩니다.이는 인증 위험을 줄이고 테스트 효율성을 향상시키는 동시에 더 안전하고 신뢰할 수 있고 완전히 준수되는 EV 충전 인프라 개발을 지원합니다.
| 테스트 내용 | EV 충전소 B 측면 케이블 조립 앵커링 스트레인 완화 시험 장치 |
| 장비 구조 스케마 | |
| 제어 동작 모드 | PLC 자동 제어, 터치 스크린 작동 |
| 토크 적용 | 무게의 중첩으로 이루어지는 0.6N·m, 0.7N·m, 1.4N·m, 2.7N·m, 5.4N·m, 11.0N·m, 16.3N·m 사양을 충족합니다. |
| 드라이브 모드 | 전기 |
| 당기력 적용 | 160N, 200N, 240N, 250N, 500N 사양을 충족합니다. 무게의 중첩으로 실현됩니다. |
| 당기주기 | 1-999999 사이클, 미리 설정할 수 있습니다, 기본은 100±1 사이클입니다 |

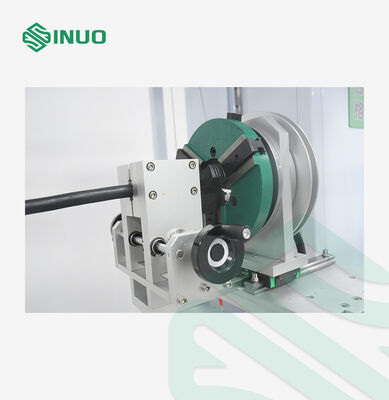

| 토크 바퀴 | R100mm(Ф200mm) ±0.5mm |
| 팽창 주파수 | 1회/초, 실제 당기 시간은 전기 신호에 의해 감지됩니다. |
| 장착장 | 유니버설 클램프, 1세트 |
| 토크 적용 시간 | 0-99H59M59S, 미리 설정할 수 있습니다. |
| 전력 고장 보호 | 전원 끄는 데이터 저장 메모리 기능 |
| 추가 구성 | 장비는 500~1200mm의 조절 가능한 고정 높이 (즉 케이블 출구 위치) 를 갖추고 있습니다.각기 다른 케이블 출구 위치의 충전소의 시험 요구 사항을 충족시킬 수 있도록. |
| 무게 일치 선택 테이블 | |
