| 브랜드 이름: | Sinuo |
| 모델 번호: | SNQC1009-3 |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 티/티 |
| 공급 능력: | 1는 / 달에서 설정합니다 |

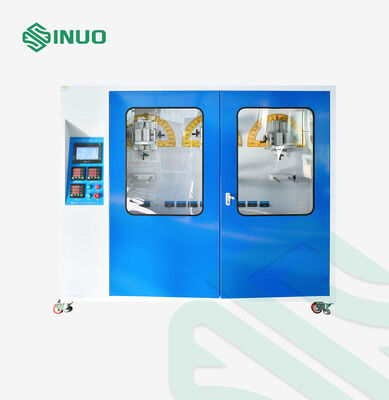

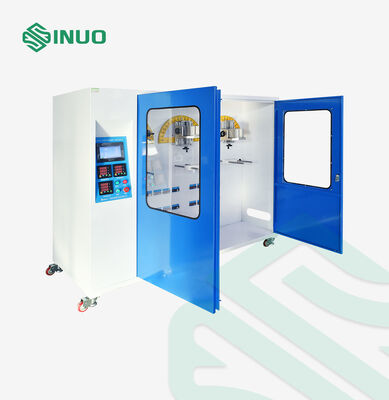

EV 충전 커넥터 굽힘 시험 충전 인터페이스 기계적 내구성 테스터
준수 표준 및 조항
IEC 62196-1:2014 "플러그, 소켓 아울렛, 차량 커플러 및 차량 인렛 – 전기 자동차의 전도성 충전 - 파트 1: 최대 250A AC 및 400A DC 전기 자동차 충전" 조항 7.11 및 조항 7.15
IEC 60309-1:2012 "산업용 플러그, 소켓 아울렛 및 커플러 – 파트 1: 일반 요구 사항" 조항 24.4
장비 개요
타협 없는 신뢰성을 위해 설계된 이 굽힘 기계 강도 시험 장비는 전기 자동차 충전 인터페이스, 산업용 플러그, 소켓 및 커플러의 정확하고 반복 가능한 평가를 제공합니다. 유연한 전원 연결 케이블의 굽힘 내구성을 검증하여 국제 표준의 기계적 강도 요구 사항을 완벽하게 준수하도록 특별히 제작되었습니다.

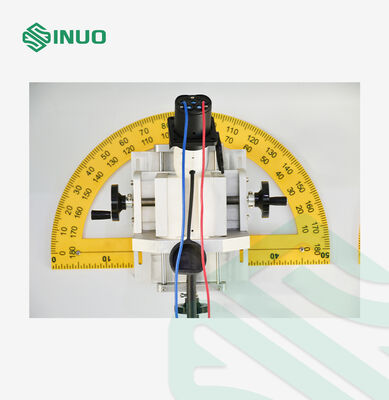

핵심적으로, 고정밀 서보 모터는 일상적인 사용 중 실제 케이블 굽힘을 정확하게 시뮬레이션하여 부드럽고 제어된 스윙 동작을 구동합니다. 지능형 제어 시스템은 테스트를 자동으로 실행하고 사전 설정된 사이클 수에서 정확하게 중지하여 인적 오류를 제거하고 일관된 결과를 보장합니다. 최적화된 알루미늄 고정 장치는 케이블 진입점과 완벽하게 정렬되어 측면 이동을 최소화하고 매우 신뢰할 수 있는 실제 테스트 데이터를 보장합니다.
까다로운 테스트 환경을 위해 설계된 이 장비는 견고하고 수명이 긴 구조와 지속적인 작동을 위한 안정적인 AC 220V 전원 공급 장치를 갖추고 있습니다. 컴팩트한 설치 공간은 귀중한 실험실 공간을 절약하는 반면, 직관적인 작동 방식을 통해 기술자는 빠르고 자신 있게 테스트를 시작할 수 있습니다.
신뢰할 수 있고 정확하며 오래도록 제작된 이 기계는 EV 충전 장비 제조업체, R&D 연구소 및 전원 연결 구성 요소의 기계적 내구성을 자신 있게 입증하려는 인증 기관을 위한 이상적인 테스트 솔루션입니다.
기술 매개변수
| 부하 전원 | 도체 간 조절 가능한 전압 0-250V 및 조절 가능한 전류 AC0-400A의 외부, 선택적 부하 캐비닛 |
| 부하 중량 | 20N, 25N, 50N, 75N, 100N |
| 구동 모드 | 서보 모터 구동 |
| 시료 클램핑 방식 | 기계적 클램핑, 조절 가능한 클램핑 지점 위치 |
| 테스트 판단 | 전류가 흐르고 있는지 여부에 따라 신호로 판단 |
| 굽힘 횟수 | 0~999999로 사전 설정 가능, 기본값은 20000회 |
| 굽힘 각도 | 0-360° 임의 조정 가능 (기본 ±45°) |
| 전기 제어 방식 | PLC 지능형 통합 제어, 7인치 HMI 터치 인터페이스 작동 |
| 굽힘 속도 | 0-60회/분, 사전 설정 가능 |

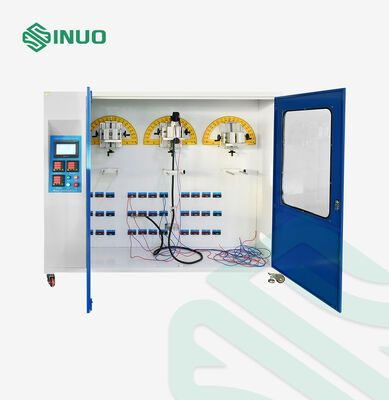

| 테스트 스테이션 | 3개 스테이션 |
