| 브랜드 이름: | Sinuo |
| 모델 번호: | SNQC1013C |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 티/티 |
| 공급 능력: | 1 세트/월 |

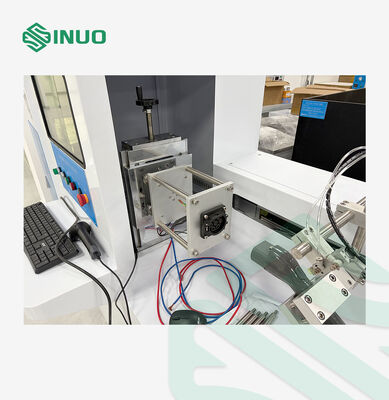

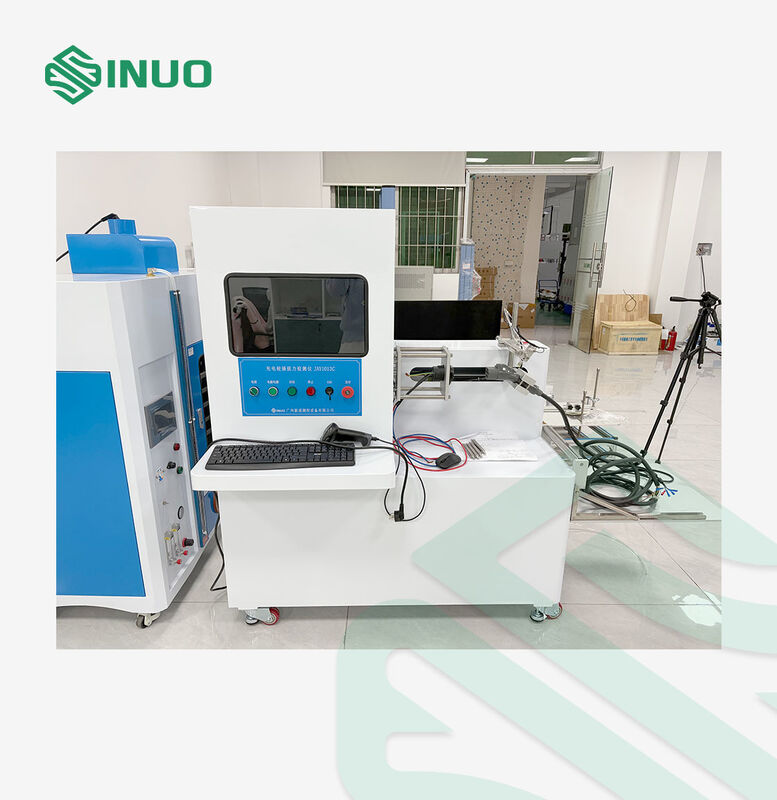

EV 충전 커넥터 삽입 및 추출 힘 검사기 시험 기계
장비 개요

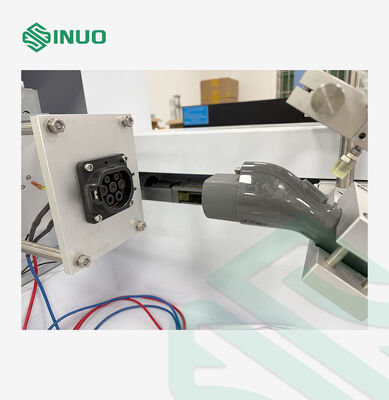

충전 총 삽입 및 철수 힘 검사기는 EV 충전 커넥터의 삽입 및 철수 힘의 정밀 테스트를 위해 설계되었습니다.그것은 EV 충전 총 제조에서 들어오는 재료의 품질 검사를 위해 널리 사용됩니다., 기능적 결함을 방지하고 필요한 기술 사양에 대한 준수를 보장하는 데 도움이 됩니다.
시스템은 고 정밀 공 나사 및 스테퍼 모터 드라이브를 채택하여 안정적인 선형 운동과 정확한 힘 조절을 보장합니다. 0.5 클래스 힘 정확도 수준과 최대 1000 Hz 샘플링 속도시험기는 매우 신뢰할 수 있는 시험 결과를 제공합니다..
다양한 충전 총 모델에 따라 사용자 정의 장비를 지원하고 자동 테스트 데이터 기록을 위해 바코드 스캔을 통합합니다.대량 생산 및 제조 공장에서 완전한 검사를 위해 이상적입니다..
기술 매개 변수
1기계 및 성능 매개 변수
|
분류 |
항목 |
사양 |
|---|---|---|
| 용량 | 테스트 용량 | 1 kN |
| 기준 표준 | 준수 | JIS B 7721 팽창/압축 검사기 ∙ 클래스 05 |
| 맥스. 뇌졸중 | 이동 길이 | 300mm |
| 속도 범위 | 이동 속도 | 10.000 1000 000 mm/min |
| 드라이브 시스템 | 모션 컨트롤 | 고밀도의 볼 스크루 + 고밀도의 스테퍼 모터 |
| 최대 삽입/부수 힘 | 한계 | 500N |
| 작업 테이블 크기 | 고정 기지 | 460 × 245mm |
| 기계 종류 | 구조 | 데스크톱 타입 |
| 무게 | 순중량 | 약 60kg |
2센서 및 측정 매개 변수
|
분류 |
항목 |
사양 |
|---|---|---|
| 로드 셀 | 정확도 수준 | 0.5 클래스 (측정 오류 ≤ 0.5%) |
| 샘플링 비율 | 부하 샘플링 주파수 | 1000번/초 |
| 센서 채널 | 로드 셀 입력 채널 | 1 채널 |
| 유닛 옵션 | 디스플레이 단위 | mN, N, kN (kgf, gf, lb ((in) 해외 모델의 경우 선택) |
3안전 및 보호
|
항목 |
사양 |
|---|---|
| 보호 기능 | 상위/하위 제한 정지, 과부하 보호, STOP 버튼, 비상 정지, 소프트웨어 정의 제한 보호 |
4전력 요구 사항
|
항목 |
사양 |
|---|---|
| 등급 전력 | 300VA |
| 전원 공급 | 단相 AC100V/120V 또는 AC200V/240V |
