| 브랜드 이름: | Sinuo |
| 모델 번호: | SN5515 |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 티/티 |
| 공급 능력: | 1 세트/달 |

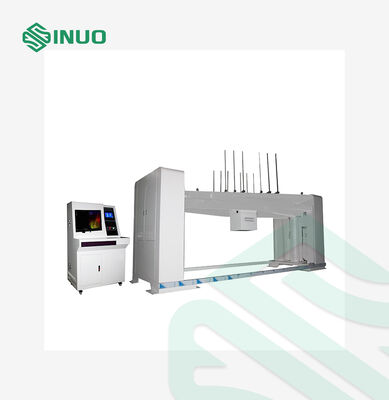

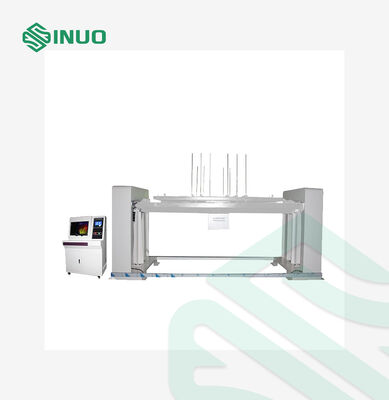

전기 자동차 배터리 팩 회전 배터리 테스트 시스템
장비 개요
배터리 팩 회전 테스트 장치는 전기 자동차의 리튬 이온 구동 배터리 팩 및 시스템을 위해 설계된 특수 테스트 장비입니다. 고각 오르막, 내리막, 롤오버 및 기울기 시나리오와 같은 실제 조건을 시뮬레이션하여 극한 상황에서 배터리 성능과 안전성을 평가합니다.
주요 특징:
360° 다축 회전: 동적 차량 조건을 시뮬레이션하기 위해 X, Y 및 Z 축을 중심으로 배터리 팩을 독립적으로 회전합니다.
지능형 제어 시스템: PLC 및 터치 스크린을 통해 작동하며 원격 컴퓨터 제어 옵션이 있습니다. 테스트 속도, 각도, 간격 및 지속 시간은 완전히 프로그래밍 가능합니다.
강력한 구조: 이중 강화 기둥 지지대는 안정적이고 신뢰할 수 있는 회전을 보장합니다. 대형 천공 알루미늄 플랫폼은 최대 2500mm × 1600mm의 샘플과 최대 2000kg의 하중을 지원합니다.
안전 및 모니터링: 회전 중 배터리 동작을 관찰합니다. 전해액 누출, 케이스 파열, 화재 또는 폭발이 없음을 보장합니다.
실험실 시뮬레이션: R&D 또는 생산 QA에서 배터리 팩 설계 최적화, 제품 품질 향상 및 문제 식별에 적합합니다.
응용 분야:
리튬 배터리 팩 제조업체, 전기 자동차 제조업체 및 과학 연구/테스트 실험실에 이상적인 이 장치는 안전 성능 평가, R&D 및 인증 테스트에 필수적입니다.
작동 환경:
전원 공급 장치: AC380V±10%/50Hz, 15KW
주위 온도: 5℃–35℃
상대 습도: ≤85%RH
고농도 먼지, 부식성 가스 및 가연성 또는 폭발성 분위기가 없어야 합니다.
이 배터리 팩 회전 테스트 장치를 사용하면 EV 배터리가 UL2580, GB/T31467.3-2015 및 ISO12405-3과 같은 국제 안전 표준을 충족하여 전기 자동차에 안정적이고 안전하며 고품질의 배터리 시스템을 제공할 수 있습니다.
기술 매개변수
| 제어 및 작동 | PLC 지능형 제어 시스템, 터치 스크린 및 원격 컴퓨터의 이중 시스템 작동 |
| 드라이브 | 서보 모터 |
| 플랫폼 크기 |
2800mm 길이*1700mm 너비*30mm 두께, 재질: 알루미늄. 최대 2500mm*1600mm의 샘플을 수용할 수 있으며 높이는 1000mm 미만으로 소형 및 대형 크기 표본과 호환됩니다.
|
| 회전 방향 |

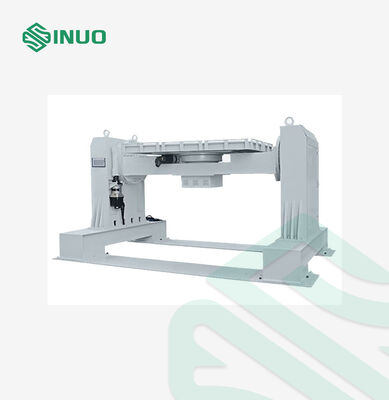

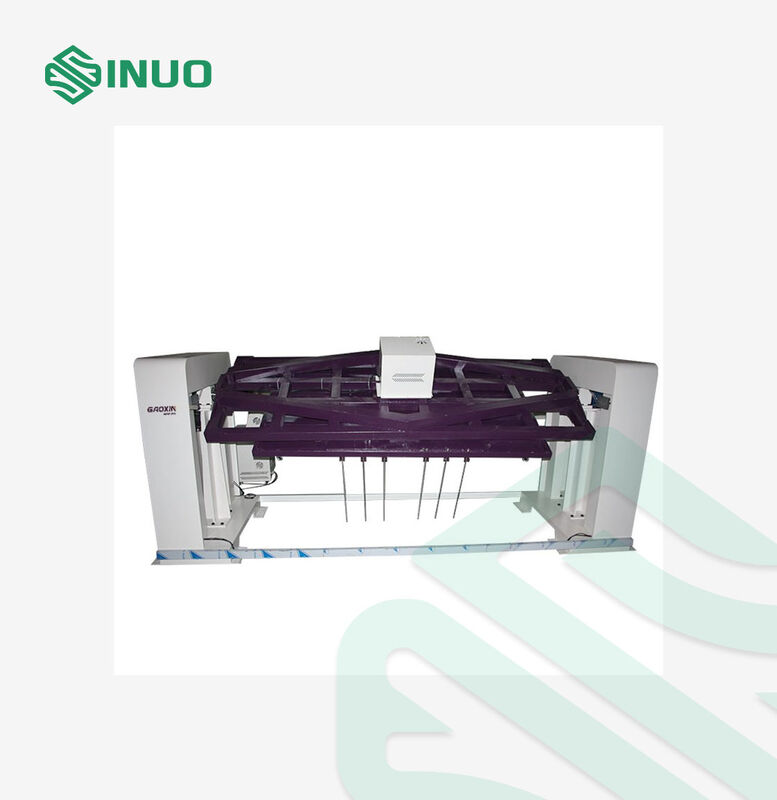

X/Y/Z 축 자동 전환, 다음 그림과 같이 왼쪽 방향은 X축을 중심으로 회전하고 오른쪽 방향은 Z축을 중심으로 회전합니다. Y축 회전 테스트: 먼저 샘플을 Z축을 중심으로 90° 회전시킨 다음 X축을 중심으로 회전합니다.
|
| 회전 속도 |
1°/s ~12°/s, 터치 스크린 및 컴퓨터에서 직접 사전 설정 가능
|
| 회전 각도 | 0~360°, 터치 스크린 및 컴퓨터에서 직접 사전 설정 가능 |
| 회전 각도 증가 | 90°, 터치 스크린 및 컴퓨터에서 직접 사전 설정 가능 |
| 각도 회전 정확도 | ≦0.5° |
| 샘플 클램핑 | 기계적 클램핑 |
| 테스트 프로세스 | 프로그램 자동 제어 |
| 안전 보호 |
1. 고장 알람 및 원인, 처리 프롬프트 기능 2. 고장 표시 및 자체 진단 기능 3. 모터 과부하 알람 4. 누전 알람 5. 연기 알람 6. 전원 차단 보호, 자동 메모리 7. 안전 릴레이 통합 8. 안전 격자 통합 |
| 모니터 | 2세트의 전용 고화질 카메라가 실시간 이미지를 모니터링하고 기록 및 저장합니다. |
| 주요 구성 |
1. 컴퓨터: 산업용 올인원 머신, WIFI 기능 포함, 1세트 2. 터치 스크린: WEINVIEW, 1세트 3. PLC: Mitsubishi, 1세트 4. 모터: Huichuan, 2세트 5. 감속기: Jiacheng 6. 기계 부품: Sinuo 7. 소프트웨어: Sinuo 8. 전용 테스트실, 고객이 제공해야 함 9. 캔틸레버 크레인 또는 크레인과 같은 배터리 로딩 메커니즘은 고객이 제공해야 함 |
