| 브랜드 이름: | Sinuo |
| 모델 번호: | SNQC1023A |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 티/티 |
| 공급 능력: | 1 세트/달 |

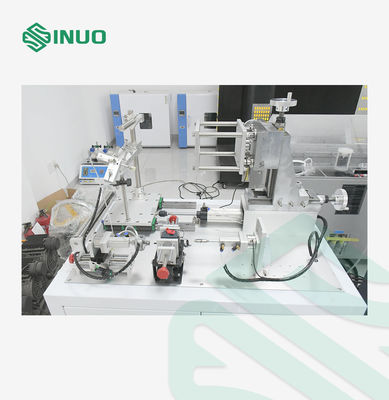

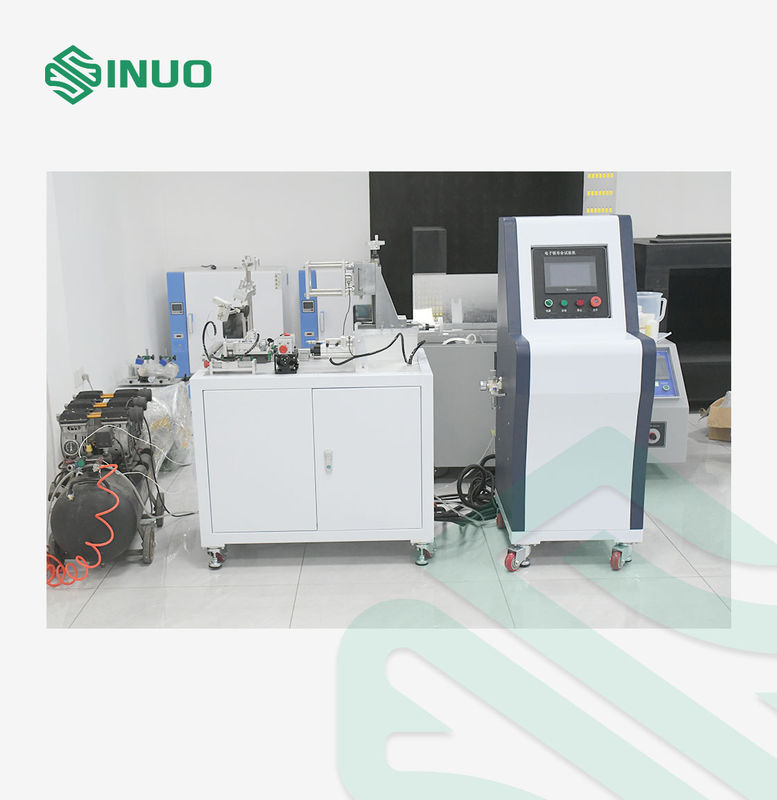

EV 충전 총의 전자 잠금 장치에 대한 포괄적 테스트
준수 된 표준 및 조항
IEC62196-1에 해당한다.2022, 등등
장비 개요
The EV Charging Gun Electronic Locking Device Comprehensive Tester is specially designed for full-range performance and durability evaluation of electronic and mechanical lock mechanisms used in EV AC/DC charging connectors.
이 첨단 시스템은 실제 작동 조건을 시뮬레이션합니다. 기계적 스트레스, 전기 부하, 열 영향, 비상 방출 및 극심한 사이클그리고 GB/T에 따른 충전 인터페이스의 적합성, IEC 62196-1 및 다른 세계 표준.
미쓰비시 PLC 지능형 제어, 고 정밀력 센서 및 여러 연결 장치 유형 (GB, EU, US) 에 대한 유연한 보편적 장착장치로 구성된 테스트는 안정적이고 정확하며연구개발센터에 대한 자동화된 테스트, 인증 연구소, EV 충전 장비 제조업체.
주요 특징
GB/T 20234.1-2023, IEC 62196-1에 완전하게 부합함:2022
정상 작동, 비상 잠금 해제, 극한 조건 사이클 테스트 시뮬레이션
고정도 축적 밀어/당력 적용 (050N / ≤±0.5%)
100N까지 프로그래밍 가능한 잠금 풀기 힘
잠금/불 잠금 피드백 신호를 실시간 모니터링
최대 99999 회로 내구성 테스트
기후 챔버 테스트에 적합한 독립적인 기계 모듈
안정적이고 지능적인 동작을 위한 미쓰비시 PLC + 7인치 HMI
글로벌 AC/DC 커넥터와 호환되는 유니버설 장착장치
기술 매개 변수
| 테스트 프로젝트 |
a) 전자 잠금 장치의 정상 작동 (생명 기간) 시험 b) 전자 잠금 장치의 수동 비상 잠금 해제 시험 c) 전자 잠금 장치의 극한 조건 수명 주기 시험 |
| 작업장 | 단일 작업장 |
| 전기 제어 방법 | 미쓰비시 PLC 지능형 통합 제어, 7 인치 컬러 인간 기계 인터페이스 작동 |
| 작동 모드 | 수동 또는 프로그래밍 작동 |
| 클램프 | a) 독립적 인 전자 잠금 장치 또는 일반 용도 장착 장치에 대한 요구 사항을 충족합니다.그리고 유럽 표준. |
| 테스트 함수 | 상단 전자 잠금 테스트 기능이 장착되어 있습니다. |
| 전자 잠금 장치 잠금 해제 | 전자 잠금 장치의 수동 잠금 해제 기능과 전자 제어 자동 작동 모드를 채택합니다.전자 잠금 장치의 정상적인 작동 (생명) 요구 사항을 충족시키기 위해 프로그래밍이 실행됩니다.잠금 풀기 힘의 요구 사항은 (0~100) N, 표시 오류는 ≤±0.5% F.S., 해상도는 ≤0.1 N입니다. |

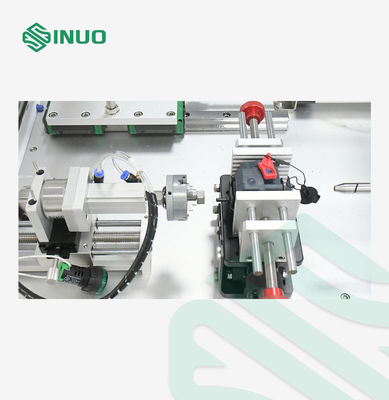

| 전자 잠금 장치가 힘을 가집니다. | 전자 잠금 장치의 잠금 레버 메커니즘에 힘을 가하는 장치가 장착되어 있습니다.힘을 가하는 장치가 잠금 레버의 끝을 클램프하고 축적 추진력 또는 긴장을 가할 수 있습니다.힘 측정 범위는 (0~50) N, 표시 오류 ≤ ±0.5% F.S., 해상도 ≤ 0.1 N,그리고 힘 적용 비율은 일정한 힘 값을 유지하도록 조정할 수 있습니다힘 적용 장치는 스트레스가 된 부분의 이동과 잠금 레버의 위치를 측정 할 수 있으며 이동 측정 범위는 (0 ~ 50 mm) 를 충족해야합니다. |
| 극성 변환 | PLC 프로그램은 자동으로 전환하고 전자 잠금 상태 피드백을 감지 한 후 1s를 전환합니다. |
| DC 전원 공급 | (30V/10A) DC, 전압 정확도 0.5급 이상, 해상도 ≤0.1V |
| 간격 시간 | 간격시간: 임의로 (0~200) s, 해상도 ≤1s, 1-200mA 조정 가능한 부하 전류 범위 내에서 설정할 수 있습니다. |
| 기능 | 1~200mA의 조절 가능한 부하 전류와 전자 잠금 잠금 해제/ 잠금 신호에 대한 피드백을 제공하는 모니터링 장치가 장착되어 있습니다.신호의 켜고 끄는 상태 및 수를 기록하는. |
| 잘못 진단 | 내장 신호 피드백 감지, 이상 경우 자동 종료 |
| 시험 수 | (0~99999) 시간 범위 내에서 임의로 설정됩니다. |
| 안전 보호 | 지상 보호, 단축 보호, 과부하 보호 |
