| 브랜드 이름: | Sinuo |
| 모델 번호: | SN554B-30T |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | t/t |
| 공급 능력: | 1 세트/달 |

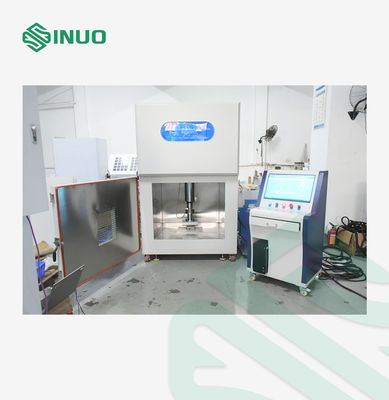

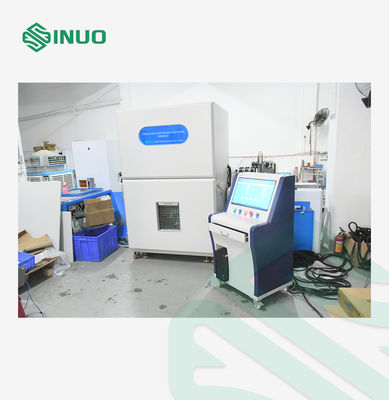

배터리 압착 및 못 관통 시험 챔버 배터리 안전 시험 장비 300kN
준수 표준 및 조항
SAE J2464 표준(조항 4.3.3.1: 관통 시험; 조항 4.3.6.1: 압착 시험), AIS 038 압착 시험(106페이지 중 79페이지, cl.no. 3.2), 못 관통 시험(106페이지 중 101페이지, cl.no. 3.3.2 (a)), IEC62133-2012, IS0 12405-4:2018 등 준수
장비 개요
1. 시험 소프트웨어는 전압 획득 기능을 갖추고 있습니다. 단일 배터리의 시험 요구 사항에 따라 배터리 쉘이 파손되거나 배터리가 단락될 때까지(배터리 내부 전압이 0V가 됨) 시험 중 배터리 전압 변화가 자동으로 수집됩니다. 전압이 0이 되면 장비는 자동으로 시험을 중지합니다.
2. 전원 배터리의 시험 요구 사항에 따라 시험 시스템은 먼저 배터리 모듈 크기의 30%까지 압착할 수 있습니다(즉, 변형). 또는 특정 압력 값을 설정합니다(예: 압출력은 20kN). 압출 시험이 설정된 힘 값에 도달하고 설정된 압력 유지 시간도 도달하면 장비는 시험을 중지합니다.
3. 샘플은 압력, 변형 및 전압의 세 가지 조건 중 하나에 따라 시험할 수 있습니다.
4. 세 가지 시험 모드는 조건의 임의의 조합에 대한 제어 변수로 사용할 수 있습니다. 즉, 세 가지 또는 두 가지 시험 조건을 동시에 설정할 수 있습니다. 조건 중 하나라도 충족되면 장치는 시험을 중지합니다.
5. 시험 시스템은 시험 중 속도를 표시할 수 있습니다. 시험에 필요한 시험 속도도 컴퓨터 소프트웨어에서 설정할 수 있습니다.

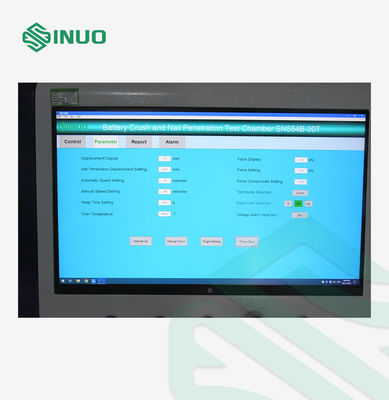

6. 컴퓨터 운영 체제는 Windows 대화 상자에서 처리됩니다. 테이블 모드는 직접 계획할 수 있습니다. 시험 데이터는 전체 프로세스에서 기록됩니다. 저장, 비교 및 추적 기능을 제공합니다.
7. 전용 시험 제어 마더보드는 힘, 변위 및 전압을 동시에 기록할 수 있습니다. 제어 마더보드는 실시간으로 컴퓨터에 지침을 보내고 제어 인터페이스는 압출력, 온도, 전압, 속도 및 변형을 실시간으로 기록하고 모니터링합니다. 보고서를 생성하거나 데이터를 직접 내보내는 것이 편리합니다. 제어 마더보드는 작동하기 쉽습니다.
8. 시험 중 전압 신호를 수집하여 시험 기능을 제어할 수 있습니다. 배터리 시험 중 전압이 변경됩니다. 시험 시스템에 지정된 전압 값을 입력하면 시스템이 신호를 출력합니다. 설정된 전압 값에 도달하면 압출 시험이 중지됩니다.
기술 매개변수
| 사용자 배터리 셀 크기 |
최대 크기(길이 x 너비 x 높이): 300*300*250mm, 무게: 18kg-30kg
|
| 시험 공간 | 1000×1000×1000mm(너비, 깊이 및 높이) |
| 치수 | 1200×1500×1850mm(너비, 깊이 및 높이, 실제 설계에 따름) |
| 장비 구조 | 상자형 구조 |
| 연기 배출구 | 연기 배출구 직경은 100mm |
| 시험 구멍 | 각 측면에 50mm 구멍이 열려 있습니다. |
| 제어 방법 | 원격 컴퓨터 제어, 거리 ≥10m |
| 구동 방식 | 서보 모터 + 전기 실린더 구동 |
| 압력 범위 | 1～300kN, 센서 최대 범위 306kN |
| 압력 정확도 | ±1%FS |
| 압력 분해능 | 0.01kN |
| 압력 유지 시간 | 0~99분 59초, 설정 가능 |
| 압착 침술 속도 | 0.1-83mm/s(조절 가능) |
| 속도 정확도 | 0.1mm/s~5mm/s, 정확도 ±0.05mm/s; 5mm/s~83mm/s, 정확도 ±0.1mm/s |
| 속도 분해능 | ≤0.01mm/s |
| 변위 | 0～300mm |
| 변위 정확도 | ±0.1mm |

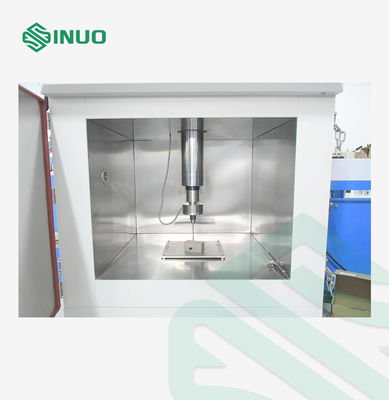

| 강철 바늘 |
1) 사양: Φ3mm, Φ4mm, Φ5mm, Φ6mm, Φ8mm, Φ20mm 2) 길이: L=200mm 3) 재질:강철 열처리 4) 각도: 45°~60° 5) 수량: 각 2개
|

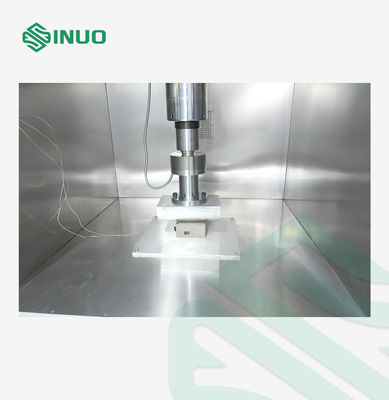

| 압착 바늘 방향 | 위에서 아래로 압착 및 침술 |
| 압착 헤드 |
1, R75*250mm 반원통, 분해 용이. 2, 2R75*250mm 반원통, 분해 용이.
|
| 평평한 압착 헤드 |
평평한 압착 헤드 포함
1. 반원통 압착 헤드: 반경은 100mm, 즉 R100mm * 250mm. (고객 요구 사항에 따라 사용자 정의) 2. 평평한 압착 헤드. |
| 바늘 고정 장치 | |
| 힘 표시 | 컴퓨터 디스플레이 |
| 센서 분해능 | 1／10000 |
| 단위 변환 | Kgf, N, kN |
| 온도 획득 시스템 | 온도 획득 범위 0～+1000℃ |
| 온도 분해능: 0.1℃ | |
| 온도 측정 정확도: ±0.5℃ | |
| 온도 획득 채널: 2 채널 | |
| 온도 획득 빈도: 100ms | |
| 전압 획득 시스템 | 전압 획득 범위: 0~100V |
| 전압 획득 정확도: ≤±0.5%FS | |
| 분해능: 10mV | |
| 전압 획득 채널: 1 채널 | |
| 전압 샘플링 빈도: 100ms | |
| 샘플링 라인 길이 | 2m |
| 획득 빈도 | ≥50Hz |
| 차단 조건 | 압력, 전압 및 변형은 별도로 설정하고 동시에 모니터링할 수 있습니다. 하나 이상의 변수가 설정 값에 도달하면 시험을 중지할 수 있습니다. |
| 전원 | 25KW |
| 전원 공급 장치 | 380V |
| 무게(약) | 800kg |
