| 브랜드 이름: | Sinuo |
| 모델 번호: | SNQC1009 |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | t/t |
| 공급 능력: | 5 세트/월 |
EV 플러그 및 소켓 아울렛용 IEC 60309 준수 유연성 시험 장치
준수 표준 및 조항
유연성 시험 장치는 IEC62196-1: 2022 조항 26.4 표 14, IEC60309-1: 2012 조항 24.4 그림 9 등의 요구 사항에 따라 설계 및 제조되었습니다.
장비 구조

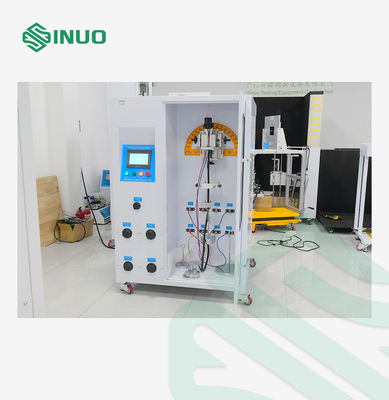

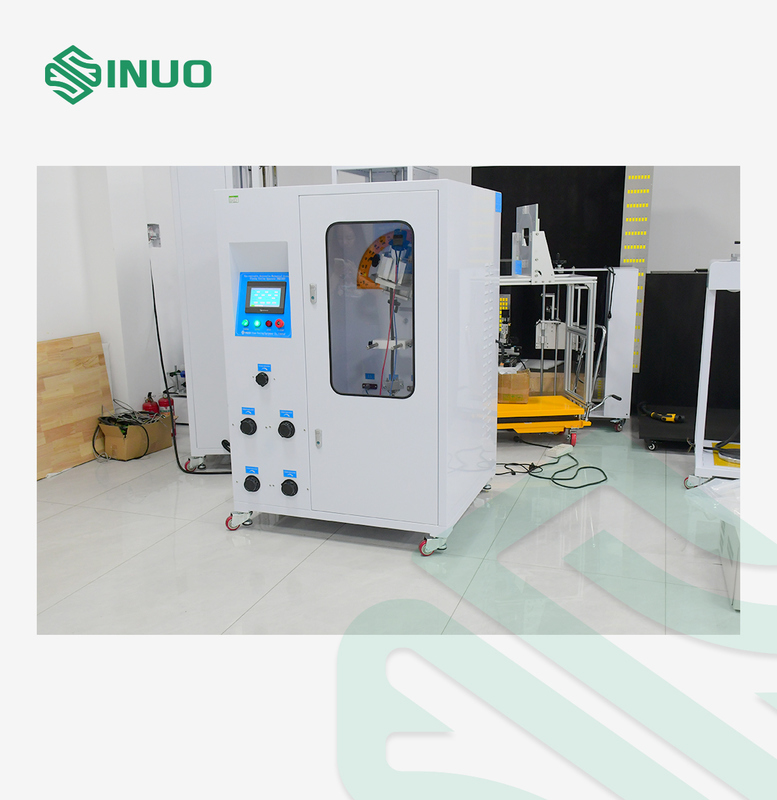

유연성 시험 장치는 IEC 62196-1:2022 조항 26.4 표 14 및 IEC 60309-1:2012 조항 24.4 그림 9에 따라 특별히 개발되었으며, 차량 플러그, 소켓 아울렛 및 비재배선 커플러에 대한 기계적 굴곡 내구 시험을 수행하도록 설계되었습니다.
PLC 제어 시스템과 7인치 컬러 터치스크린 인터페이스를 갖춘 이 장비는 직관적인 작동과 정밀한 제어를 보장합니다. 서보 모터가 굴곡 운동을 구동하여 작업자가 화면에서 직접 각도, 속도 및 사이클 수를 미리 설정할 수 있습니다. 시험은 구성된 매개변수를 기반으로 자동으로 실행되며, 목표 사이클 수에 도달하면 시스템이 중지되고 경고합니다.
이 장치는 고정밀 디지털 디스플레이, 효율적인 가변 주파수 제어, 정밀한 속도 조정 및 6자리 메모리 설정을 특징으로 합니다. 다목적 모듈식 고정구와 회전 중심 정렬 도구는 시험 유연성을 향상시키며, 내장된 부하 기능은 작동 중 샘플에 시험 전압을 제공할 수 있습니다.
이 시스템은 고급 자동화, 신뢰할 수 있는 정확성 및 다용도 설계를 통해 EV 커넥터의 규정 준수 확인 및 내구성 시험을 원하는 제조업체 및 실험실에 이상적인 솔루션입니다.
기술 매개변수
| 시험 스테이션 | 단일 |
| 전원 공급 장치 | 3상 AC380V±10%, 50Hz |
| 시험 판단 | 전류가 통전되는지 여부에 따라 제공되는 신호로 판단 |
| 구동 모드 | 서보 모터 |
| 장비 치수 및 무게 | L 850mm * W 800mm * H 1500mm, 전체 기계는 약 300Kg |

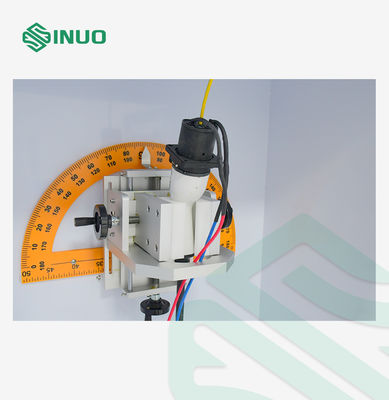

| 굴곡 각도 | 0-360° 자유롭게 조정 가능 (기본 90°, 수직 양쪽 45°) |
| 굴곡 속도 | 0-60 사이클 / 분, 사전 설정 가능 |
| 굴곡 사이클 | 0~999999 사전 설정 가능, 기본 20000 사이클 |

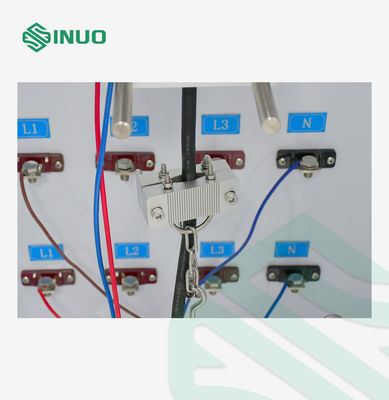

| 부하 중량 | 20N, 25N, 50N, 75N, 100N, 120N, 140N, 180N |
| 부하 전력 |
내장형, 도체 간 조정 가능한 위상 전압 0-250V 및 전류 AC0-400A 조정 가능 참고: 부하 >400A의 경우 외부 전원을 사용하십시오. |
| 샘플 클램핑 방법 | 기계적 클램핑, 클램핑 지점 위치 조정 가능 |
| 전기 제어 방법 | PLC 지능형 통합 제어, 7인치 인간화된 터치 인터페이스 작동 |
