| 브랜드 이름: | Sinuo |
| 모델 번호: | SN1104 |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | t/t |
| 공급 능력: | 30 세트/월 |

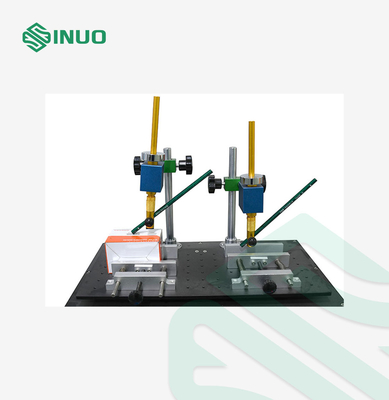

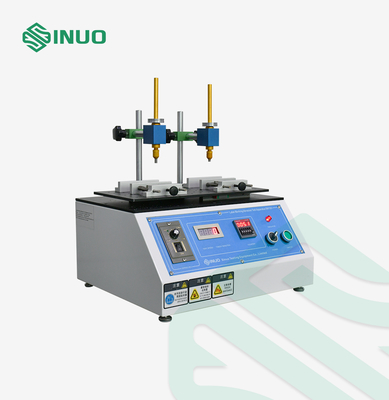

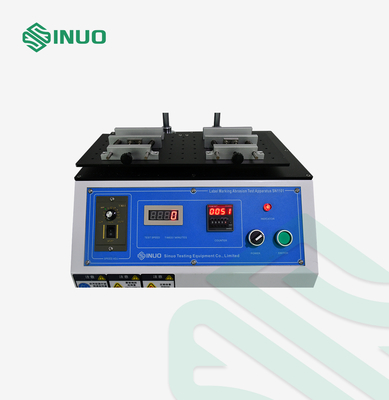

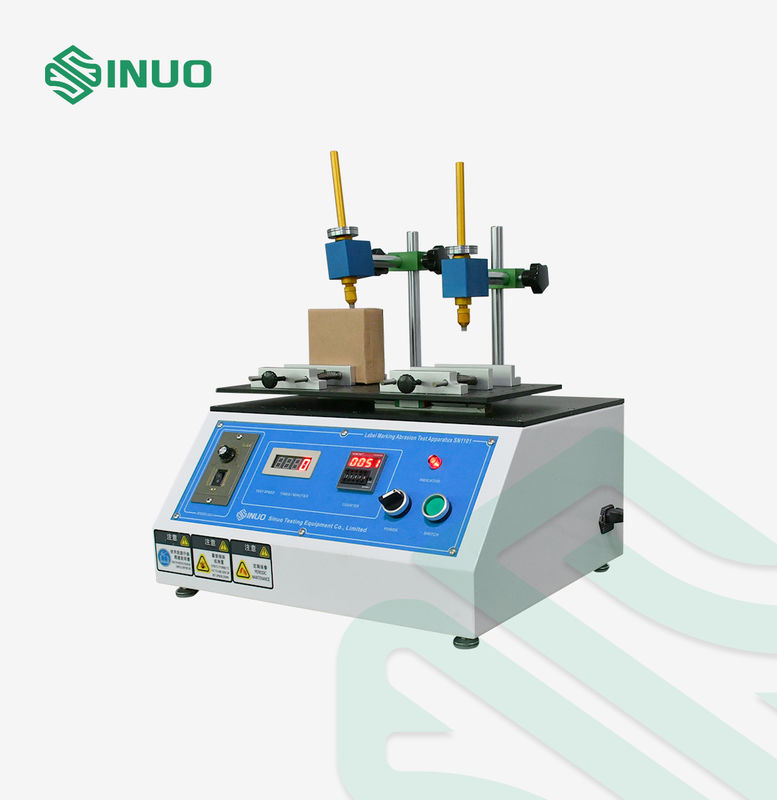

IEC 62196-1 라벨 마킹 마모 시험 장치 (EV 커넥터 마킹용)
준수 표준 및 조항
이 라벨 마킹 마모 시험 장치는 IEC 62196-1:2022 조항 8.7, 그림 8을 준수합니다. 마킹의 내구성을 확인하는 데 사용됩니다.
장비 개요
시험은 물에 적신 면 천으로 15초 동안, 그리고 n-헥산 95% (화학 초록 서비스 등록 번호, CAS RN, 110-54-3)에 적신 면 천으로 다시 15초 동안 마킹을 문지르는 방식으로 수행됩니다.
시험 대상 마킹 표면은 물로 시험 후 건조해야 합니다.
면 천을 적신 직후, 초당 약 1 사이클(마킹 길이를 따라 전진 및 후진 운동으로 구성된 사이클)의 속도로 (5 ± 1) N의 압축력을 가하여 문지르기를 시작합니다. 마킹 길이가 20mm 이상인 경우, 문지르기는 최소 20mm 길이의 경로를 따라 마킹의 일부로 제한할 수 있습니다.

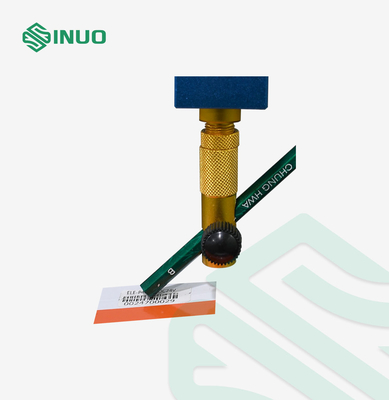

압축력은 면 의료 거즈로 덮인 면 솜으로 구성된 면으로 감싼 시험 피스톤을 사용하여 가해집니다.
시험 피스톤은 그림 8에 명시된 치수를 가져야 하며, 시험 액체에 대해 불활성이며 쇼어 A 경도 47 ± 5 (예: 합성 고무)인 탄성 재료로 만들어야 합니다.
기술 매개변수
| 시험 스테이션 | 2개 스테이션 |
| 전기 제어 방식 | 버튼 제어 |
| 구동 방식 | 전기 |
| 샘플 고정 방식 | 기계적 고정, 고정점 위치 조절 가능 |
| 시험 사이클 | 0-9999 사이클, 사전 설정 가능 |
| 시험 속도 | 1 사이클/s (마킹 길이를 따라 전진 및 후진 운동으로 구성된 사이클) |
| 힘 | 5±1N, 추로 가함 |
| 시험 피스톤 | NF C 61-314 그림 48, 레이온, 쇼어 A 경도 쇼어 A 47± 5 |
