| 브랜드 이름: | Sinuo |
| 모델 번호: | SNQC1007B |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | T/T |
| 공급 능력: | 20 sets/month |

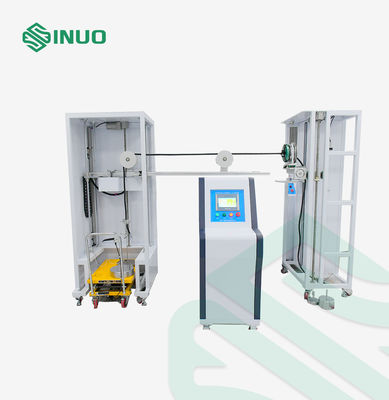

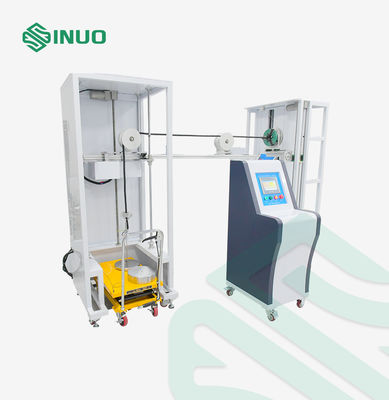

EV 충전소 케이블 앵커리지 인장력 및 토크 시험 장치
준수 표준 및 조항
IEC 61851-23:2023 조항 11.6.102 및 그림 110, 그림 111 및 표 114에 따라 설계 및 제조되었습니다.
제품 개요본 장비는 PLC 제어 및 모터 구동 방식을 채택합니다. 추를 사용하여 안정적인 인장력을 가하고, 토크 암과 추의 조합을 통해 토크를 생성합니다. 시스템은 인장력 적용 횟수와 토크 시험 시간을 설정할 수 있습니다. 사전 설정된 사이클 수 또는 시간이 도달하면 장비가 자동으로 정지합니다. 시험 후, EV 충전 커넥터 케이블의 최대 허용 변위는 표준에 명시된 제한을 초과해서는 안 됩니다. 이 장비는 다양한 케이블 길이의 충전 건이 장착된 충전소 샘플과 호환됩니다.
기기의 유연한 코드 앵커리지는 단자에서 인장력과 토크로부터 도체를 완화해야 합니다. 이 장치는 EV AC/DC 충전소의 코드 앵커리지 또는 케이블 고정 장치가 지정된 인장력 및 토크를 견딜 수 있는 능력을 시험하는 데 사용됩니다.

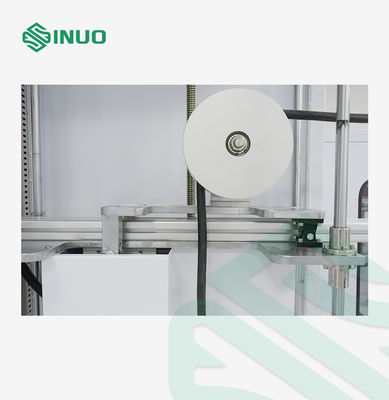

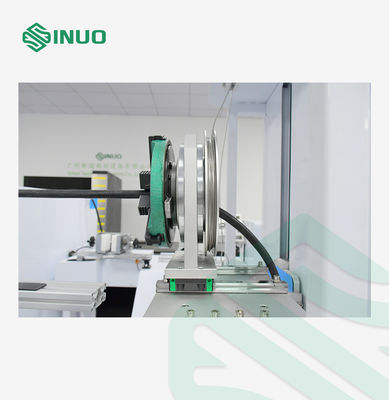

인장력은 모터가 편심 휠 메커니즘을 구동하여 실현됩니다. 모터 속도는 각 인장력 적용 시 정확성을 보장하기 위해 조절 가능합니다. 인장력 지속 시간 모니터링 기능이 장착되어 있습니다. 토크는 모터 구동 트레이가 추를 들어올려 적용됩니다. 시간이 되면 트레이는 자동으로 추를 재설정하고 토크 적용을 종료합니다.
기술 파라미터
인장력 적용
| 160N, 200N, 240N, 250N, 500N 사양 충족, 추의 중첩으로 실현 | 토크 적용 |
| 0.6N·m, 0.7N·m, 1.4N·m, 2.7N·m, 5.4N·m, 11.0N·m, 16.3N·m 사양 충족, 추의 중첩으로 실현 | 토크 휠 |
| R100mm(Φ200mm) ±0.5mm | 인장 빈도 |
| 1회/초, 실제 인장 시간은 전기 신호로 감지 | 인장 사이클 |
| 1-999999 사이클, 사전 설정 가능, 기본값은 100±1 사이클 | 토크 적용 시간 |
| 0-99H59M59S, 사전 설정 가능 | 정전 보호 |
| 정전 데이터 저장 메모리 기능 포함 | 고정 장치 |
| 범용 클램프, 1세트 | 추 매칭 선택 표 |
| 추가 구성 | |
| 이 장비는 500~1200mm(즉, 케이블 배출 위치)의 조절 가능한 고정 장치 높이를 특징으로 하여, 다양한 케이블 배출 위치를 가진 충전소의 시험 요구 사항을 충족할 수 있습니다. | .세부 정보 |
