| 브랜드 이름: | Sinuo |
| 모델 번호: | SNQC1007B |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | T/T |
| 공급 능력: | 20 sets/month |

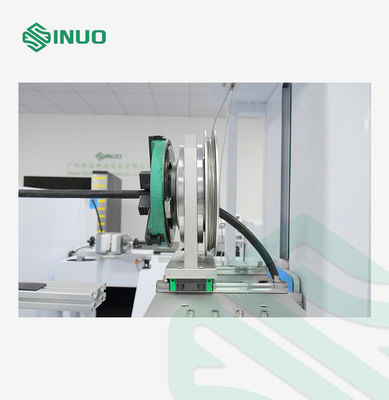

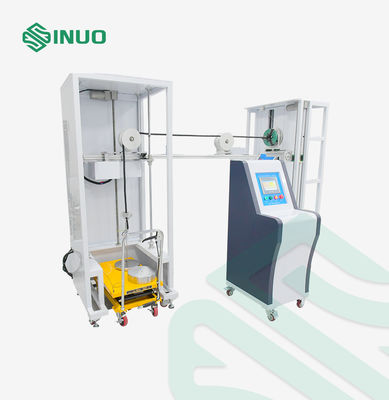

충전소용 케이블 앵커리지 인장력 및 토크 시험 장치
준수 표준 및 조항
IEC 61851-23:2023 조항 11.6.102 및 그림 110, 그림 111 및 표 114에 따라 설계 및 제조되었습니다.
제품 개요샘플 및 제한 사항: 전기 자동차 AC 및 DC 충전소
시험 목적: 기기의 유연한 코드 앵커리지는 단자에서 인장력과 토크로부터 도체를 완화해야 합니다. 이 장치는 EV AC/DC 충전소의 코드 앵커리지 또는 케이블 고정 장치가 지정된 인장력과 토크를 견딜 수 있는 능력을 시험하는 데 사용됩니다.
시험 원리: 인장력은 모터가 편심 휠 메커니즘을 구동하여 실현됩니다. 모터 속도는 매번 인장력이 정확하게 가해지도록 조정 가능합니다. 인장력 지속 시간 모니터링 기능이 장착되어 있습니다. 토크는 무게를 들어 올리는 모터 구동 트레이에 의해 가해집니다. 시간이 되면 트레이는 자동으로 들어 올리는 무게를 재설정하고 토크 적용을 종료합니다.
기술 매개변수
시험 내용
| EV 충전소 케이블 인장 및 토크 시험 | 장비 구조 개략도 |
| 제어 작동 모드 | |
| PLC 자동 제어, 터치 스크린 작동 | 구동 방식 |
| 전기 | 인장력 적용 |
| 160N, 200N, 240N, 250N, 500N 사양 충족, 추의 중첩으로 실현 | 토크 적용 |
| 0.6N·m, 0.7N·m, 1.4N·m, 2.7N·m, 5.4N·m, 11.0N·m, 16.3N·m 사양 충족, 추의 중첩으로 실현 | 토크 휠 |
| R100mm(Ф200mm) ±0.5mm | 인장 빈도 |
| 1회/초, 실제 인장 시간은 전기 신호로 감지 | 인장 사이클 |
| 1-999999 사이클, 사전 설정 가능, 기본값은 100±1 사이클 | 토크 적용 시간 |
| 0-99H59M59S, 사전 설정 가능 | 정전 보호 |
| 정전 데이터 저장 메모리 기능 포함 | 고정 장치 |
| 범용 클램프, 1세트 | 세부 정보 |
