| 브랜드 이름: | Sinuo |
| 모델 번호: | SNQC1010 |
| MOQ: | 1 |
| 지불 조건: | T/T |
| 공급 능력: | 1개월당 10세트 |

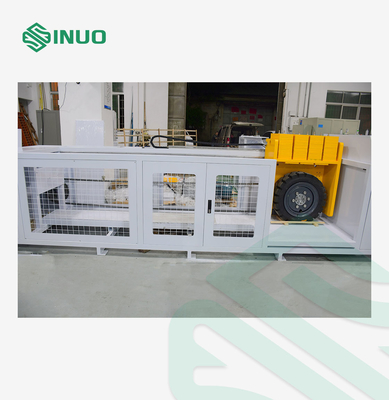

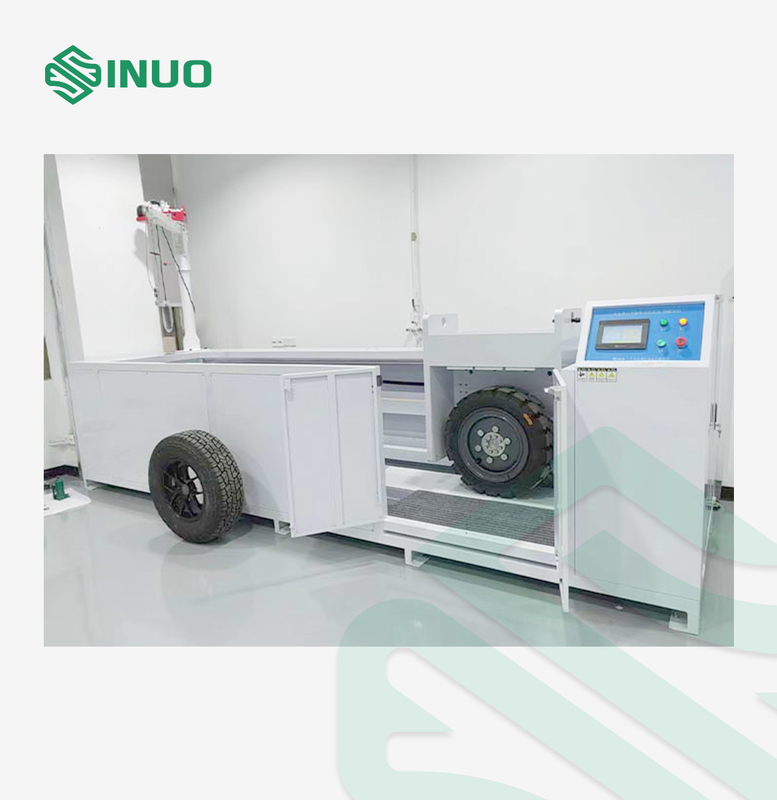

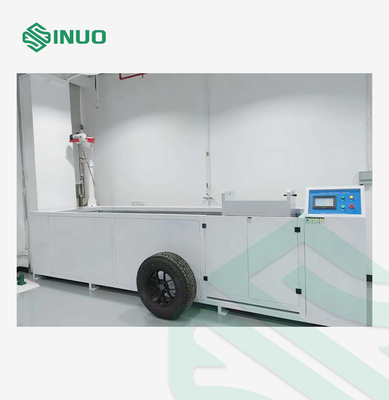

차량 주행 테스트 머신 플러그 기계적 강도 테스터 IEC 62196-1
준수 표준 및 조항
이 기계는 IEC 62196-1:2022 조항 33 및 IEC 62752:2016 조항 9.34를 엄격히 준수하여 실제 차량 타이어의 압착 응력 하에서 EV 충전 플러그, 소켓 및 기타 지상 레벨 커넥터를 테스트하는 데 이상적입니다.
제품 개요
이 테스트 장비는 케이블 관리 시스템이 없어서 액세서리가 지면에 놓이는 것을 방지하지 않는 한, 차량이 주행하여 손상될 경우 플러그 또는 차량 커넥터가 충분한 저항력을 갖는지 확인하는 데 사용됩니다. IEC 62196-1:2022 조항 33, IEC 62752:2016 조항 9.34 등에 의해 요구됩니다.
제조업체에서 권장하는 최소 크기 케이블로 배선된 액세서리는 일반적인 휴식 위치에서 콘크리트 바닥에 놓아야 합니다. (5000±250) N 또는 (11000±550) N의 압착력은 강철 림에 장착되고 (2.2±0.1) bar의 압력으로 팽창된 기존 자동차 타이어, P225/75R15 또는 하중에 적합한 동등한 타이어로 가해져야 합니다. 바퀴는 (8±2) km/h의 속도로 차량 커넥터 또는 플러그 위로 굴러야 합니다. 각 샘플에 대해 다른 방향으로 힘을 가하기 전에 액세서리를 자연스러운 휴식 위치로 정렬해야 합니다. 테스트 중인 액세서리는 가해지는 힘을 가하는 동안 실질적으로 움직이지 않도록 고정된 위치에 고정하거나 차단해야 합니다. 어떤 경우에도 돌출된 핀에 힘을 가해서는 안 됩니다.
기술 매개변수
|
항목 |
사양 |
|---|---|
| 모델 | SNQC1010 |
| 테스트 표준 | IEC 62196-1:2022 조항 33; IEC 62752:2016 조항 9.34 |
| 테스트 힘 옵션 | A. 5000±250 N, B. 11000±550 N |
| 구름 속도 | 8±2 km/h, 조절 가능 |
| 구동 방식 | 모터 + 웜 기어 + 리니어 모터 모듈 |
| 스트로크 | 0–2.0 미터 |
| 제어 시스템 | 7인치 터치스크린 디스플레이가 있는 영어 PLC 시스템 |
| 작동 모드 | 수동 및 프로그램 제어 |
| 힘 조정 | 추를 사용하여 (캔틸레버 크레인을 통해 조절 가능, 5000–11000 N) |

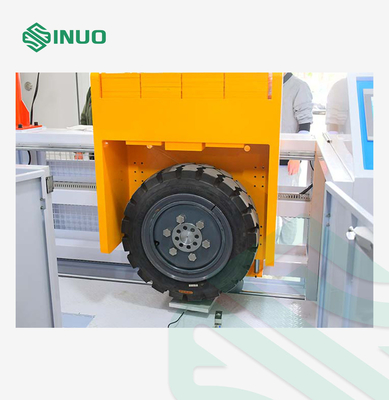

| 타이어 포함 | P225/75 R15 타이어(5000 N용) 및 11000 N 하중용 타이어, 둘 다 강철 림 포함 |
| 타이어 공기압 | 220±10 kPa |

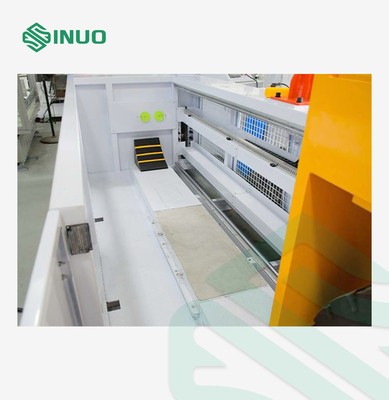

| 베이스 플레이트 | 샘플 고정 클램프가 있는 시뮬레이션된 시멘트/콘크리트 바닥 |
| 제동 시스템 | 강성 충격을 방지하기 위한 내장형 기계적 감속 |
| 안전 기능 | 보호 펜스, 누출 보호, 모터 과부하 보호 |
| 전원 공급 장치 | AC 380V ±10%, 50Hz |
| 치수(L×W×H) | 약 4700 × 1300 × 3000 mm |
| 무게 | 약 2400 kg |
세부 정보
