| 브랜드 이름: | Sinuo |
| 모델 번호: | SN2117 |
| MOQ: | 1 |
| 지불 조건: | T/T |
| 공급 능력: | 1개월당 10세트 |
IEC 62196 규격의 단락 용량 시험용 전기차 충전 캐비닛
준수 규격 및 조항
IEC 62196-1 Ed.4CDV 2020 조항 22.
제품 개요
단락 용량 시험용 부하 캐비닛 – IEC 62196-1:2020 준수
이 부하 캐비닛은 IEC 62196-1:2020 조항 22에 따라 엄격하게 설계되었으며, 플러그, 소켓, 스위치, 커넥터 및 릴레이와 같은 전기 부품의 단락 용량 시험에 이상적입니다. 단상 전원 출력 및 단상 부하 입력을 특징으로 하며, 다양한 작동 조건을 시뮬레이션하기 위해 저항성, 유도성 또는 용량성 부하 구성을 지원합니다.

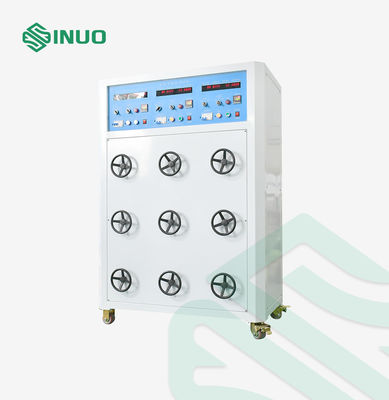

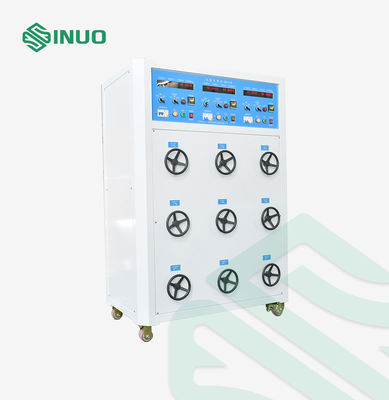

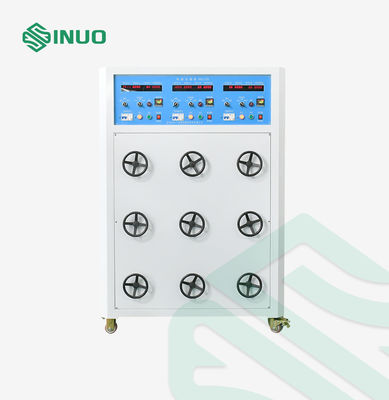

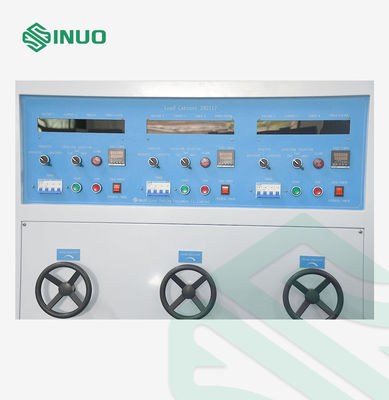

분체 도장 마감 처리된 내구성이 뛰어난 철판으로 제작되어 장기간의 신뢰성을 보장합니다. 이동이 용이하고 안정적인 위치 지정을 위해 잠금 가능한 4개의 캐스터 휠이 장착되어 있습니다. 상단 제어 패널에는 전원 스위치, 부하 스위치, 디지털 전압계, 전류계, 전력계, 역률계, 전원 켜짐 카운터 및 부하 유형 선택기가 직관적으로 배치되어 있습니다. 작업자는 전용 스위치를 통해 부하 모드를 쉽게 선택하고 정밀하게 정전 용량을 조정할 수 있습니다.

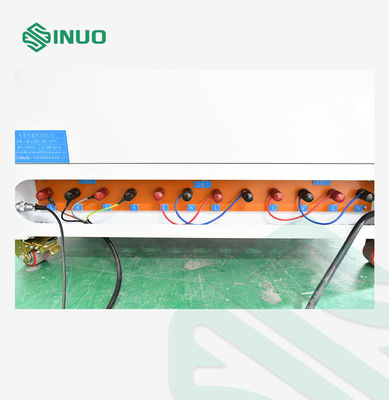

내부적으로 캐비닛은 고효율 강제 공기 냉각 메커니즘으로 지원되는 포괄적인 저항-인덕터-커패시터(RLC) 부하 시스템을 통합합니다. 제어 회로 기판 및 출력 배선 단자를 포함한 모든 구성 요소는 안전하고 효율적인 작동을 위해 깔끔하게 정렬되어 있습니다.
이 다재다능하고 견고한 테스트 솔루션은 정밀하고 신뢰할 수 있는 부하 시뮬레이션이 필요한 실험실, R&D 센터 및 품질 관리 환경에 적합합니다. 요청 시 맞춤 제작이 가능합니다.
기술 파라미터
| 전원 공급 장치 |
삼상 4선 AC380 ± 10% / 50Hz. 참고: 중성선이 있어야 합니다. |
| 테스트 스테이션 | 3개 스테이션, 독립 출력 |
| 전기 제어 방식 | 버튼 제어 |
| 출력 전압 | 0～300V, 정확도 ±0.5%, 디지털 디스플레이 |
| 출력 전류 | 0～30A, 정확도 ±0.5%, 디지털 디스플레이 |
| 역률 | 0.3～0.98, 정확도 ±0.5%, 디지털 디스플레이 |
| 출력 전력 | 0～10KW, 정확도 ±0.5%, 디지털 디스플레이 |
| 부하 유형 | 저항성, 유도성, 용량성 3-in-1, 전환 가능 |
| 용량성 부하 | 70uf, 140uf, 7.3uf 전환 가능 |
| 부하 출력 | 각 부하 출력 및 개별 부하 출력 선택 가능 |
| 테스트 횟수 | 0~999999회, 사전 설정 가능 |
| 부하 전원 공급 용량 | 3*10KVA |
| 과전류 알람 | 출력 전류 상한 30A, 32A 초과 시 자동 차단 |
| 크기 및 무게 | 대략: 1000×800×1800 (mm) W×D×H, 350kg |
세부 정보
