| 브랜드 이름: | Sinuo |
| 모델 번호: | SNQC1007B |
| MOQ: | 1 |
| 지불 조건: | T/T |
| 공급 능력: | 1개월당 10세트 |

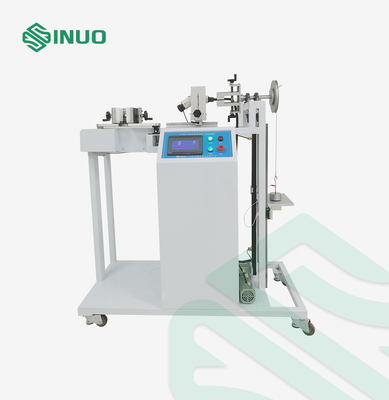

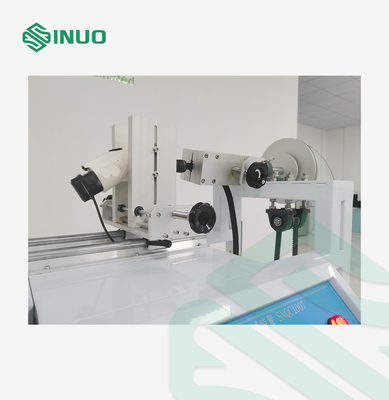

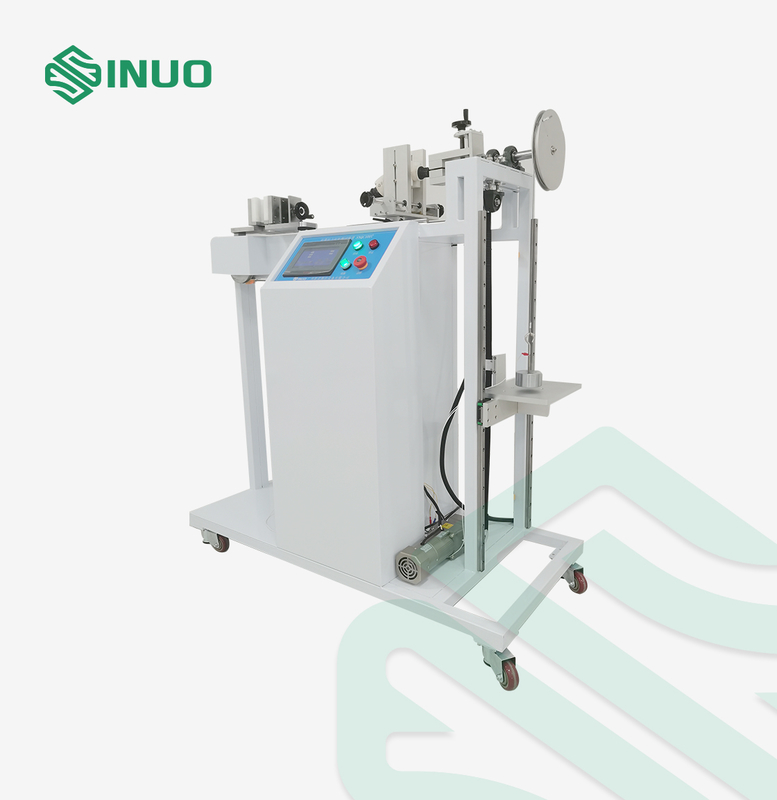

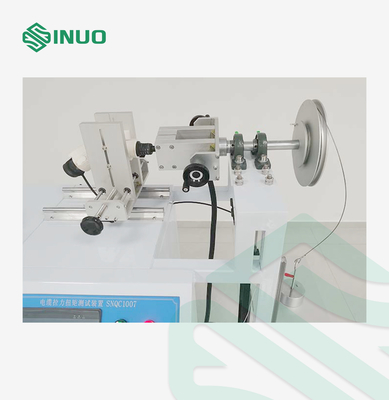

전기차 충전소 케이블 앵커리지 인장력 및 토크 시험 장치
준수 표준 및 조항
IEC 61851-1:2017 조항 11.6에 따라 설계 및 제조되었습니다.
제품 개요
샘플 및 제한 사항: 전기차 충전소
시험 목적: 전기차 충전소 연결 케이블 부속품이 지정된 인장력 및 토크를 견딜 수 있는 능력을 시험하는 데 사용됩니다.
시험 원리: 인장력은 모터가 편심 휠 메커니즘 또는 스크류 메커니즘을 구동하여 실현됩니다. 모터 속도는 각 인장력 적용 시 정확성을 보장하기 위해 조절 가능합니다. 토크는 모터, 트레이, 무게 및 시간 릴레이를 사용하여 실현됩니다.
구조 및 특징: 무게는 인장력을 가하는 데 사용되며, 무게와 토크 암은 토크를 실현합니다. PLC는 인장 횟수와 토크 시험 시간을 제어하는 데 사용됩니다. 시험 횟수 또는 시험 시간에 도달하면 장비가 자동으로 정지합니다. 시험 후, 충전 건 커넥터 케이블의 최대 허용 변위는 표준 요구 값를 초과하지 않아야 합니다.
기술 파라미터
| 시험 내용 | EV 충전소의 공급 플러그 및/또는 차량 플러그 케이블 인장 시험 및 토크 시험 |
| 장비 구조 개략도 |
개략도 참조
|
| 제어 작동 모드 | PLC 자동 제어, 터치 스크린 작동 |
| 구동 방식 | 전기 |
| 인장력 적용 | 160N, 200N, 240N, 250N, 500N 사양 충족, 무게 중첩으로 실현 |
| 토크 적용 | 0.6N·m, 0.7N·m, 1.4N·m, 2.7N·m, 5.4N·m, 11.0N·m, 16.3N·m 사양 충족, 무게 중첩으로 실현 |
| 토크 휠 | R100mm(Ф200mm) ±0.5mm |
| 인장 빈도 | 1회/초, 실제 인장 시간은 전기 신호로 감지 |
| 인장 사이클 | 1-999999 사이클, 사전 설정 가능, 기본값은 100±1 사이클 |
| 토크 적용 시간 | 0-99H59M59S, 사전 설정 가능 |
| 정전 보호 | 정전 데이터 저장 메모리 기능 포함 |
| 고정 장치 | 범용 클램프, 1세트 |
| 무게 매칭 선택 표 | |
세부 사항
