| 브랜드 이름: | Sinuo |
| 모델 번호: | SNQC1009 |
| MOQ: | 1 |
| 지불 조건: | T/T |
| 공급 능력: | 10 Sets Per Month |
EV 충전 커넥터 유연성 테스트 장비 내구성 테스트 IEC 62196
준수 된 표준 및 조항
IEC62196-1:2014 제7.11항 및 제7항에 해당한다.15, IEC60309-1:2012 제24항4.
제품 개요

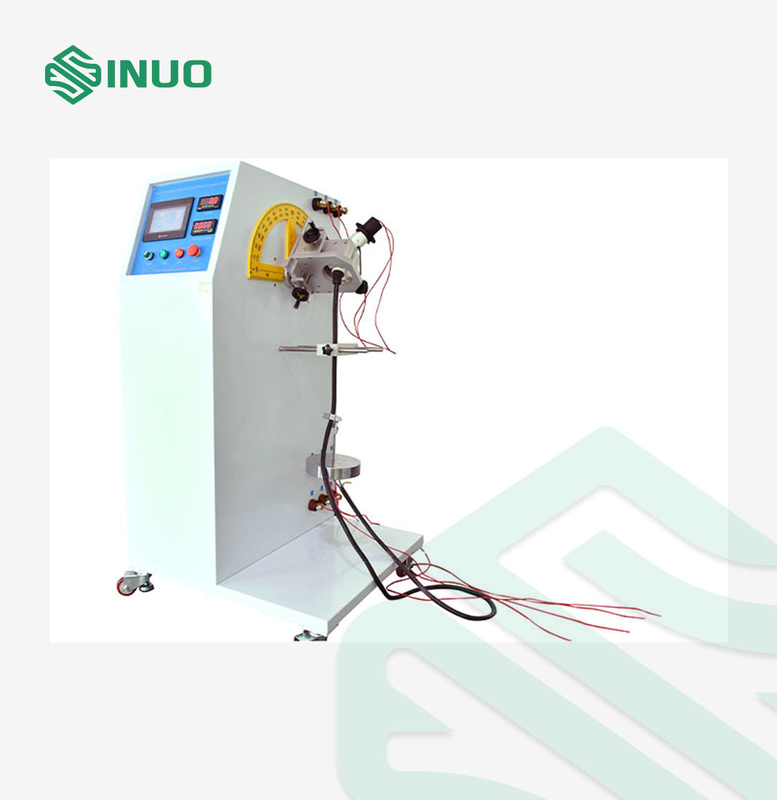

EV 플러그 유연성 테스트 기계는 전기 차량 충전 커넥터, 산업용 플러그, 소켓 및 커플러의 기계적 강도를 평가하기 위해 특별히 설계되었습니다.그것은 케이블 입구에서 굽는 성능을 테스트하는 데 초점을 맞추고 있습니다. 실제 사용에서 반복적인 굽힘에 노출 된 중요한 영역.
이 고 정밀 장치는 IEC 표준에 따라 작동하며, 테스트 샘플을 왼쪽과 오른쪽으로 흔들리는 회전대를 작동시키는 서보 모터를 사용합니다.미리 설정된 굽기 주기의 수에 도달 한 후, 시스템은 자동으로 멈추고 테스트 완료 신호. 지능형 서보 제어 정확하고 반복 가능한 스윙 각도와 최소한의 측면 이동을 보장하여 테스트 신뢰성을 보장합니다.

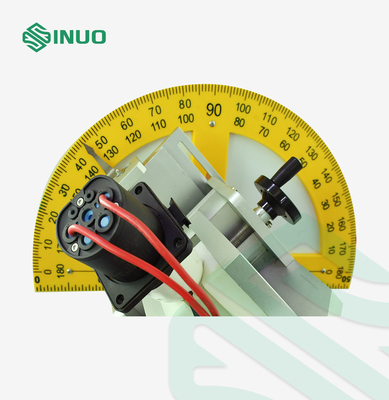

큰 크기의 샘플은 내구성 있는 알루미늄 판에 안전하게 장착 할 수 있으며, 스윙 축은 실제 응용 스트레스를 시뮬레이션하기 위해 코드 입구와 정확하게 정렬됩니다.이것은 불필요한 스트레스를 줄이고 더 진정한 기계 시뮬레이션을 보장합니다..
중량 테스트 환경을 지원하기 위해 제작된 기계는 AC220V ± 10% / 50 ∼ 60Hz의 입력 전력으로 작동하며 3KW의 등급 전력으로 안정적인 작동을 제공합니다. R&D 연구소, 컴플라이언스 테스트전기차 커넥터 및 산업용 전력 부품의 품질 보장.
기술 매개 변수
| E장비의 크기 | 대략: W1000*D800*H1600mm | ||
| 장비 무게 | 150kg | ||
| 시험 판단 | 전류가 유도하는지 아닌지 신호를 기준으로 판단 | ||
| 전기 제어 방법 | PLC 지능형 통합 제어, 7인치 인간 기계 터치 인터페이스 작동 | ||
| 드라이브 모드 | 세르보 모터 드라이브 | ||
| 부하중량 | 20N,25N,50N,75N,100N,140N | ||
| 굽는 각 | 0-360° 조절 (예정 ±45°) | ||
| 굽는 주파수 | 0~999999를 미리 설정할 수 있습니다. 기본값은 20000번입니다. | ||
| 굽는 속도 | 0-60번/분, 미리 설정할 수 있습니다. | ||
| 로드 전원 공급 | 외부 연결, 선도자 0-250V 사이의 조절 전압과 조절 전류 AC 0-400A와 옵션 로드 캐비닛 | ||
| 샘플 클램핑 방법 | 기계적 클램핑, 조절 가능한 클램핑 포인트 위치 | ||
