| 브랜드 이름: | Sinuo |
| 모델 번호: | SNQC1005 |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | T/T |
| 공급 능력: | 1 세트/달 |

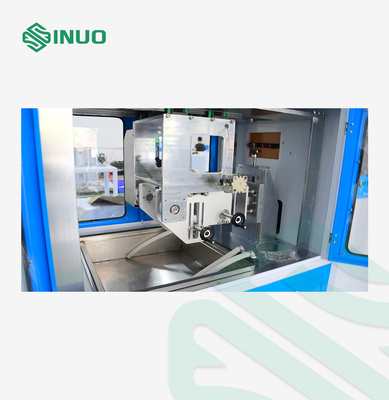

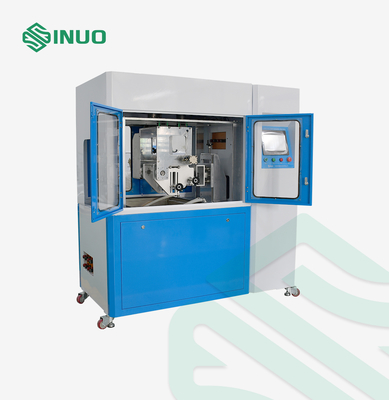

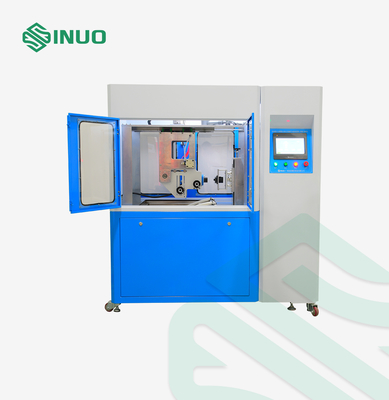

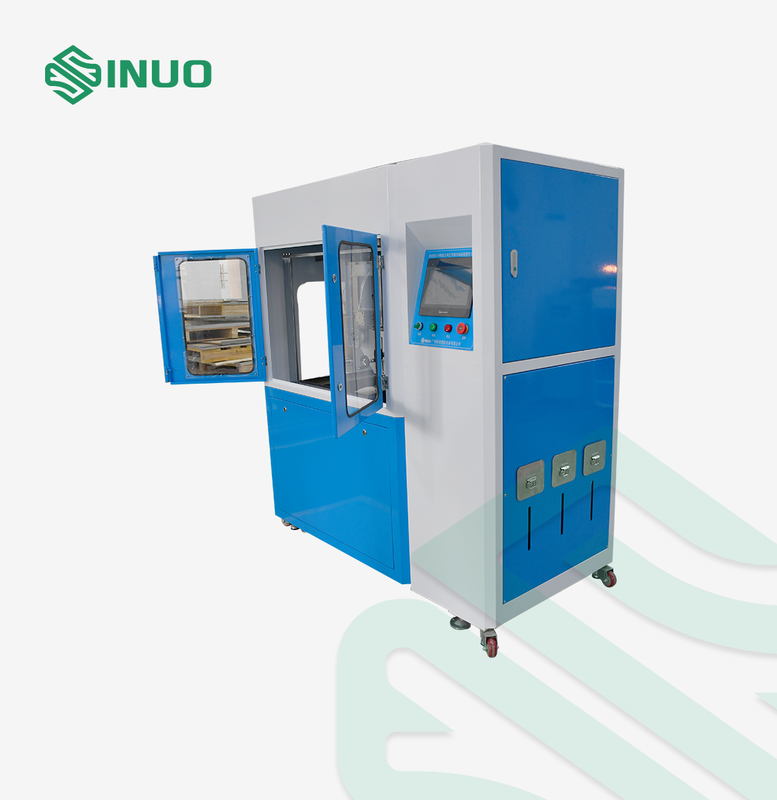

EV 충전 인터페이스 테스트 장비 기계 내구성 테스트 기계
준수 된 표준 및 조항
이 시험 장비는 IEC 62196-1의 요구 사항을 충족합니다.2022, 등등
장비 개요
이 첨단 테스트 시스템은 기계, 열,전기 차량 충전 인터페이스 및 실제 운영 스트레스 아래 산업 플러그/소켓의 전기 내구성최신 GB / T 및 IEC 표준에 완전히 부합하도록 설계되어, 깨기 용량 테스트, 정상적인 작동 (생명주기) 테스트 및 기계 잠금 기능 테스트를 수행합니다.
이 기계는 세로 드라이브 작동 시스템, PLC 지능형 제어 및 조절 가능한 3 축 고정 장치로 장착되어 자동 플러그 / 풀 플러그 동작, 프로그래밍 가능한 테스트 사이클, 힘 모니터링,환경 오염 검사 (산성 비), 소금 물, 흐린 물) 는 EV 및 산업용 전력 연결 장치 산업의 연구 개발, 품질 관리 및 인증 연구소에서 이상적인 솔루션입니다.
기술 매개 변수
|
항목 |
사양 |
|---|---|
| 제품 이름 | 충전 인터페이스 분쇄 용량 및 정상 작동 테스트 장비 |
| 표준 을 준수 하는 것 | GB/T 20234.1 & 4-2023, GB/T 11918.1-2014, IEC 62196-1:2022 |
| 테스트 항목 | a) 기계적 잠금 내구성 |
| 표본 범위 | 전기전기 충전 단속기, 산업용 플러그 및 소켓 |
| 운전 방법 | 세르보 모터 + 전기 회전 운동 + 보조 공기 실린더 |
| 제어 시스템 | 미쓰비시 PLC + 7" HMI 터치 스크린 |
| 모션 유형 | 수동 또는 프로그래밍 가능한 자동 조작 |
| 테스트 주파수 | 0~10회/분 (조정 가능) |
| 테스트 스트로크 | 0~150mm, 해상도: 0.01mm |
| 테스트 속도 | 0·900mm/s, 터치 스크린을 통해 조절 |
| 힘 센서 범위 | 0~500N, 정확도 ≤±0.5% F.S., 해상도 ≤0.1N |
| 잠금 메커니즘 테스트 | 실제 잠금/해제 동작을 시뮬레이션합니다 (0999999 사이클 미리 설정 가능) |
| 철수력 범위 | 0~200N, 조절 가능, 정확도: 0.1N, 유지 시간: 60s |
| 부하 연결 | 외부 부하 연결 지원 |
| 오염 검사 | 산성 비, 소금 물, 흐린 물 노출을 위한 내장 탱크 |
| 침착 매개 변수 | 프로그램 가능: 침습 수, 기간, 건조 시간 및 주기 |
| 회전 특징 | 오토 90° 뒤집어 매입 테스트 |
| 시험 기간 | 0999999 사이클 미리 설정 가능 |
| 분쇄 용량 접촉 시간 | 0.5999.9s (예정 가능, 표준은 2994s를 요구합니다) |

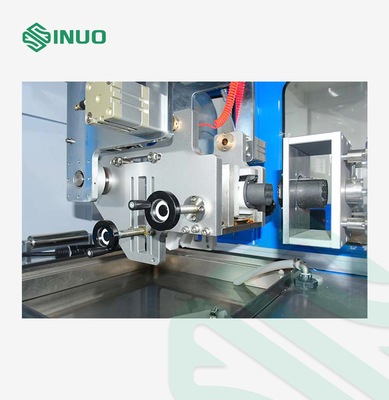

| 장착 장치 설계 | GB/US/EU 커넥터와 호환되는 3축 조정 가능한 고정 장치 |
| 탐지 기능 | 고장 경보와 로깅으로 부하 중단 감지 |
| 안전 보호 | 연결, 단절, 과부하, 비상 정지 |
| 전원 공급 장치 (주 단위) | AC220V ±10%, 50~60Hz, 2kW |
| 크기 | 대략 W1000 × D750 × H1200 mm |
| 무게 | 약 150kg |
