| 브랜드 이름: | Sinuo |
| 모델 번호: | SN553-EV440VT2012SMW-GP VCSusb-2 |
| MOQ: | 1 |
| 지불 조건: | T/T |
| 공급 능력: | 10 Sets Per Month |
랜덤 진동 시험 시스템 사인 스윕 전자기 진동 시험기
준수 표준 및 조항
Sinuo는 GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC 및 ASTM과 같은 국가 및 국제 표준에 따라 전체 여기 및 시험 계획을 제공하고 제품 품질을 입증할 수 있습니다.
제품 개요
SN553-EV440VT2012SMW-GP를 소개합니다. 이 제품은 구성 요소의 절대적인 신뢰성을 원하는 제조업체를 위해 맞춤 제작된 고성능 전자기 진동 시험 시스템입니다. 항공우주 부품, 자동차 모듈 또는 전자 제품의 유효성을 검사하든, 이 시스템은 GB, GJB, MIL, ISO, IEC, ASTM 및 기타 글로벌 표준을 준수합니다.
이 올인원 솔루션은 고출력 전자기 셰이커, 스마트 센터링 시스템, 디지털 전력 증폭기 및 최첨단 진동 컨트롤러를 통합합니다. 정밀성, 반복성 및 극한 조건을 위해 설계되었으며, 1~3000Hz 주파수 범위에서 사인 스윕, 랜덤 및 충격 시험과 같은 실제 진동을 시뮬레이션합니다.
안전, 내구성 또는 규제 승인을 위해 설계하든, 이 시스템은 다른 제품이 실패하는 곳에서 제품이 성공하도록 보장합니다.
기술 매개변수
| 최대 정현파 여기력 | 4000Kg.f 피크 |
| 최대 랜덤 여기력 | 4000Kg.f rms |
| 최대 충격 여기력 | 8000Kg.f 피크 |
| 주파수 범위 | 1~3000 Hz |
| 최대 변위 | 100 mm p-p |
| 최대 속도 | 2.0m/s |
| 최대 가속도 | 100G(980 m/s2) |
| 1차 공진 주파수 | 2500 Hz±5% |
| 페이로드 | 1000 kg |
| 진동 절연 주파수 | 2.5 Hz |
| 가동 코일 직경 | Ф440 mm |
| 가동 코일 무게 | 60kg |
| 자속 누설 | ＜10gauss |
| 허용 편심 모멘트 | ＞500N.m |
| 장비 크기 | 1400mm×980mm×1230mm (수직 확장 플랫폼 제외) |
| 장비 무게 | 2800Kg |
| LA-40K 디지털 스위칭 전력 증폭기 | |
| 출력 전력 | 50KVA |
| 출력 전압 | 110Vrms |
| 출력 전류 | 500Arms |
| SNR | ≥70dB |
| 증폭기 크기 | 910mm×620mm×2050mm |
| 서보 보호 시스템 | |
| 기능 | 온도, 풍압, 과변위, 과전압, 과전류, 입력 저전압, 외부 고장, 제어 전원 공급 장치, 논리 고장, 입력 위상 손실 |
| 디지털 진동 컨트롤러 VCSusb-2 | |
| 하드웨어 구성 | 2개의 동시 입력 채널, 1개의 출력 채널 |
| 제어 기능 모듈 | 사인, 랜덤, 클래식 충격 |
| 제어 컴퓨터 | LCD 모니터가 있는 정품 브랜드 컴퓨터 |
| 소프트웨어 | 영어 작동, 시간 도메인 및 주파수 도메인 분석, 신호 소스, 사인 주파수 스윕 분석 등. WORD 테스트 보고서를 자동으로 생성할 수 있습니다. 신호 및 데이터를 표시, 저장하고 테스트 매개변수를 설정하고 기능을 분석할 수 있습니다. |
| 가속도 센서 LTE C04A07 |
주파수 범위: 1-8000Hz 감도: 30mv/g 온도 범위: -40 - 160℃ |

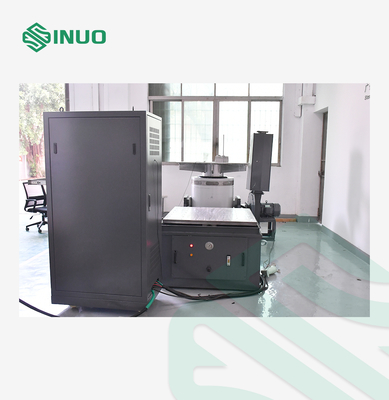

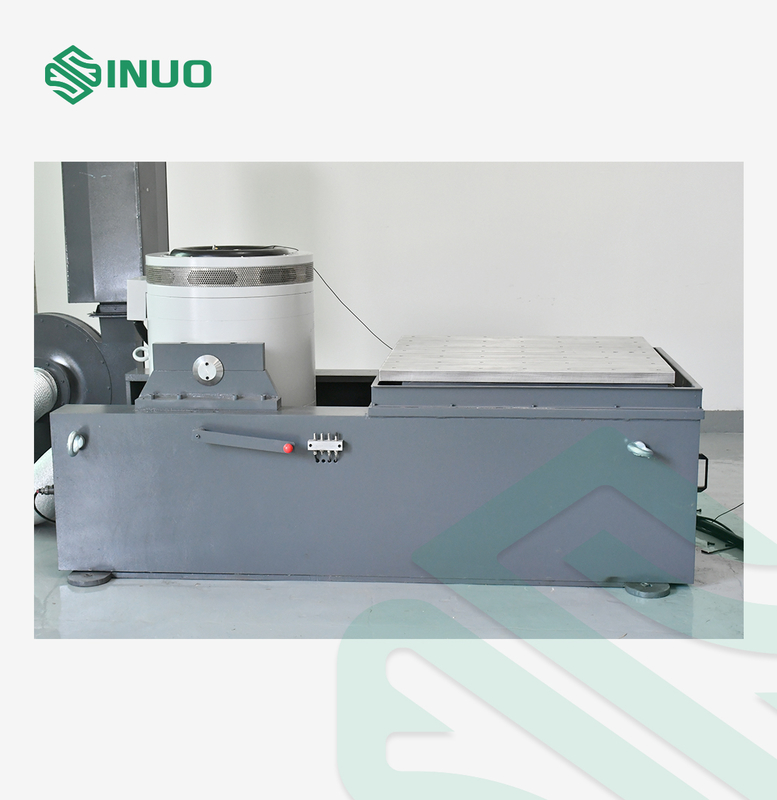

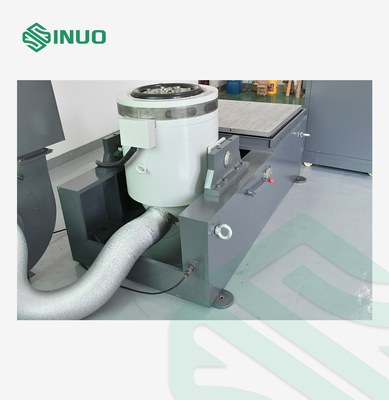

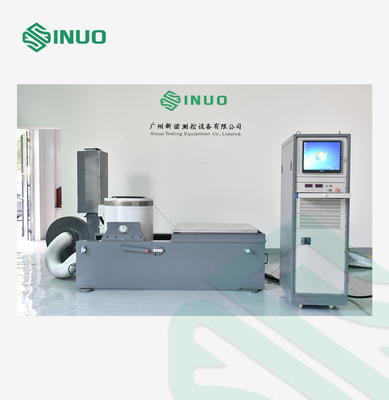

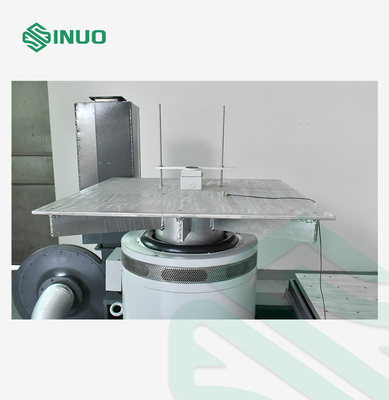

세부 정보
