| 브랜드 이름: | Sinuo |
| 모델 번호: | SNQC1007B |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | T/T |
| 공급 능력: | 1 세트/달 |
EVSE 테스트 장비 EV 커넥터 테스트 시스템 전기 자동차 케이블 테스터
준수 표준 및 조항
IEC 61851-1:2017 조항 11.6에 따라 설계 및 제조되었습니다.
장비 개요

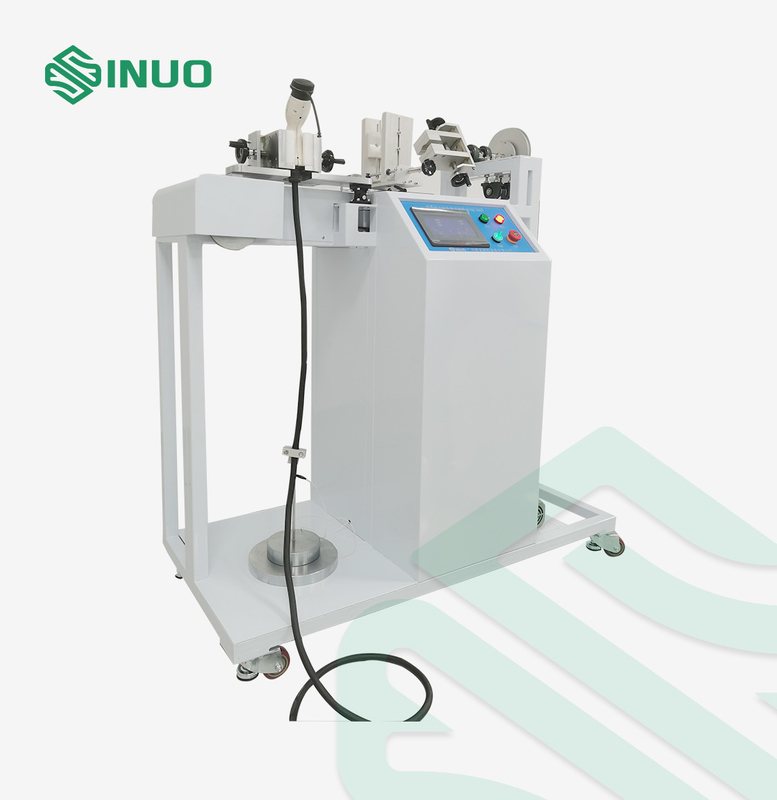

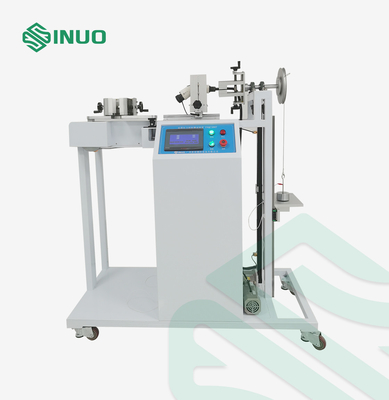

SNQC1007B 케이블 앵커리지 인장력 및 토크 테스트 장치를 사용하여 EV 충전 커넥터의 기계적 안전성과 내구성을 보장합니다.
IEC 61851-1:2017 조항 11.6에 따라 설계된 이 정밀 장치는 충전 케이블 연결이 지정된 인장력 및 토크 수준을 견딜 수 있는지 확인하도록 설계되었습니다. 이는 EVSE 제조업체 및 테스트 연구소에 중요한 도구입니다.
PLC 자동 제어, 터치스크린 인터페이스, 프로그래밍 가능한 인장 사이클 및 토크 지속 시간을 갖춘 이 장치는 매우 반복 가능하고 신뢰할 수 있는 테스트를 제공합니다. 이 시스템은 차량 및 전원 플러그에 대한 실제 기계적 응력을 시뮬레이션하기 위해 가중된 힘을 가하는 모터 구동 메커니즘을 사용합니다.
견고한 구조, 직관적인 작동 및 국제 표준 준수를 통해 SNQC1007B는 R&D, 품질 관리 및 인증 환경에서 EV 충전 케이블의 기계적 앵커리지 성능을 검증하는 데 이상적입니다.
기술 파라미터
|
항목 |
사양 |
|---|---|
| 테스트 표준 | IEC 61851-1:2017, 조항 11.6 |
| 테스트 범위 | EV 충전 스테이션 케이블 인장 및 토크 테스트 |
| 제어 모드 | PLC 자동 제어, 터치스크린 작동 |
| 구동 모드 | 전기 |
| 인장력 레벨 | 160N, 200N, 240N, 250N, 500N (추로 조정 가능) |
| 토크 레벨 | 0.6, 0.7, 1.4, 2.7, 5.4, 11.0, 16.3 N·m (추로 조정 가능) |

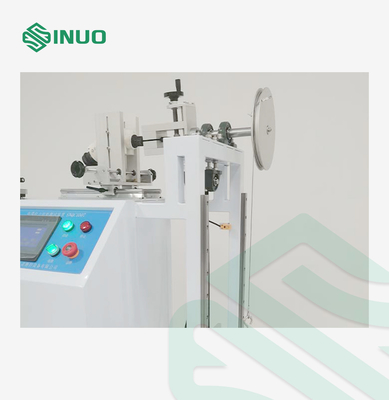

| 토크 휠 반경 | R100mm (직경 Φ200mm) ±0.5mm |
| 인장 빈도 | 1회/초 (전기 신호로 감지) |
| 인장 사이클 | 1–999999 (사전 설정 가능, 기본값 100 ±1 사이클) |
| 토크 적용 시간 | 0–99H59M59S (사전 설정 가능) |
| 전원 공급 장치 | AC 220V ±10%, 50–60Hz, 1KW |
| 정전 메모리 | 예 (전원 차단 시 데이터 저장) |

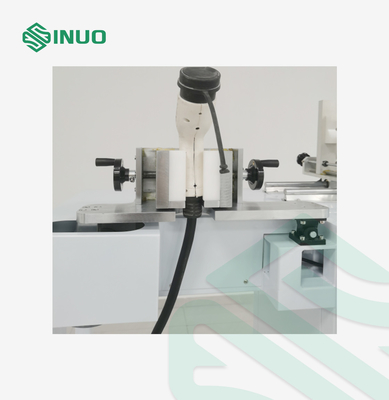

| 고정 장치 | 범용 클램프, 1세트 |
| 작동 조건 | 온도: 0–40°C; 습도: 30–90% RH |
| 치수 및 무게 | 약 1600×600×1450mm; 180kg |
