| 브랜드 이름: | Sinuo |
| 모델 번호: | snqc1010a |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | T/T |
| 공급 능력: | 5는 / 달에서 설정합니다 |
EV 충전 커넥터 롤링 테스트 머신 EV 충전 포트 기계적 강도 테스트
준수 표준 및 조항
IEC62196-1:2022 준수,IEC62752:2016
장비 개요

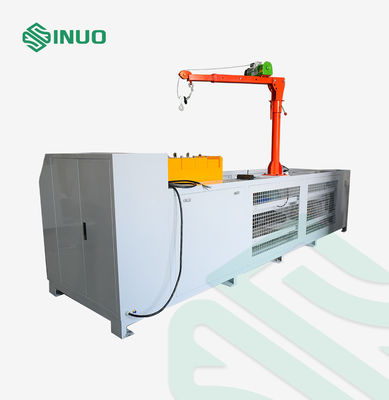

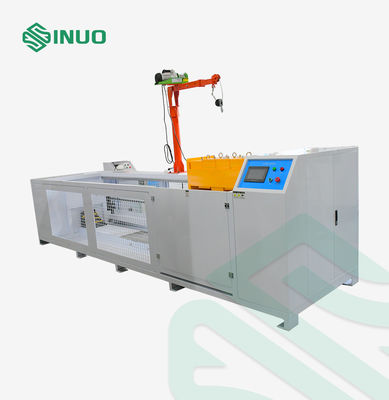

이 장비는 냉간 압연 강판 보호 상자 구조 설계를 채택합니다. 상자 표면은 페인트로 칠해져 있습니다. 상자 바닥은 시뮬레이션된 시멘트 바닥으로 덮여 있습니다. 롤링 메커니즘은 자동차 타이어가 물체 위를 굴러 자유롭게 위아래로 미끄러지는 것을 시뮬레이션할 수 있습니다. 충전 파일 플러그는 동일한 압력을 받습니다. 구동 장치는 롤링 메커니즘을 구동하여 전진 및 후진 롤링 동작을 수행합니다. 주요 구성 요소는 스테인리스 스틸 및 알루미늄으로 만들어졌습니다. (타이어가 정상적인 롤링 조건에서 샘플을 굴리도록 보장). 주요 특징은 다음과 같습니다.
1. 이 장비의 섀시는 테스트 과정의 안전을 보장하기 위해 보호 덮개로 처리됩니다. 상자 바닥은 팽창 나사로 지면에 고정됩니다. 중부하 슬라이드 레일, 롤러 그룹 슬라이드에 의해 안내되며, 동력은 터빈 감속기와 결합된 고출력 모터로 주축을 구동하여 테스트 속도로 회전하여 롤링 테스트를 촉진합니다. 샘플 고정 슬라이딩 장치에는 표준 요구 사항을 충족하기 위해 기능 상자 설치 고정 장치가 장착되어 있습니다.
2. 롤링 압력 조정 장치는 조절 가능한 구조로 설계되었습니다. 샘플이 받는 타이어, 상부 및 하부 슬라이딩 프레임 및 카운터웨이트는 테스트의 무게입니다.
3. 이 장비는 타이어 전후 구동 작동 모드를 채택합니다(테스트 롤링 방향은 모터에 의해 전진 및 후진 회전으로 타이어를 굴립니다). 샘플을 고정하여 자동차 타이어의 왕복 롤링을 가장 현실적으로 시뮬레이션하고 샘플의 롤링을 효과적으로 시뮬레이션할 수 있습니다.
4. 제어 시스템은 독립적인 메커니즘입니다. 메인 유닛은 PLC 제어 및 터치 스크린 작동을 갖습니다. 하단에는 고정 및 연결을 용이하게 하기 위해 고정 설치 구멍과 연결 와이어 포트가 장착되어 있습니다.
이동.
기술 매개변수
| 모델 | SNQC1010A |
| 테스트 스테이션 | 단일 스테이션 |
| 전기 제어 방법 | PLC 지능형 통합 제어, 7인치 컬러 휴먼-머신 터치 인터페이스 작동 |
| 파워트레인 | 모터 + 웜 기어 감속기 |
| 작동 모드 | 수동 또는 프로그램 제어 작동 |
| 롤링 속도 | (8±2) km/h, 모터 속도 조절 |
| 롤링 스트로크 | 0~2.0m |
| 운반 하중 |
A: 롤링 힘 (5000±250)N 또는 4893N (1100lbf) B: 롤링 힘 (11000N±550)N 전환 가능 |
| 롤링 방법 | 선형 모터 모듈을 사용하여 시뮬레이션된 롤링 타이어를 전후로 왕복 구동합니다(자동차의 전진 또는 후진 시 충전 파일의 충전 건 헤드가 우발적으로 굴러 발생하는 손상을 시뮬레이션하기 위해 실제 장면에서) |
| 롤링 힘 조정 | 무게 카운터웨이트, 힘 범위 4890-11000N 조절 가능, 무게는 캔틸레버 크레인으로 로드 및 언로드 |

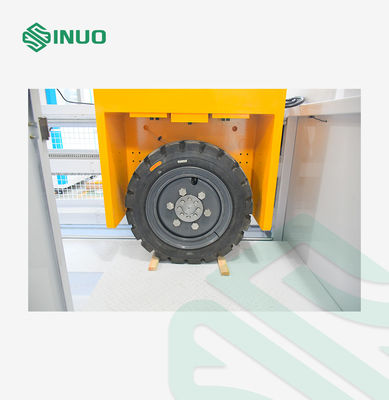

| 롤링 타이어 |
1, P225/75 R15 타이어 1개와 일치하는 강철 휠 허브 1개, 타이어 팽창 장치 1세트(팽창 인터페이스 및 공기압 게이지) 2. 11000N의 하중 용량을 가진 타이어 1개와 일치하는 강철 휠 허브 1개 장착 |
| 롤링 타이어 압력 | (220±10) kPa 또는 (218±13) kPa |

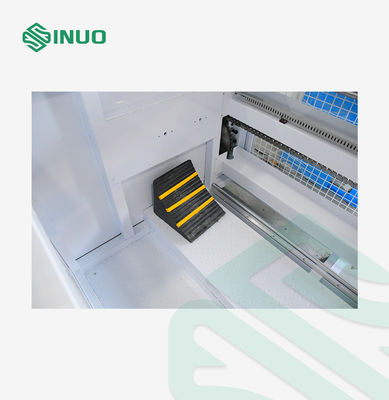

| 로딩 베이스 | 시멘트/콘크리트 바닥이 있는 베이스 플레이트, 고정 장치 장착 가능 |
| 크로노그래프 카운트 디스플레이 | 터치 스크린 디자인 매개변수는 표준 요구 사항 내에서 설정할 수 있습니다. |
| 속도 보정 | 장치에는 속도 보정을 위한 센서가 장착되어 있습니다. |
| 감속 방법 | 우리 회사는 강성 충돌을 방지하기 위해 브레이크 메커니즘을 설계했습니다. |
| 안전 보호 |

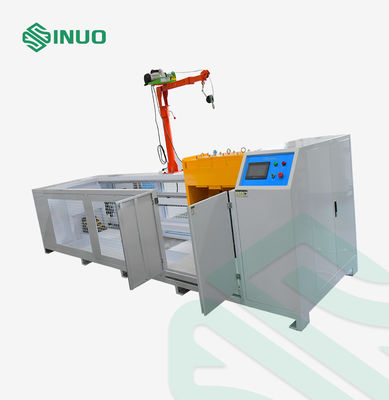

1. 전체 기계에는 바퀴가 실수로 벗어나는 것을 방지하고 인원에 대한 기계적 부상을 방지하기 위해 보호 울타리가 장착되어 있습니다. 2. 고정된 기계식 크레인 암이 있어 무게를 로드하는 것이 편리하고 노동력을 절약하며 안전합니다. 3. 누설 보호 스위치가 있습니다. 4. 모터 과부하 보호 기능이 있습니다. 5. 도어 잠금 안전 보호 기능이 있으며 도어가 열리면 트롤리가 움직일 수 없습니다. |
세부 정보
