| 브랜드 이름: | Sinuo |
| 모델 번호: | SNQC1005A |
| MOQ: | 1 |
| 지불 조건: | T/T |
| 공급 능력: | 1개월당 10세트 |

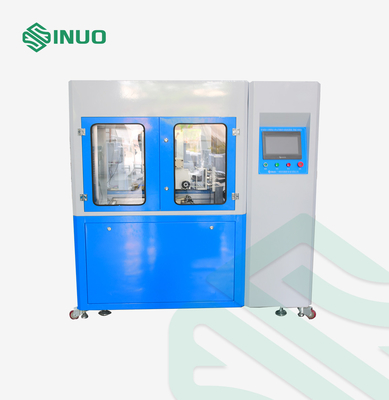

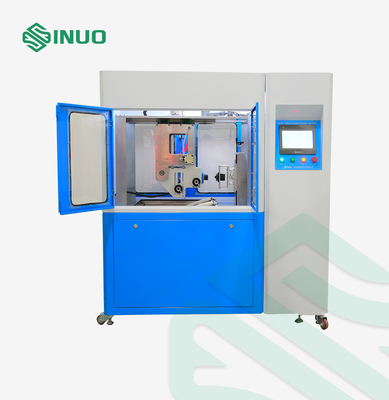

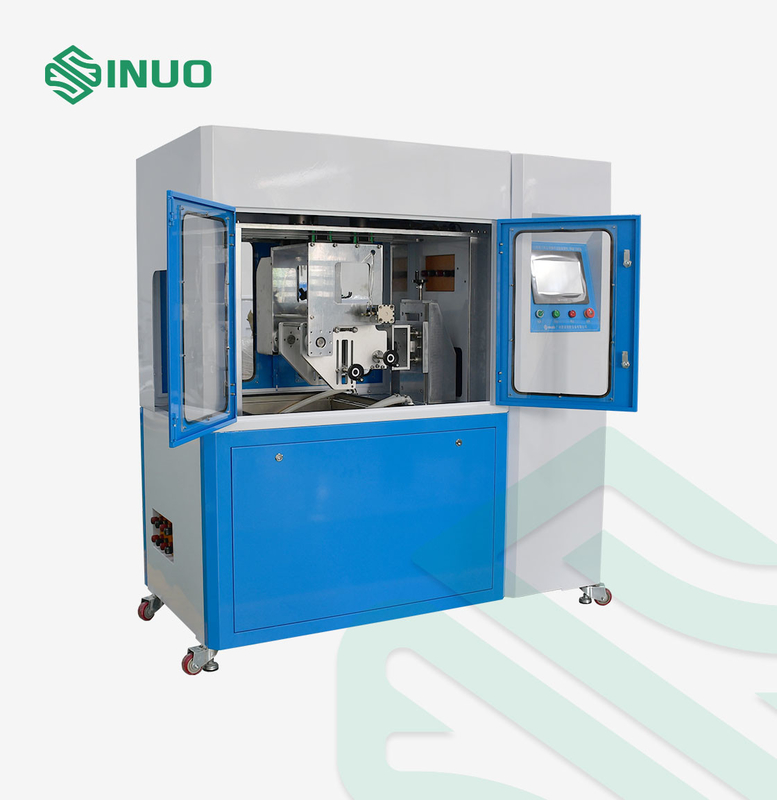

IEC 62196 충전 플러그 테스트 EV 소켓 기계 시험 장치 내구 테스트
준수 된 표준 및 조항
IEC 62196-3: 2020 제22항 및 제23항, IEC 62196-1: 2020 제22항 및 제23항, IEC 60309-1: 2012 제20항 및 제21항 등을 준수합니다.
제품 개요
세르보 모터 드라이브 메커니즘은 샘플에 선형 플러그 앤 드래그 반복 동작을 수행하는 데 사용되며, 외부 부하를 켜고 끄는 테스트에 연결할 수 있습니다. 전력 켜고 끄는 시간, 테스트 속도,뇌졸중, 각도 모두 터치 화면을 통해 미리 설정할 수 있습니다.
그것은 통합 프레임을 채택합니다. 세르보 모터, 정밀 공 나사 및 동기 벨트 전송, 컬러 터치 스크린 작동 및 강력한 디지털 디스플레이 기능으로 구동됩니다.PLC 지능 제어 시스템; 그것은 또한 충전 총 인터페이스 수명 테스트에 적합한 3 축 조절 클램프를 사용합니다.
사용 환경:
전원 공급: AC220V±10%/50-60Hz, 2Kw, 작동 온도 0-40°C, 습도 30%~90%
전체 차원: 대략 W1000*D750*H1200mm; 무게: 대략 150kg
기술 매개 변수
|
매개 변수 |
사양 |
|---|---|
| 테스트 내용 | 분쇄 능력, 정상 작동 |
| 시험 표본 | AC/DC EV 충전 커넥터 |
| 테스트 스테이션 | 단일 역 |
| 제어 시스템 | 미쓰비시 PLC, 7인치 컬러 HMI |
| 드라이브 모드 | 세르보 모터 + 실린더 지원 잠금 |
| 장착장 | 3축 조절 가능한 범용 클램프 (CN/US/EU 표준 플러그를 지원) |
| 테스트 사이클 | 0~999999 (프리셋 가능) |
| 스트로크 범위 | 0~150mm |
| 테스트 속도 | 0·1100 mm/s |
| 플러그 속도 | 0~10회/분 (예: 3.75회/분) |
| 힘 센서 | 0~500N, 최대 50kg 범위 |
| 솔루션 디프 설정 | 프로그래밍 가능한 잠수 시간, 건조 시간, 사이클 |
| 외부 부하 | 선택 (예를 들어 SN2217-480V250A) |
| 안전 | 지상화, 단절, 과부하 보호 |

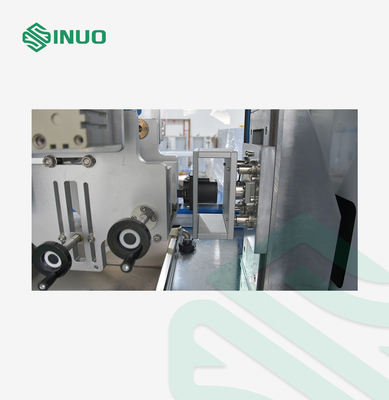

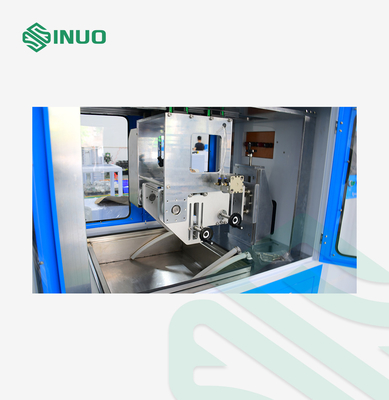

세부 사항
