| 브랜드 이름: | Sinuo |
| 모델 번호: | SN553-EV211VT30VCS-2 |
| MOQ: | 1 |
| 지불 조건: | T/T |
| 공급 능력: | 1개월당 10세트 |
전기차 부품에 대한 수직 전자기 진동 테스트 시스템
준수 된 표준 및 조항
Sinuo는 당신에게 전체 흥분과 테스트 계획을 제공 할 수 있으며 GB, GJB, UL, JIS, DIN, ISO와 같은 국가 및 국제 표준에 따라 제품의 품질을 증명 할 수 있습니다.,BS, MIL, IEC 및 ASTM, IEC62133 UN38.3 UL2054 IEC 60086 ECE R100., 등
제품 개요
자동차, 항공우주, 전자 및 산업 부문에서 정밀 진동 시뮬레이션을 위해 설계
이 고성능 전자기 진동 테스트 시스템은 중요한 부품의 실제 기계 충격, 진동 피로 및 운송 환경을 시뮬레이션하도록 설계되었습니다.EV 배터리 팩을 테스트하고 있는지, 자동차 제어 장치, 항공 전자 장치 또는 회로 보드, 이 시스템은 ISO, MIL-STD, GB 및 ASTM 표준에 따라 제품의 내구성과 신뢰성을 보장합니다.
주요 특징 및 이점
넓은 주파수 범위 (13300Hz): 시노스, 무작위 및 클래식 충격 테스트를 지원하며 선택적으로 10,000Hz까지 확장됩니다.
높은 흥분 힘: 1000Kg.f (시노스 & 무작위), 2000Kg.f (충격), 최대 300kg의 무거운 실량에 이상적입니다.
큰 이동 용량: 51mm (p-p), 고 강도 충격 시뮬레이션을 허용합니다.
높은 가속: 100G까지, 엄격한 신뢰성 검증을 지원합니다.
디지털 진동 컨트롤러 (VCS-2): 지능형 테스트 소프트웨어로 구성된 DSP 프로세서를 통해 실시간 폐쇄 루프 제어.
빠른 보고서 생성: 사용자 정의 가능한 테스트 매개 변수 및 시각 데이터와 Word / PDF에서 자동 수출.
첨단 보호 시스템: 과전압, 과전류, 온도, 이동 및 논리 오류에 대한 내장 안전.
소음 조절 냉각 시스템: B402 소음 차단 팬, 증강된 공기 흐름 (18m3/min) 을 통해 열을 관리합니다.
기술 매개 변수
| A11S24 전자기 흥분 발전기 매개 변수 | |
| 최대 시누소이드 흥분 힘 | 1000Kg.f 최고 |
| 최대 무작위 흥분 힘 | 1000Kg.f rms |
| 최대 충격 흥분 힘 | 2000Kg.f 최고 |
| 주파수 범위 | 1 ∼ 3300 Hz |
| 최대 이동량 | 51mm p-p |
| 최대 속도 | 2.0m/s |
| 최대 가속 | 100g |
| 첫 번째 순위 공명 주파수 | 2500 Hz±5% |
| 유해물 | 300kg |
| 진동 격리 주파수 | 2.5 Hz |
| 이동 코일 지름 | F240mm |
| 전기 구동 무게 | 11kg |
| 테이블에 나사 | 17×M10 |
| 플럭스 누출 | < 1mT (10 Gauss) |
| 허용되는 특이한 모멘트 | 500N.m |
| 장비 크기 | 915mmx740mmx785mm (확장 테이블 제외) |
| 장비 무게 | 880kg (평면 슬라이드 테이블 제외) |

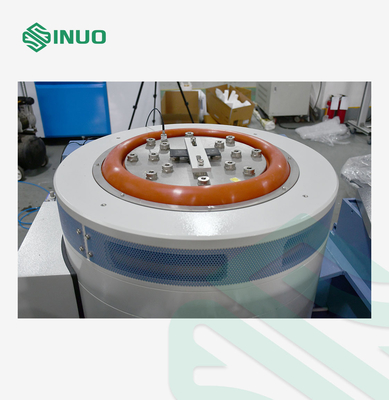

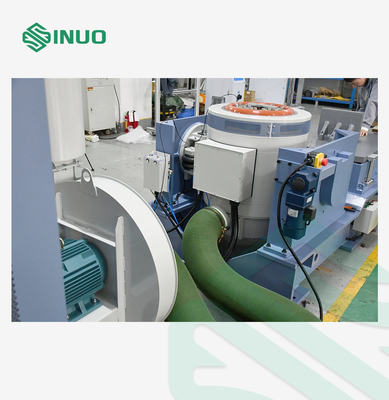

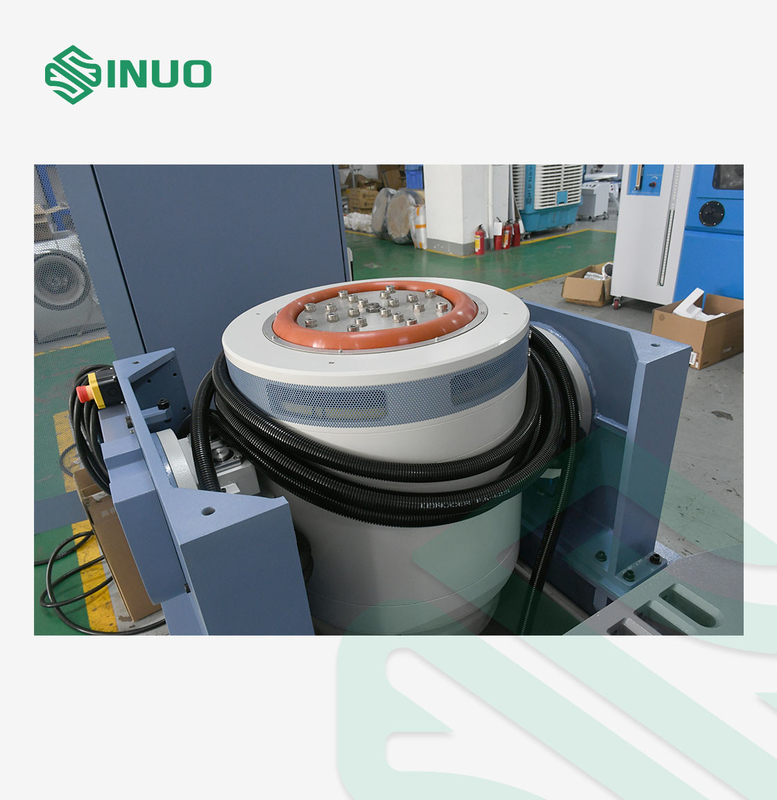

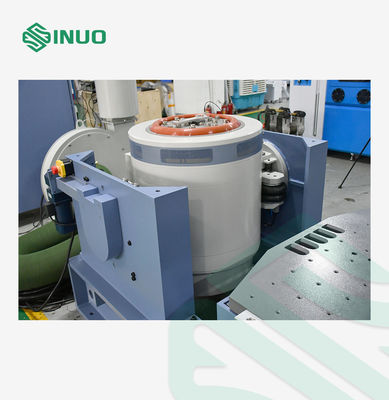

세부 사항
