제품 세부 정보

집 상품

추출력 및 락싱 검증 시험 장치 IEC 62196-1

브랜드 이름:	Sinuo
모델 번호:	SNQC1013
MOQ:	1
가격:	Customized
지불 조건:	T/T
공급 능력:	30은 / 달에서 설정합니다

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

인증:

Calibration Certificate (Cost Additional)

응용된 표:

표 5

응용된 형태들:

Fig13, fig14

적용된 표준:

IEC 62196-1

응용된 조항:

조항 14.1.5, 14.1.6

중량 구성:

165-750N

시공 방법:

수동 작동

실험소:

단일 역

테스트 플러그:

맞춤형

포장 세부 사항:

접착판 케이스

공급 능력:

30은 / 달에서 설정합니다

강조하다:

IEC 62196-1 시험 장치

추출력 잠금 검증 시험 장치

추출력 검증 시험장치

제품 설명

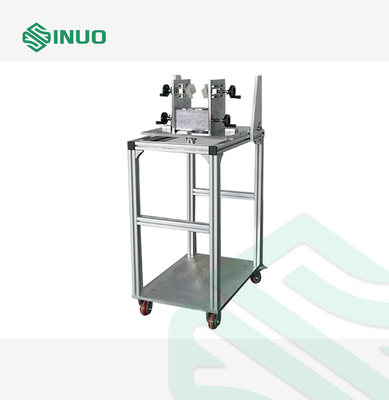

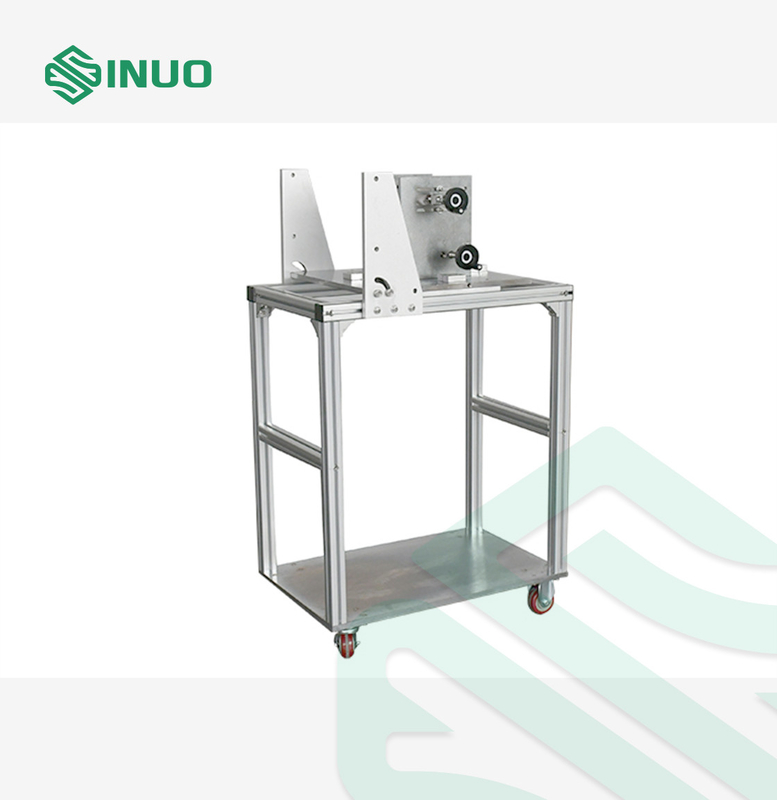

추출력 및 락싱 검증 시험 장치 IEC 62196-1

준수 된 표준 및 조항

이 시험 장비는 IEC 62196-1:2022 제14항에 적합합니다.1.5, 14.1.613번, 14번

장비 개요

시험 플러그가 소켓 소켓 및 잠금 장치에서 꺼질 때 필요한 끌어당기는 힘을 확인하는 데 사용됩니다.

기술 매개 변수

철수군

스위치된 EV 소켓 소켓 또는 인터블록을 가진 스위치된 차량 커넥터는 IEC62196-1:2022의 그림 13에 표시된 장치의 받침대에 고정되어 분리축이 수직으로 고정됩니다.그리고 짝짓기 액세서리의 움직임은 아래로.

소켓 출구의 끌어당기는 힘은 다음 표의 요구 사항을 충족해야합니다. 무게는 포함되어 있습니다.

추출력 및 락싱 검증 시험 장치 IEC 62196-1 0

B.1 추출력을 검사하는 장치:

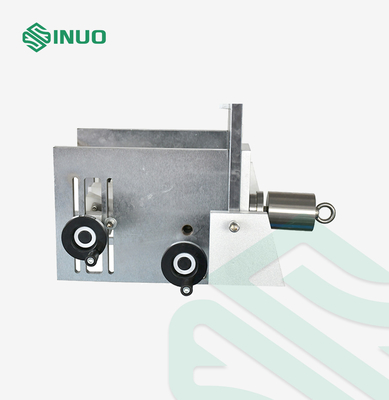

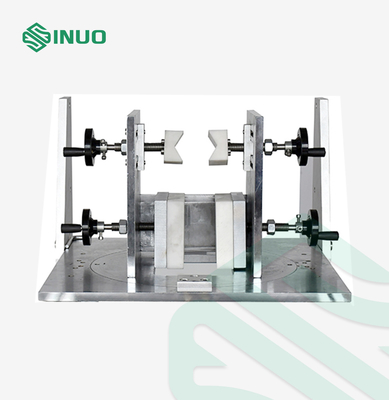

이 장치는 주로 설치 장착장치, 클램핑 장치, 주 무게, 보조 무게 및 시험 플러그로 구성됩니다. 경험에 따라,당기는 클램프가 반중량으로 변경됩니다., 무게 갈고리가 시험 플러그에 직접 연결되고 샘플을 유지하는 고정 장치가 구성됩니다. 구체적인 모양은 그림 1에 표시됩니다.

추출력 및 락싱 검증 시험 장치 IEC 62196-1 1

추출력 및 락싱 검증 시험 장치 IEC 62196-1 2

그림1

B.2 잠금 장치의 검증:

추출력 및 락싱 검증 시험 장치 IEC 62196-1 4
