| 브랜드 이름: | Sinuo |
| 모델 번호: | SN2210-2 |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | T/T |
| 공급 능력: | 30 Sets / Month |
EV 커넥터 테스트 장비 표준 테스트 프로브 B IEC 62196
준수 된 표준 및 조항
IEC 62196-1:2022 제 10항에 적합합니다1.IEC 62196-1:2022 clause 10.1.
장비 개요

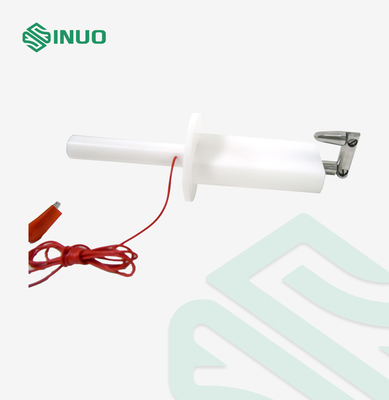

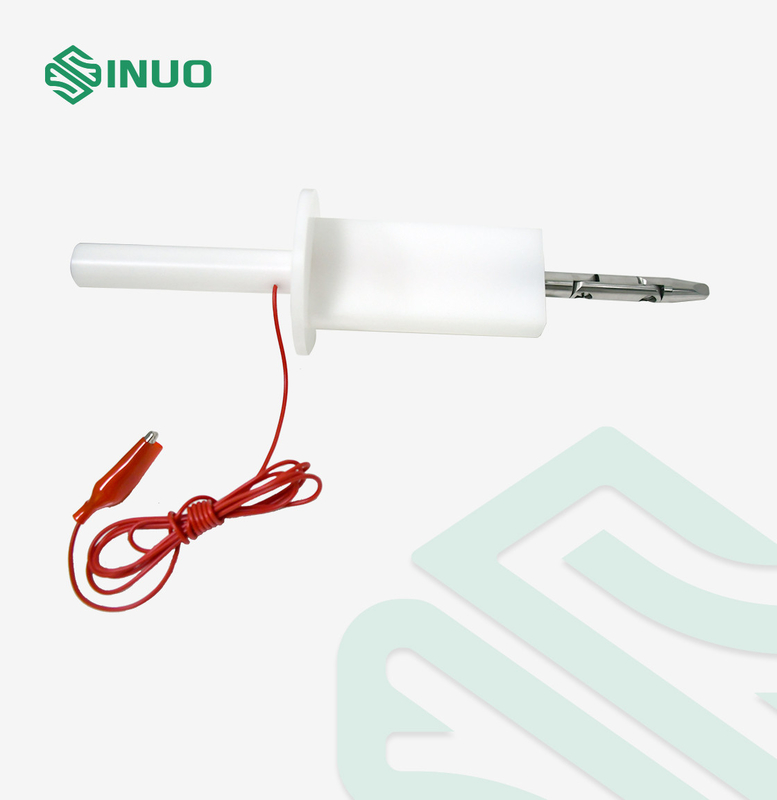

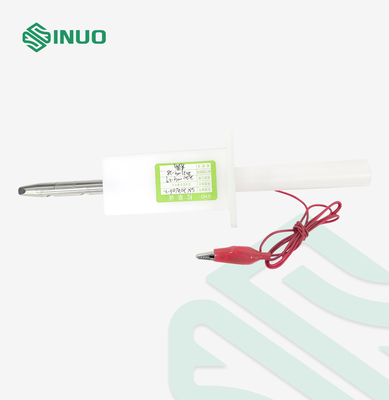

This probe is intended to verify the basic protection against access to hazardous parts. It is also used to verify the protection against access with a finger. This test finger probe consists of dito. 이 검사는 위험한 부품에 대한 접근에 대한 기본적인 보호를 확인하기 위해 사용됩니다.,finger,base and insulated handle which simulates the characteristics of the human hand. It has two movable joints, which can be curved at 90°. finger,base and insulated handle which simulates the characteristics of the human hand. It has two movable joints, which can be curved at 90°. finger,base and insulated handle which simulates the characteristics of the human hand. It has two movable joints, which can be curved at 90°. finger,base and insulated handle which simulates the characteristics of the human hand. 그것은 인간의 손의 특징을 시뮬레이션하는 손가락,베이스 및 단열된 핸들을 가지고 있다.

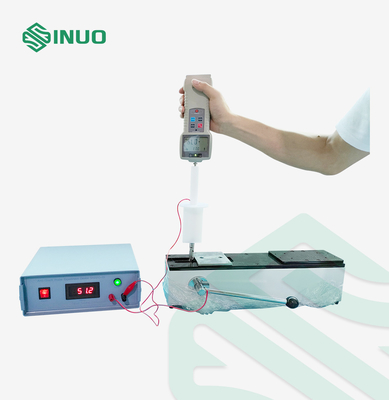

커스터마이제블: it can be used for anti-electric shock test when equipped with alligator clip, 또는 알리거터 클립으로 장착되면 전기 충격 테스트를 위해 사용할 수 있습니다.or used for enclosure protection test when open threaded hole of M6 at the end of the handle (connected with pull and push dynamometer) 또는 M6의 터널의 끝에 있는 M6의 열린 스레드 구멍 (pull and push dynamometer와 연결된 경우)이 경우, 당겨서 밀어내는 동력계는 사용자에 의해 준비되어야 합니다.
기술 매개 변수
| 모델 | SN2210-2 |
| 이름 | 표준 테스트 프로브 B |
| 관절 1 | 30±0.2mm |
| 관절 2 | 60±0.2 mm |
| 손가락 끝 절단 구각 | 37o0 -10′ |
| 손가락 끝에서 미끄러져 | 180±0.2 mm |
| 구형 | R4±0.05 mm |
| 시험 손가락 지름 | F50 mm |
| 손가락 끝 톱니 | 14o0 -10′ |
| 적용 표준 | F12 0-005 |
| A-A 섹션 지름 | F50 mm |
| A-A 섹션 너비 | 20±0.2mm |
| 배프 직경 | F75±0.2 mm |
| 배프 두께 | 5±0.5mm |
| 원통형 | R2±0.05 mm |
| 손가락 길이가 | 80±0.2mm |
자세한 사항:
