| 브랜드 이름: | Sinuo |
| 모델 번호: | SNQC1013A |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | T/T |
| 공급 능력: | 1 세트/달 |

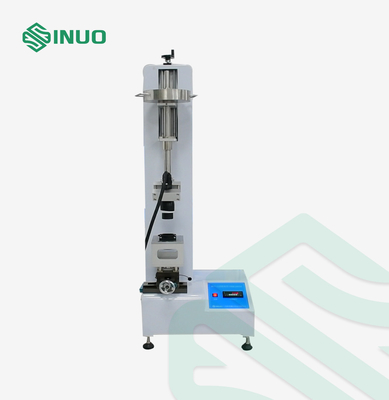

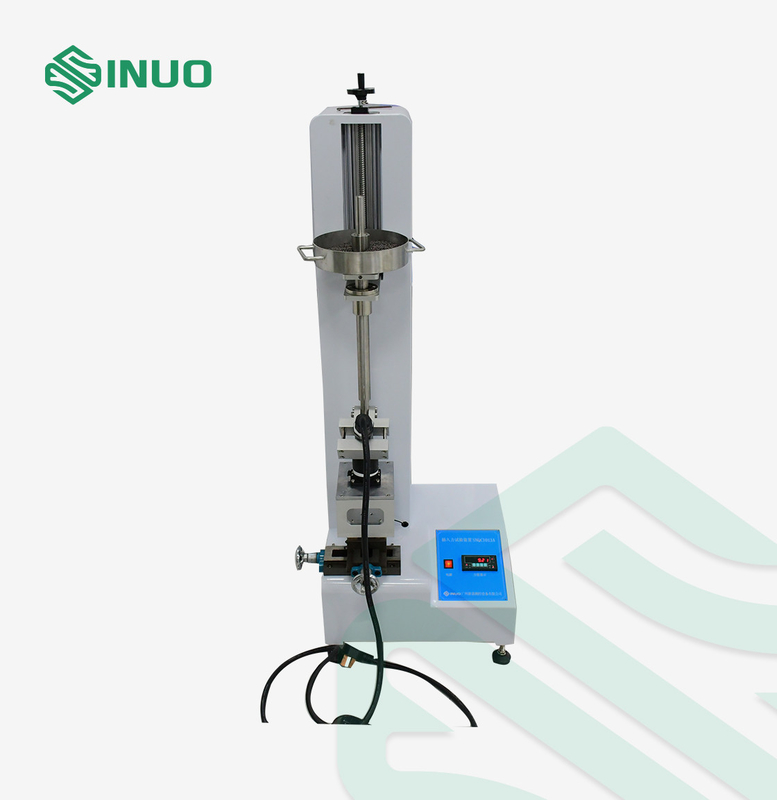

EV 충전 총 연결 장치 추출 힘 시험 장비 IEC 62196-1
장비 개요
충전 총을 소켓에 삽입하는 힘: 충전 총을 수직으로 아래로, 표준에 의해 요구되는 주 무게를 충전 총에 배치하고 0을 사용하십시오.8kg 무게는 주 무게에 영향을 미치기 위해 5cm의 높이에서 자유롭게 떨어집니다.충전 권총은 콘택트가 필요로 하는 위치로 소켓에 삽입되어야 합니다.
이 추출력 시험 장치는 IEC 62196-1:2022 제16항에 따라 요구됩니다.16.
시험 원칙: 충전 인터페이스의 구조로 충전 총을 쉽게 삽입할 수 있어야 합니다.이 장비는 충전 총을 장치 소켓에 삽입하는 데 필요한 최대 힘이 표준에 의해 지정된 범위 내에 있는지 확인하는 데 사용됩니다..
기술 매개 변수
| 모델 | SNQC1013A |
| 테스트 스테이션 | 단일 역 |
| 초기 위치 입력 | 정밀 슬라이드와 긴 선형 가이드 베어링 위치 |

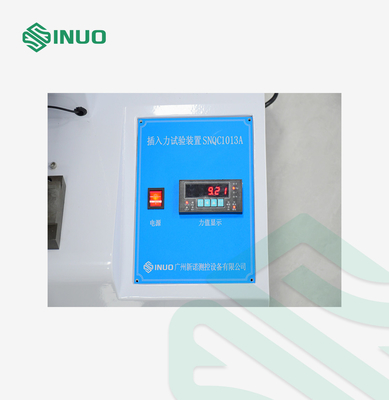

| 힘값 모니터링 | 펄스 압력 센서 + 기기 디스플레이 |
| 제어 방법 | 수동, 실제 시간 기기 표시 힘 데이터 |
| 무게 구성 |

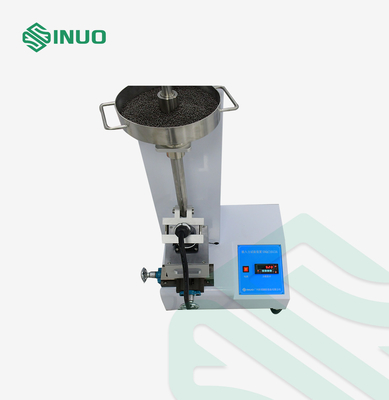

AC 충전기 주중량: 9.2kg DC 충전기 주중량: 13.2kg 추가 무게: 0.8kg 참고: 주중량의 무게는 클램프, 가이드 막대, 철 공 용기 및 충전 총 샘플의 무게를 포함합니다. 샘플을 제외한 주중량의 무게는 약 4kg입니다.또한, 10kg의 강철 공은 무게를 정밀 조정하여 전체 주 무게의 무게가 AC 또는 DC 총의 삽입 힘 요구 사항을 충족하도록 구성됩니다.
|
| 추가 무게 하락 높이 | 5cm |
| 추가 체중 감소 방법 | 사용 설명서 |
| 리프팅 방법 | 사용 설명서 |
| 충전총 장착장치 | 클램핑 핸들, 조정 방향, 그래서 총 머리가 수직으로 아래로. |
