| 브랜드 이름: | Sinuo |
| 모델 번호: | SNQC1002M |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | T/T |
| 공급 능력: | 1 세트/달 |
자동차 스펙트럼 태양 시뮬레이션 방사선 시험 시스템시험 장비 IEC 60904-9
준수 된 표준 및 조항
MIL-STD 810 환경 공학 고려 사항 및 실험실 시험
IEC 60904-9 엑스레이드 된 태양광 장치 - 9부: 태양광 시뮬레이터 성능 요구 사항
IEC60068-2-5 환경 테스트-부 2-5: 테스트 Sa: 지상 수준의 태양 방사선 시뮬레이션 및 태양 방사선 테스트에 대한 지침
ISO 12097-2: "도로 차량 - 에어백 부품 - 2부: 에어백 모듈의 시험"
DIN 75220: 태양 시뮬레이션 장치의 노화 자동차 부품
장비 개요

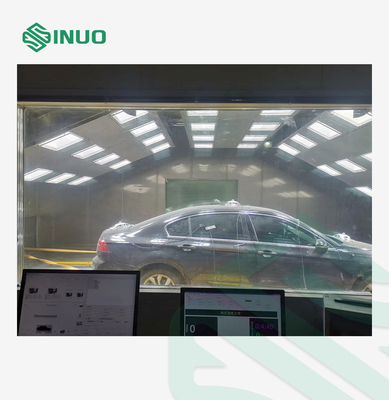

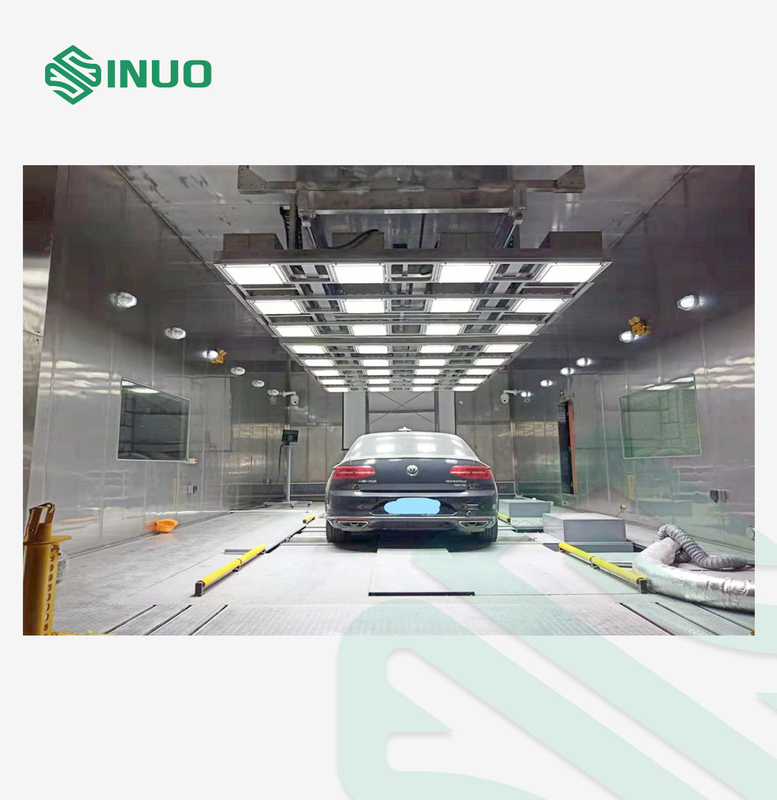

온도, 습도, 강수량, 눈이 내리는 등 환경 요인들과 결합하여 시험 샘플에 직접 태양 방사선의 영향을 평가하는 데 사용할 수 있습니다.화학 물질, 전기 등), 또한 구성 요소의 다른 재료 간의 상호 작용을 밝히는 데 사용할 수 있습니다.소재, 그리고 소량 샘플. 여러 시스템 또한 전문적인 설계 및 레이아웃을 통해 광 조명 배열으로 결합 될 수 있습니다. 자동차, 트럭, 태양 전지 모듈,열차와 항공기.

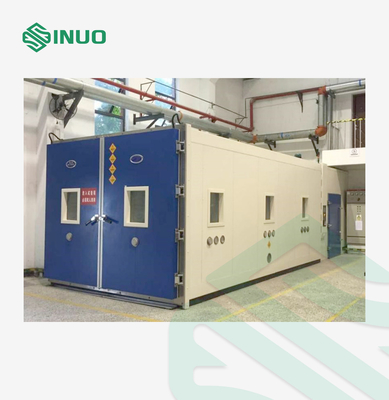

이 테스트 시스템은 지능형 제어 전원 공급 장치, 반사 램프 하우스의 최적화된 설계, Osram 2000W/4000W 금속 하러이드 램프, 캐비닛, 조명 미터 등으로 구성됩니다.다양한 조건에서 햇빛의 환경을 완벽하게 시뮬레이션 할 수 있습니다..

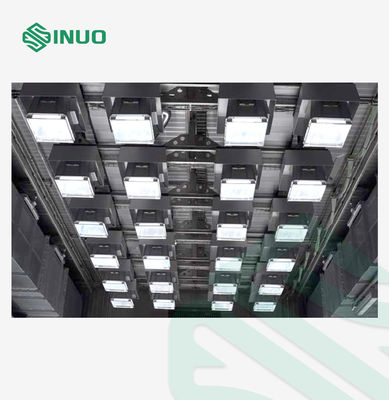

태양광 시뮬레이션 단위는 램프 하우스, 금속 하러이드 램프 및 지능형 전원 공급 장치로 구성됩니다. 지능형 전원 공급 장치는 시험 챔버 외부에 배치됩니다.그리고 금속 하러이드 램프는 램프 하우스에 설치되어 필요한 방사선 영역에 따라 시험 챔버에 배치됩니다..
램프 소스
램프 소스의 주체는 모래가 된 알루미나 보드 재료로 되어 있으며, 이는 램프 소스의 강도를 보장하면서 각 태양광 시뮬레이션 유닛의 무게를 줄여줍니다.반사 물질은 수입 된 거울 콩 곡물 알루미늄 판입니다, 반사율 97%까지, 균일 반사율, 빛 반점이 없습니다. 롤링 및 가전화 과정으로 인해 반사 거울 표면의 고강성 강도가 보장됩니다.그리고 후속 청소와 지우는 때문에 반사성이 크게 감소하는 상황이 발생 감소.
켜기 코일은 전원 공급 장치에 배치됩니다. 시험 공간에 설치된 램프 소스의 모든 구조와 구성 요소는 광범위한 온도 및 습도 범위를 견딜 수 있습니다.온도 저항은 -70°C~+120°C입니다., 또한 껍질의 높은 온도에 대한 장기 저항이 노화되기 쉽다는 램프의 고전압 패키지를 피합니다.
금속 하하하이드 램프
가장 진보된 금속 하하하이드 램프 기술을 채택합니다.
기술 매개 변수
| 방사선 범위 | 최대 500~1200W/m2 (스텝리스 조정) |
| 방사선 표면에 빛의 강도의 균일성 | ±10% |
| 연속 8시간 내 조명 시스템의 오차 | ≤±5% |
| 시스템이 안정적으로 켜지면 설정 값의 ± 10%의 안정화 시간에 도달합니다. | ≤2S |
지능형 전력 (EPS)
1) 20%에서 100%의 출력 단계 미만의 조정을 실현 할 수 있으며 전체 열 방출이 작으며 다양한 제어 및 통신 방법을 가지고 있습니다.
2) The power module adopts a high-performance MCU as the control core and the high-precision vector control algorithm which guarantees the stable output of energy so that the brightness of the lamp is fixed, 그리고 입력 네트워크 전압과 냉각에 영향을받지 않습니다.
| 동작 패널 표시 | 운영 상태 | 모니터 출력 전압, 출력 전류, 설정 전력, 모듈 온도 등이 선택할 수 있습니다. |
| 매개 변수 설정 | 관련 값은 실제 요구 사항에 따라 유연하게 설정 할 수 있습니다. | |
| 보호/경보 기능 | 과전류, 과전압, 과전압, 과열, 단회로, 내부 메모리 고장 등 | |
| 환경 | 실내 온도 | -10°C+50°C (냉면 없이) |
| 환경 습도 | 90%RH 이하 (냉면 없이) | |
| 주변 지역 | 실내 (일접한 햇빛, 부식, 연화 가스, 석유 안개, 먼지 등이 없습니다.) | |
| 고도 | 1000m 미만 | |
