| 브랜드 이름: | Sinuo |
| 모델 번호: | SNQC1010 |
| MOQ: | 1 |
| 지불 조건: | T/T |
| 공급 능력: | 1개월당 10세트 |

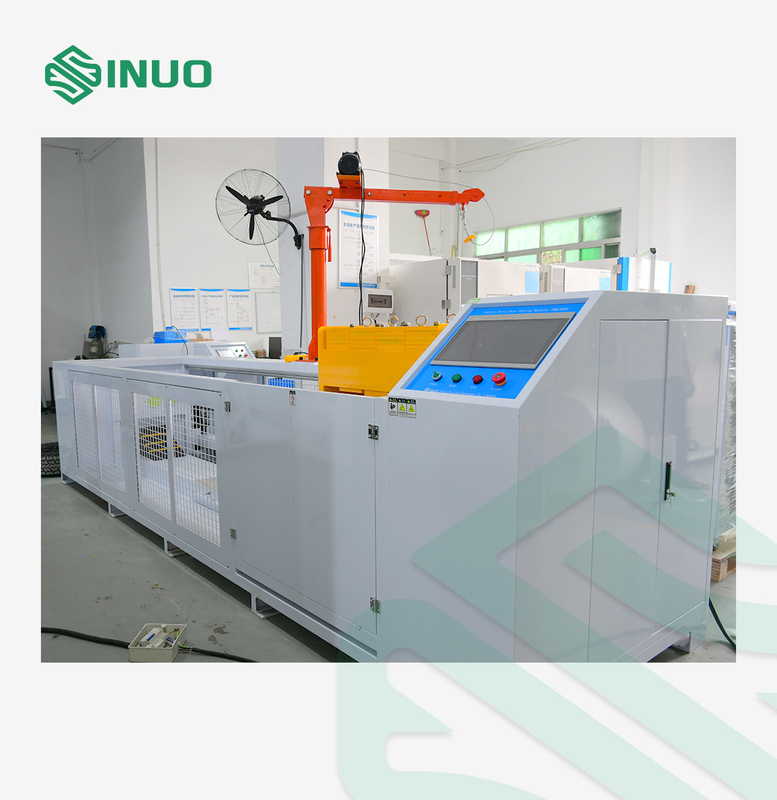

EVSE 테스트 장비 전기 차량 입구 드라이브 테스트 기계 11000N
준수 된 표준 및 조항
IEC 62196-1:2022 제33항, IEC 62752:2016 제9항에 규정되어 있습니다.34, IEC 61851 등
제품 개요
The test equipment is used to check whether a plug or vehicle connector shall have adequate resistance to damage from being driven over by a vehicle unless it is provided with a cable management system that prevents the accessory from being left on the ground.
제조업체가 권장하는 최소한의 크기의 케이블을 장착한 액세서리는 콘크리트 바닥에 평상시 휴식 위치에 놓아야 합니다.일반 자동차 타이어에서 (5000±250) N 또는 (11000±550) N의 분쇄력을 가한다., P225/75R15, 또는 부하에 적합한 동등한 타이어, 철판에 장착되어 압력 (2.2±0.1) 바로 부풀려집니다.바퀴는 차량 연결 장치 또는 플러그 위에 (8±2) km/h의 속도로 롤링되어야 합니다.부속품은 각 샘플에 대해 다른 방향으로 힘을 가하기 전에 자연적 휴식 위치에 위치해야합니다.시험중인 액세서리는 적용된 힘의 작용 중에 크게 움직이지 않도록 고정된 위치에서 유지되거나 차단되어야 합니다.어떤 경우에도 힘은 튀는 핀에 적용됩니다.
기술 매개 변수
| 테스트 스테이션 | 단일 역 |
| 장비 배치 모드 | 바닥에 서 있는 상태 |

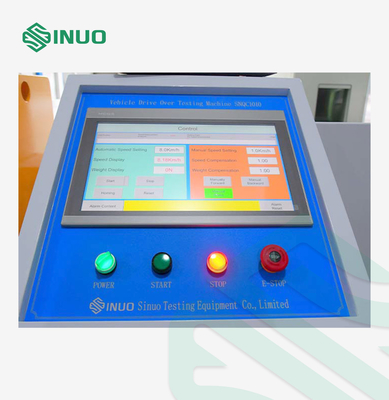

| PLC 제어 시스템 |
|
| 작동 모드 | 수동 또는 프로그램 제어 작동, 선택할 수 있습니다 |
| 전력 시스템에서 드라이브 | 모터 더 Worm gear 가속 및 저속 |
| 차에 타는 것 | 0~2.0m |
| 화물 운반 |
A. 분쇄력 (5000±250) N B. 분쇄력 (11000±550) N |
| 힘 센서 | 외부 정밀 힘 센서를 장착하여 테스트 전에 타이어, 부하, 상부 및 하부 슬라이딩 프레임, 동력 시스템 및 카운터 무게의 총 힘을 측정합니다. |
| 과속 운전 | (8±2)km/h, 속도 조절 |
| 드라이브 오버 메소드 | 선형 모터 모듈에 의해 구동되며, 롤링 타이어의 앞뒤로 움직이는 움직임을 시뮬레이션합니다.이것은 자동차가 앞으로 이동하거나 현실에서 후퇴할 때 충전 스틸의 플러그의 우연한 분쇄로 인한 손상을 시뮬레이션. |
| 힘 조정 이상 드라이브 |
무게를 사용하여 힘 범위는 5000N-11000N에서 조정되며 무게는 캔티레버 크레인에 의해 부하되고 부하됩니다. |

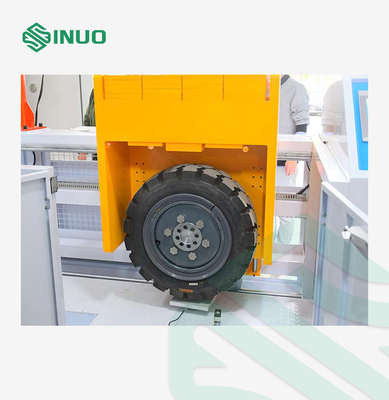

| 타이어를 지나가면 |
11 P225/75 R15 타이어와 하나의 일치하는 바퀴 허브, 타이어 팽창 장치 세트 (팽창 인터페이스와 공기 압력 측정기, 5000N 테스트)
3바퀴의 부하는 강철 릴에 장착되어야 합니다. |
| 타이어 압력 이상 운전 | (220±10) kPa |

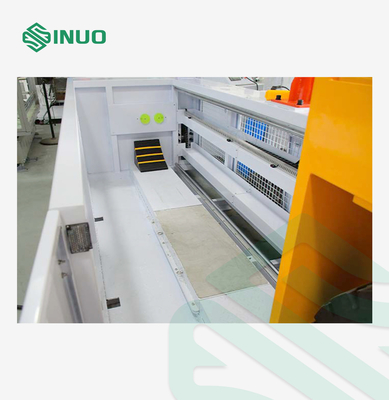

| 로드 베어링 베이스 플레이트 |
시멘트 / 콘크리트 바닥을 가진 기본 판, 샘플 고정 클램프가 장착 될 수 있습니다.
|
| 느림 방법 | 우리 회사는 딱딱한 충돌을 방지하기 위해 브레이킹 메커니즘을 설계했습니다. |
| 안전 보호 |
전체 기계는 바퀴가 실수로 기울어지는 것을 방지하고 직원의 기계적 부상을 방지하기 위해 보호 장벽이 장착되어 있습니다. 누출 보호 스위치 모터 과부하 보호 |
| 사용 환경 |
전원 공급: AC400V+10 % 및 6%, 50Hz ± 1%. 전체 차원: 대략 W4700*D1300*H3000mm; 무게: 대략 2400kg |
세부 사항
