| 브랜드 이름: | Sinuo |
| 모델 번호: | SNQC1007 |
| MOQ: | 1 |
| 지불 조건: | T/T |
| 공급 능력: | 1개월당 10세트 |

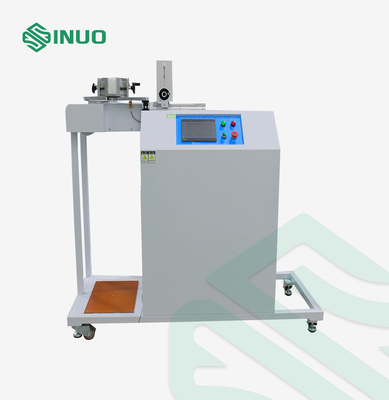

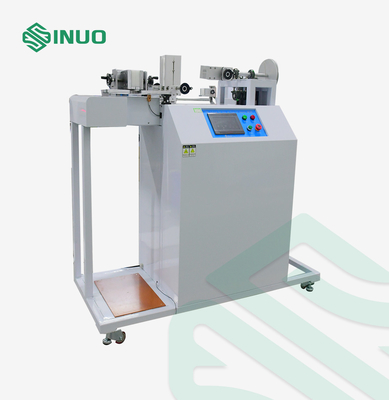

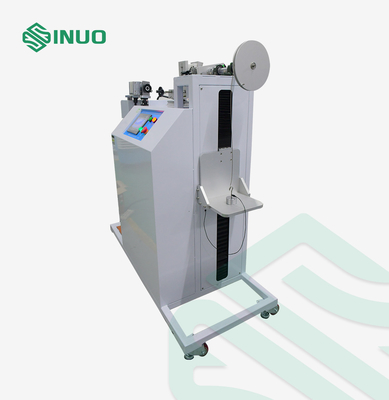

UL2594 차량 플러그 및 소켓용 케이블 긴장 및 토크 테스트 장치
준수 된 표준 및 조항
UL2594 제55조에 부합합니다.4, IEC62196-1:2014 제 25.3항 및 그림 17 및 표 11, IEC60309-1:2012 제 23항3, 등등
제품 개요
그것은 차량 플러그와 소켓 및 연결 케이블 액세서리의 충전 능력이 지정된 당기력과 토크를 견딜 수 있는지 테스트하는 데 사용됩니다.
당기는 힘은 특기 메커니즘을 구동하기 위해 단相 속도 조절 모터를 사용하여 실현됩니다. 모터 속도는 각 당기는 힘의 시간이 정확하다는 것을 보장하기 위해 조정됩니다.토크는 모터를 사용하여 실현됩니다., 트레이, 그리고 무게. 무게는 긴장을 적용하기 위해 사용되며, 무게와 토크 팔은 토크를 달성합니다. PLC를 사용하여 적용 된 긴장의 수와 토크 테스트 시간을 제어하십시오.장비는 테스트 수 또는 테스트 시간이 도달하면 자동으로 중지됩니다.시험 후, 충전 총 연결 장치의 유연 케이블의 최대 허용된 이동은 표준 요구 사항을 초과해서는 안 됩니다.
기술 매개 변수
| 작동 모드 | 터치 스크린 동작 |
| 드라이브 모드 | 모터 |
| 전압 스케마 |
|
| 당기력 |
무게 ((50N, 60N, 110N) 각 1 pcs, 2 pcs 40N 무게, 3 pcs 100N 무게, 160N, 200N, 240N, 250N, 500N, 600N 테스트 할 수 있습니다
|
| 토크 무게 |
0.1 Nm, 0.15 Nm, 0.20 Nm, 0.25 Nm, 0.3 Nm, 0.35 Nm, 0.4 Nm, 0.425 Nm, 0.6 Nm, 0.7 Nm, 1.2 Nm, 1.5 Nm, 2.3 Nm, 11.0 Nm 추가적으로 UL2594 표 25을 준수합니다.0.41 Nm, 0.54 Nm, 0.68 Nm, 1.4 Nm, 2.7 Nm, 5.4 Nm, 10.8 Nm, 16.3 Nm, 22 Nm |
| 토크 팔 | 100mm (F200mm) |
| 전압 주파수 | 1회/초 |
| 팽창량 | 1-9999 번, 미리 설정할 수 있습니다, 기본은 100 번 |
| 토크 적용 시간 | 0-99H59M59S를 미리 설정할 수 있습니다. 기본값은 1분입니다. |
| 토크 시간 모드 | 모터 리프팅 무게 |
| 장착장 | 1 세트 유니버설 클램프 |

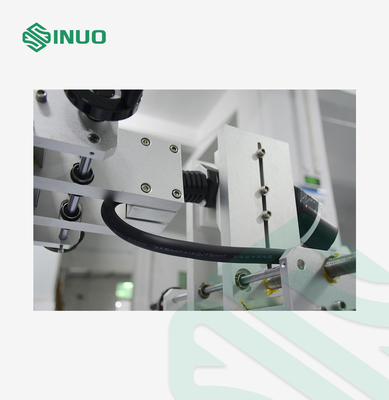

세부 사항
