| 브랜드 이름: | Sinuo |
| 모델 번호: | SN4415 |
| MOQ: | 1 |
| 지불 조건: | T/T |
| 공급 능력: | 1개월당 10세트 |

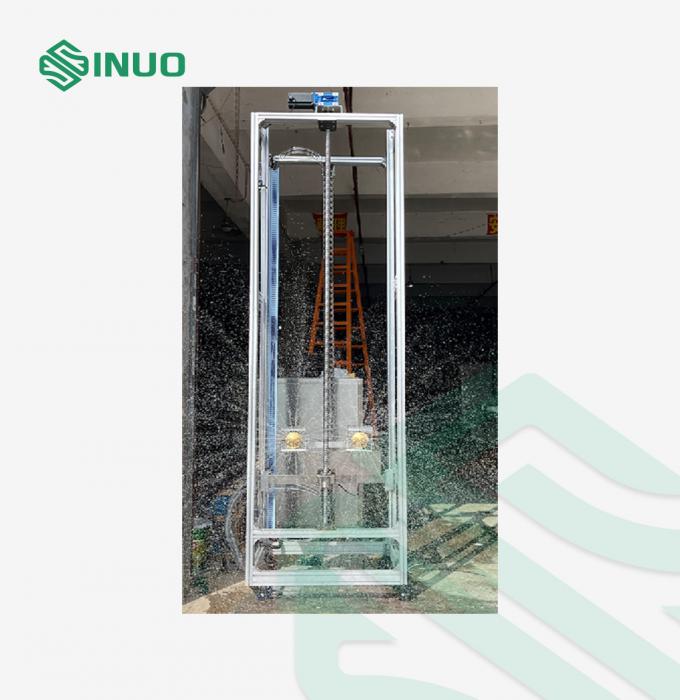

충전소 및 대형 제품에 대한 IEC60529 IPX3/4 스프레이 테스트 장비
준수 된 표준 및 조항
IEC60529에 해당한다.2001등등.
제품 개요
시험 제품은 IPX3-4 수준의 스프레이 테스트를 위해 야외 열린 공간에 배치됩니다. IPX3 또는 IPX4 테스트는 제품의 실제 상황에 따라 선택할 수 있습니다.장비는 전체 조합으로 나뉘어 있습니다., 물 탱크, 물 펌프 및 리프팅 구조), 모두 이동 장치에 조립 된 물 파이프 및 전원 공급 케이블은 이동 장치 뒤에 끌려집니다.모바일 랙은 두 PC 스프링클러 머리로 장착됩니다, 각 스프링클러 머리는 밸브 제어 장치가 장착되어 있습니다. 노즐과 샘플 사이의 거리는 수동으로 이동하고 스프레이 래크는 수동으로 앞으로 밀립니다.스프레이 프레임은 위아래로 이동할 수 있습니다, 그리고 위아래 이동 거리의 높이는 400-3000mm (최대 스프레이 높이는 2700mm) 이다. 스프레이 각도는 조절된다 (0-± 45°).물 스프레이의 흐름 속도는 밸브 (수동 조정) 에 의해 조정되고 전자기 흐름 미터에 의해 표시테스트 중에 (테스트 시간, 위와 아래 실행 속도, 위와 아래 실행 속도, 스프레이 각도) 터치 화면에서 설정할 수 있습니다.
기술 매개 변수
| 적용 | 대형 제품의 IPX3/IPX4 테스트에 적합합니다. |
| 오프터 | Ø0.5mm |
|
구멍 수 |
121 pcs ((중간에 구멍이 하나 있고, 24 pcs 구멍의 내부 두 원은 30°의 포함 각도를 가지고 있으며, 96 pcs 구멍의 외부 네 원은 15°의 포함 각도를 가지고 있습니다.) |
| 노즐 구형 지름 | Sf75.5 |
|
구조 |
제거 가능한 바프 구조를 채택하여 IPX3 테스트를 통해 설치되고 IPX4 테스트를 통해 제거됩니다. 그것은 알루미늄 바프로 스테인리스 스틸 반중량입니다. |
| 시험 시간 | 최소 3분 (1분/m2) 이면, 사용자는 시간을 설정할 수 있다 (제어 시스템 제어). |
| 물 압력 | 150kpa, 사용자는 압력을 설정 할 수 있습니다 (제어 시스템에서 제어됩니다). |
| 스프레이 래크의 차원 | 900mm*800mm*3000mm ((L*W*H) |
| 리프팅 범위 | 400mm-2700mm (설정할 수 있다) |
| 리프팅 속도 | 0-150mm/S (설정할 수 있습니다) |
| 스프레이 각 범위 | ±45° (설정할 수 있다) |
| 적용 범위 | IPX3, IPX4 노즐 물 분사 및 전체 방수 장비의 자동 제어에 적합합니다. |
| 물 공급 방법 | 일정한 흐름의 물 공급 |
| 물탱크 용량 | ≤ 80L |
| 시험 물 온도 | 방 온도 |
| 흐름 | |
| 물 공급 제어 과정 | 밸브는 수동으로 조절되며, 흐름 미터는 흐름 속도를 읽으며, 흐름 속도는 터치 화면에 표시됩니다. |
| 흐름 범위 | 12.5L/min (각) |
| 흐름 정확도 | ±0.5L/min |
| 도량계 | XYDL-DN15 전자기 흐름계; |
| 물 펌프 | 스테인리스 스틸 원심 펌프; |
| 컨트롤 캐비닛 | |
| 흐름 감지 | 전자기 흐름계, 흐름 신호 피드백 |
| 흐름 설정 | 수동 조정 |
| 컨트롤러 | 델타 PLC |
| 터치 스크린 | 델타 |
| 제어 기능 | 일정한 흐름 물 공급, 테스트 시간 제어, 위아래 실행 속도 제어, 위아래 실행 거리 제어, 스프레이 각도 제어. |
| 보호 기능 | 누출 보호, 과부하 보호, 단전 보호 |
| 전기 부품 | 잘 알려진 브랜드 (슈나이더, 이즈미, 옴론) 등을 이용합니다. |
| 배선 작업자 | 국가 표준을 준수하고, 전기 패널 레이아웃이 합리적이고, 배선이 단단하고, 표시가 명확합니다. |
세부 사항
