| 브랜드 이름: | Sinuo |
| 모델 번호: | SN886 |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | T/T |
| 공급 능력: | 1 세트/달 |

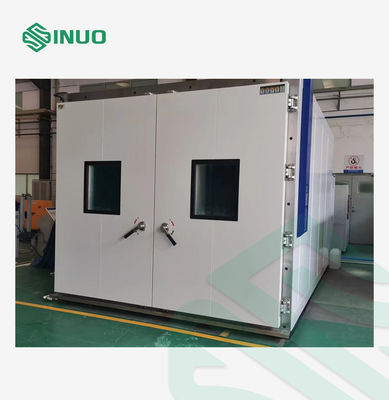

워크인 환경 테스트 챔버 IEC 60068 온도 습도 챔버
준수된 표준 및 조항
IEC60068-2-1:2007 “환경 테스트-2-1부: 테스트-테스트 A: 콜드, IDT”
IEC60068-2-2:2007 “환경 테스트-2-1부: 테스트-테스트 B-건열, IDT”
IEC60068-2-30:2005 “환경 테스트-2-30부: 테스트-테스트 Db: 습열, 순환(12h+12h 사이클), IDT”
IEC60068-2-78:2012 “환경 테스트-2-78부: 테스트-테스트 캐비닛: 습열, 정상 상태, IDT”
장비 개요
워크인 항온항습 시험실은 전자부품의 안전성능 시험, 신뢰성 시험, 제품 선별 시험 등에 적합합니다. 동시에 이러한 시험을 통해 제품의 신뢰성이 향상되고 제품의 품질 관리가 수행됩니다.
워크인 항온항습 시험실은 항공, 자동차, 가전제품, 과학 연구 등의 분야에서 필수적인 시험 장비입니다. 샘플 범위: 전기, 전자, 반도체, 통신, 광전자, 전기 제품, 자동차 전기 제품, 재료 및 기타 제품. 이 장비는 온도 환경이 빠르게 변하는 고온 및 저온 및 습도 시험 후 위 샘플의 매개변수, 성능 및 적응성을 평가하고 결정하는 데 사용됩니다.
학교, 공장, 군수 산업, 연구 개발 및 기타 부서에 적합합니다.
| 볼륨 및 크기 | |||||
| 유효 볼륨 | 8분삼 | 12분삼 | 48분삼 | 60분삼 | 맞춤형 |
|
내부 상자 치수 |
폭: 2000mm 높이: 2000mm 깊이: 2000mm |
폭: 2000mm 높이: 2000mm 깊이: 3000mm |
폭: 4000mm 높이: 3000mm 깊이: 4000mm |
폭: 5000mm 높이: 3000mm 깊이: 4000mm |
필요한 모든 치수를 사용자 정의할 수 있습니다 |
|
외부 치수 약 |
폭: 3000mm 높이: 2530mm 깊이: 2630mm |
폭: 2560mm 높이: 2950mm 깊이: 4000mm |
폭: 4700mm 높이: 3200mm 깊이: 5000mm |
폭: 5700mm 높이: 3200mm 깊이: 5000mm |
실제 디자인에 따라 다릅니다 |
기술적 매개변수
| 성능 | (주변온도 -5℃~+28℃, 무부하 조건) | |
| 온도 범위 |
-40℃~+120℃ 또는 맞춤형 가능 (최고 시험 온도 : 80℃, 100℃, 120℃, 150℃; 최저 시험 온도 : 온도 : -60℃, -40℃, -20℃, 0℃는 선택사항입니다) |
|
| 가열 속도 | -40℃~+120℃ 약 2～3℃/분 (무부하, 평균) | |
| 냉각 속도 | +120℃~-40℃ 약 0.7～1℃/min (무부하, 평균) | |
| 해상도 정확도 | 0.01℃ |
무부하 조건에서 측정된 데이터 |
| 온도 변화 | ±0.5℃ | |
| 온도편차 | ±2.0℃ | |
| 습도 범위 | 20%～98%상대습도 | |
| 습도 편차 |
75%RH 이하: ≤±5.0%RH 75%RH 이상: ≤+2/-3%RH |
|
| 습도 변동 | ≤±2.0% 상대습도 | |
| 온도 및 습도 조절 능력 범위 다이어그램 |  |
|
| 전원 공급 | AC3￠5W 380V 50/60Hz (R, STN 3상 5선 + 접지선) (전압 변동 ≤ ±10%) | |
| 힘 | 장비의 총 전력은 약 25KW입니다 | |
| 소음 | GB/T14623-2008에 따라 측정한 결과, 소음 수준은 ≤75dB입니다(소음 감지 장치는 장비 도어로부터 1m 떨어진 곳에서 측정). | |
| 표준 |
IEC60068-2-1:2007 “환경 테스트-2-1부: 테스트-테스트 A: 콜드, IDT” IEC60068-2-2:2007 “환경 테스트-2-1부: 테스트-테스트 B-건열, IDT” IEC60068-2-78:2012 “환경 테스트-2-78부: 테스트-테스트 캐비닛: 습열, 정상 상태, IDT” IEC60068-2-30:2005 “환경 테스트-2-30부: 테스트-테스트 Db: 습열, 순환(12h+12h 사이클), IDT” |
|
| 에너지 절약 설계 | 제어 시스템의 PLC(Programmable Logic Controller)를 사용합니다. 냉장고의 작동 조건은 테스트 조건에 따라 자동으로 조정됩니다. 냉장 시스템은 부하 크기에 따라 전력을 조정할 수 있습니다. 또한 압축기 에너지 조절 기술이 있습니다. 우수한 에너지 절약 효과를 얻을 수 있습니다. | |
| 냉각 방식 | 장비는 수냉 방식을 채택합니다 | |
| 구조 재료 | ||

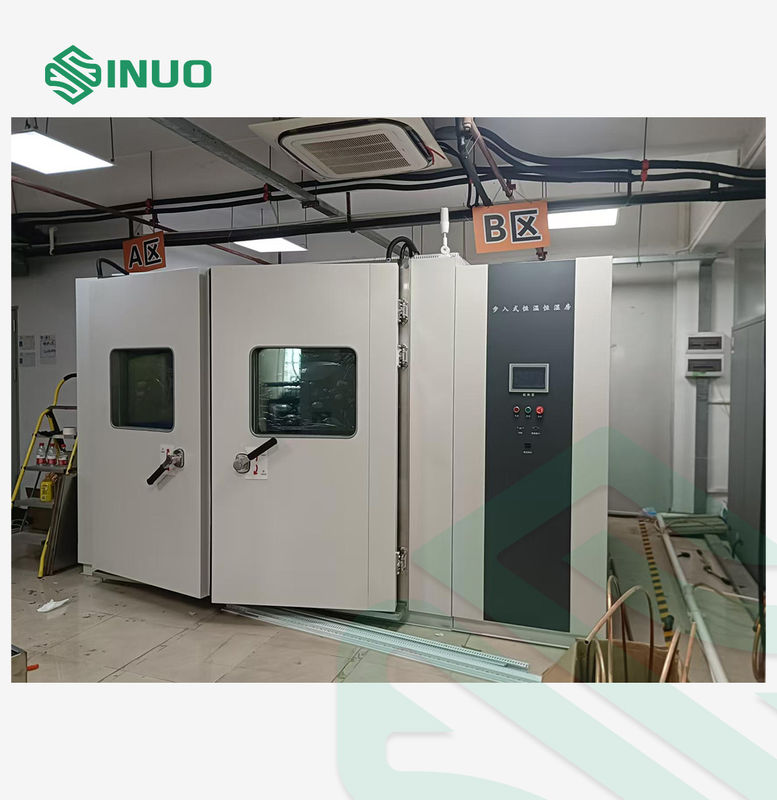

| 전체 설치 | 창고는 현장에서 잠금장치를 고정하여 조립 및 설치하며 외관이 아름답습니다. 내실과 외실 사이의 중간층은 폴리우레탄 폼과 강화 강판으로 채워져 있습니다. 동시에 보온 역할을 하고 내실과 외실의 강도를 강화할 수 있습니다. 구조가 견고하고 설치가 편리하고 빠르며 공사 기간이 짧습니다. | |
| 외부 상자 소재 | A3판 분사 : 1.0mm | |
| 내부 상자 소재 |

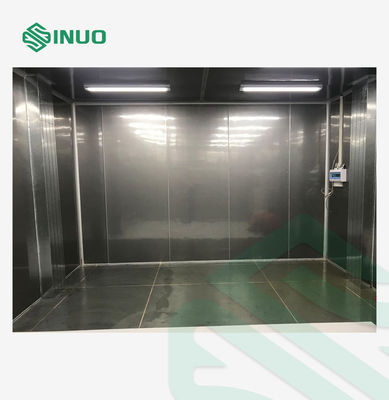

내부 챔버는 SUS#304 무광 스테인리스 스틸을 사용합니다. 두께 : 1.0mm |
|
| 단열재 | 100mm 경질 폴리우레탄 폼과 유리솜은 내화성, 내화성이 있어 환경적 요구 사항을 충족합니다. 내부 챔버와 외부 쉘 사이의 중간층은 폴리우레탄으로 채워져 동시에 보온 역할을 하고 내부 및 외부 챔버의 강도를 강화할 수 있습니다. 구조가 견고하고 설치가 편리하고 빠르며 공사 기간이 짧습니다. | |
| 수직보드와 상판 | SUS#304 무광 스테인리스 스틸(두께 1.0mm)로 제작 | |
| 바닥소재 | SUS#304 엠보싱 스테인리스 스틸 미끄럼 방지 소재로 제작 | |

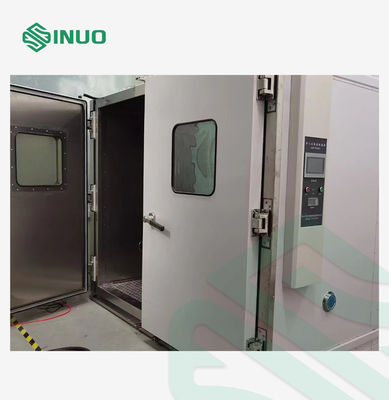

| 박스 도어 | 도어의 외부는 CNC 커팅, 폴딩 및 베이킹 페인트(두께 1.2mm)가 있는 냉간 압연 강판으로 만들어졌습니다. 내부는 변형 및 공기 누출 없이 장기간 사용할 수 있도록 사각 튜브로 강화되었습니다. 힌지 싱글 도어. 저온 테스트 중에 도어 프레임과 도어 가장자리에 응축이나 서리가 생기는 것을 방지하기 위해 도어 프레임과 도어 가장자리에 전기식 제상 장치가 장착되어 있습니다. | |
| 맨 아래 | 바닥 배수 홈은 폭 60mm, 깊이 30mm입니다. 바닥 주위에 움푹 패여 있습니다. 고온 고습 시험 챔버 시험에서 응축수 배출을 위한 스테인리스 스틸 바닥 배수구가 2개 있습니다. | |
| 상자 바닥판 |
(a) 균일하중 : 500kg/m2 (b) 바닥판의 지지력은 수평 채널 강철에 의해 보장됩니다. 시험실은 평면에 설치되고 시험실의 바닥판은 하중을 지탱하는 나무 사각형으로 설치됩니다. 3mm 미끄럼 방지 알루미늄 판이 스테인리스 강철 바닥판에 설치됩니다. 이렇게 하면 바닥판 전체에 가해지는 힘이 균일해집니다. |
|
| 관찰창 | 관찰창 크기: 폭 400*높이 600mm. 문에는 대형 증기 방지 3층 진공 유리 관찰창이 장착되어 있습니다. 모든 테스트 중에 표면에 서리나 응축이 없습니다. |  |
| 조명장치 | 시험실에는 방폭 및 방습 기능이 있는 조명 램프 2개가 설치되어 있습니다. | |
| 테스트 홀 | 기계 본체에는 Φ100mm 구멍 1개, 소프트 플러그 1개, 구멍 커버 1개가 장착되어 있어 외부 테스트 전원선이나 신호선을 연결하는 데 사용할 수 있습니다. |  |
| 밀봉하다 | 시험실의 도어 씰은 고온, 저온에 강하고 노화 방지 기능이 있으며 밀봉 성능이 좋은 실리콘 고무 스트립을 채택했습니다. | |
| 압력 밸런스 창 | 압력 평형 창은 저장고 내부와 외부의 압력을 평형화하는 데 사용됩니다. 가열 시 내부 압력이 너무 높아져 도어에 너무 많은 외부 힘을 가하는 것을 방지합니다. 냉각 시 도어가 안쪽으로 빨려 들어가 열리지 않는 것을 방지합니다. 일반적으로 닫혀 있으며 압력 차이가 크면 자동으로 열립니다. | |
| 온도 센서 | 정확도 높은 수입 플래티넘 PT100 온도 센서 | |
| 습도 센서 | 정확도가 높고 수명이 긴 고감도 습도 센서 | |
챔버 구성
| 1.1 공기 공급 시스템 | ||
| 1.1.1 공기 흐름도 |
공기 배출구는 상부 공기 배출구와 하부 공기 회귀로 구성된 순환 공기 회귀 모드를 채택했습니다. |
|
| 1.1.2 공기 공급 특성 | 공기는 원심 팬 휠에 의해 운반됩니다. 공기 배출 루버는 바람 방향을 조정하여 상자 내부의 균일성을 완벽하게 보장합니다. | |
| 1.1.3 순환 모터 | 380V 비동기 모터 채택 |  |
| 1.1.4 풍차 | 다중 날개 원심 순환 팬, 고온 및 저온 내성 알루미늄 합금 날개 |  |
| 1.2 냉장 시스템 | 주목 | |
| 1.2.1 냉장 방법 | 이진 캐스케이드 기계적 증기 압축 |  |
| 1.2.2 압축기 | GEA BOCK 반밀폐형 피스톤 압축기 또는 Emerson 스크롤 압축기 | |
| 1.2.3 냉매 | 비불소 친환경 HFC R404a+R23 |  |
| 1.2.4 콘덴서 | 수냉식 고효율 쉘 앤 튜브 타입 |  |
| 1.2.5 증발기 | 고효율 다단 알루미늄 합금 핀 증발기(두꺼워진 핀 타입) |  |
| 1.2.6 기타 액세서리 | 모두 국제 일류 브랜드의 고품질 제품입니다.(오른쪽 사진: 드라이필터) |  |
| 1.2.7 제습 | 냉장 시스템에 의한 냉장 및 제습 (상자 내부의 공기가 이슬점 온도 이하의 증발기를 통과하면서 수분이 침전됨) | |
| 1.3 난방 및 가습 시스템 | |
| 1.3.1 가열관 | 전기 가열, 고품질 니켈-크롬 합금 가열선, PID 펄스 폭 제어 SSR은 가열 전력을 자동으로 조절합니다. |
| 1.3.2 제어방법 | 컨트롤러 출력 신호는 SSR 솔리드 스테이트 릴레이를 통해 고정밀 비접촉 스위치 제어를 달성하는 데 사용됩니다. |
| 1.3.3 가습관 | 보일러형 전기 가열. 고품질 니켈-크롬 합금 가열 와이어 플러스 SUS304 아머. PID 펄스 폭 제어 SSR은 가열 전력을 자동으로 조정합니다. 가습 후 증기를 테스트 챔버에 붓습니다. |
| 1.3.4 제어방법 | 컨트롤러 출력 신호는 SSR 솔리드 스테이트 릴레이를 통한 고정밀 비접촉 스위치 제어를 실현하는 데 사용됩니다. |
| 1.4 제어 시스템 및 제어 회로 | 주목 | |
| 1.4.1 컨트롤러 | 콜드 밸런스 프로그래밍 가능 컬러 터치 스크린 온도 및 습도 컨트롤러를 채택합니다. "7인치" 중국어 및 영어 트루 컬러 터치 스크린. 인간-기계 인터페이스(화면 대화 스타일). 컴퓨터 제어. USB 곡선 기록. 데이터 저장 장치. | |
| 1.4.2 화면 표시 기능 |
|
|
| 1.4.3 제어 해상도 | 온도 0.01℃; 습도 0.1%; 시간 1분 | |
| 1.4.4 설정 범위 |
온도 조건: -40℃~100℃; 장비의 온도 작동 범위에 따라 조정합니다(상한 +5℃, 하한 -5℃). |
|
| 1.4.5 동작 모드 | 프로그램 연산, 고정값 연산 | |
| 1.4.6 프로그램 용량 |
고정값 동작 시간 설정은 9999h59m까지 가능합니다(0으로 설정하면 시간 제한 없이 연속 동작합니다). 사용 가능한 프로그램 용량: 최대 120개 그룹 사용 가능한 메모리 용량: 그룹당 120단계 반복 가능한 명령: 각 명령은 최대 999번까지 실행할 수 있습니다. |
|
| 1.4.7 설정방법 | 터치 입력 및 제어를 사용한 인간-컴퓨터 대화 모드 | |
| 1.4.8 통신 인터페이스 |
곡선을 표시하고 데이터를 수집하기 위해 컴퓨터에 연결할 수 있습니다. 모니터링 및 원격 제어 시스템으로 사용할 수 있습니다. 여러 대의 기계를 동시에 제어하는 데 사용할 수 있습니다. RS-232, RS-485 및 USB 통신 장치. |
|
| 1.4.9 USB 저장 카드 | USB 플래시 드라이브를 삽입하여 과거 곡선과 과거 데이터를 다운로드할 수 있으며 핫스왑 기능이 있습니다. | |
| 1.4.10 데이터 기록 방법 | 배터리로 보호되는 RAM이 있습니다. 장치의 설정 값, 샘플링 값 및 샘플링 시간을 저장할 수 있습니다. 곡선 기록 주기는 30~60초로 설정할 수 있습니다. 최대 메모리 시간은 90일의 과거 곡선 및 과거 데이터(샘플링 시)입니다. | |
| 1.4.11 전원 끄기 메모리 기능 | 정전 복구 모드는 핫 스타트/콜드 스타트/정지로 설정할 수 있습니다. | |
| 1.4.12 예약 전원 켜기 기능 | 시작 시간은 자유롭게 설정할 수 있습니다. 전원이 켜지고 시간이 되면 기계가 자동으로 작동합니다. | |
| 1.4.13 소프트웨어 사용 환경 | 간체 중국어 Windows2000 또는 간체 중국어 WindowsXP 운영 체제 | |
| 1.4.14 네트워크 연결(선택 사항) | 전문 소프트웨어를 통해 이더넷에 연결할 수 있습니다. 네트워크를 통해 원격으로 제어하고 원격으로 지원할 수 있습니다. 네트워크를 통해 테스트 데이터를 수집할 수도 있습니다. 동시에 여러 장치를 제어할 수 있습니다. | |
| 1.4.15 모바일폰 APP 기능 (주문 전 연락 필요) | 이 장치는 모바일 폰 APP를 통해 작동, 매개변수 설정 및 모니터링이 가능합니다. | |
| 1.4.16 제어회로의 주요 구성 요소 | 제어 회로의 주요 구성 요소는 모두 고품질 브랜드입니다. 자세한 목록은 주요 재료 표를 참조하세요. | |
| 1.4.17 회로 시스템 참조도 |  |
국가표준회로도에 따르면 각 회선에는 회선번호가 표준화되어 있습니다. |
보호 기능
| 1.5 보호기능 | 주목 |
|
1.5.1 퓨즈리스 단락차단기 보호 스위치 장착 1.5.2 압축기 과부하 및 과열 보호 1.5.3 시스템 과전류/저전압 보호 장치 1.5.4 컨트롤러 자체진단 오류 표시 1.5.5 냉각수 압력이 너무 낮음 보호 1.5.6 전원 공급 장치 저위상 보호, 누설, 단락 보호 1.5.7 부하 단락 보호 1.5.8 안전 접지 단자 1.5.9 팬 모터 과열 또는 과부하 보호 1.5.10 상자 안팎의 압력 평형 장치 |
 |
세부 정보 소개
| 1.6 기타 구성 요소 |
| 1.6.1 표준장비 설치매뉴얼, 유지보수매뉴얼, 운영매뉴얼 |
| 1.7 이용약관 |
|
1.7.1 주변 온도 : -5℃~+28℃; 1.7.2 상대 습도 : ≤85%RH; 1.7.3 대기압 : 80kPa~106kPa 1.7.4 주변에 강한 진동이 없음 1.7.5 장비 전원 공급 장치: (테스트 전원 공급 장치는 포함되지 않습니다) 1.7.5.1 전원 공급 장치 380VAC (±10%), 3상 라인 + 보호 접지선, 접지 저항 ≤4Ω에 연결하십시오. 1.7.5.2 최대 유효 전력 : 25KW 1.7.6 주파수 : 50±0.5HZ |
구조도
| 1.8 장비 구조도 (참고용) |
|
1. 단일문; 2. 작업실; 3. 난방 및 습도 조절실; 4. 가습기; 5. 증발기; 6. 히터; 7. 팬; 8. 냉장 장치; 9. 냉각탑. |
주요 액세서리 목록
| 1.9 주요 재료 목록 | |||
| 이름 | 상표 | 모델 | 기원 |
| 구조 | |||
| 상자 본체 | 사용자 정의 | 상공회의소 이사회 | 중국 |
| 내부 상자 | 304 스테인리스 스틸 | 중국 | |
| 순환 모터 | 대만 이정 | 중국 | |
| 냉각 | |||
| 압축기 | BOCK 또는 에머슨 | 반밀폐형 또는 스크롤형 압축기 | 독일이나 미국 |
| 콘덴서 | 대만 | ||
| 증발기 | 중리(中里) | 대만 | |
| 압력 스위치 | 중리(中里) | HNS | 덴마크 |
| 건조기 | 댄포스 | 디엠엘 | 덴마크 |
| 솔레노이드 벨브 | 댄포스 | VBB501 | 독일 |
| 냉매 및 소모품 | 오펜방거 | R404A+R23 | 미국 |
| 제어 | |||
| 제어 장치 | 타토 | 엠엔티-600 | 중국 |
| 감지기 | 항해 | PT100 | 중국 |
| 전원 스위치 | 친트 | 누설 방지 유형 | 중국 |
| 접촉기 | 슈나이더 | LC1E1810M5 | 프랑스 |
| 히터 | 맞춤형 | 니켈-크롬 합금 | 중국 |
| 열 릴레이 | 슈나이더 | 엘레12N | 프랑스 |
| 역위상 보호기 | 슈나이더 | 프랑스 | |
| 과열 보호 | 무지개 | 5~300° | 한국 |
| 솔리드 스테이트 릴레이 | 양명 | 사회보장제도 | 대만 |
| 계전기 | 슈나이더 | 2인, 4인 | 프랑스 |
| 케이블 | 청톈타이 | 중국 | |
