| 브랜드 이름: | Sinuo |
| 모델 번호: | SN553 |
| MOQ: | 1 |
| 지불 조건: | T/T |
| 공급 능력: | 1개월당 10세트 |

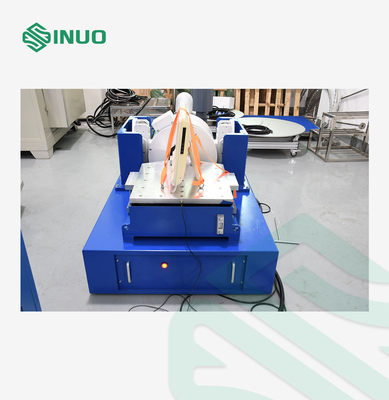

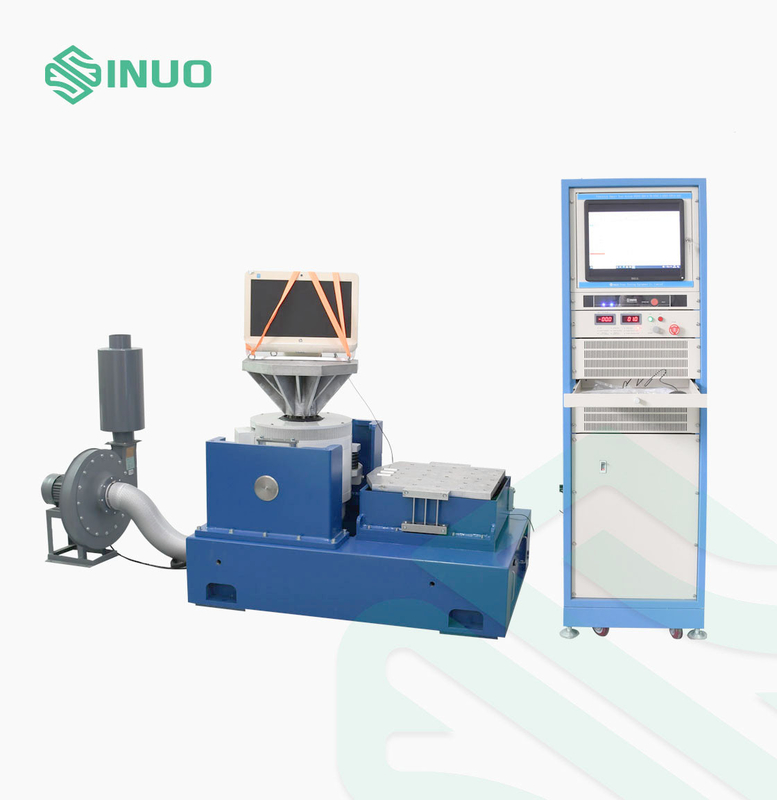

UN 38.3 시노스 쇼크 제어 진동 51mm 테스트 시스템 5 ∼ 3500Hz
준수 된 표준 및 조항
이 진동 시스템은 UN 38.3 조 4.3 시험 T에서 요구됩니다.3, IEC 62133-1:2017 제7항2.2IEC 62133-2:2017 제7항3.8.1, 등등
제품 개요
진동 테스트는 실제 환경에서 어떻게 반응하는지 확인하기 위해 부품이나 장치를 흥분하거나 충격을 주는 행위입니다. 진동 테스트의 응용 범위는 매우 넓습니다.원자회로판과 같은 산업용 제품, 항공기, 선박, 로켓, 미사일, 자동차 및 가전제품
기술 매개 변수
| V이브레이션 발전기 | DC-600 | DC-2000 |
| 시노 힘 | 600kgf (6000N) | 2000kgf (20000N) |
| 무작위력 | 600kgf (6000N) | 2000kgf (20000N) |
| 충격 힘 | 1200kgf (12000N) | 4000kgf (40000N) |
| 주파수 범위 | 5~3500Hz | 5~3500Hz |
| 계속 이동 | 51mm | 51mm |
| 진동 격리 주파수 | 3Hz | 2.5Hz |
| 레벨 1 공명 주파수 | 3300±5%Hz | 2600±5%Hz |
| 카운터 톱 스크루 | 17*M8 | 17*M10 |
| 자기 흐름 누출 | <1MT | <1MT |
| 최대 속도 | 2m/s | 2m/s |
| 최대 가속 | 750m/s2(75g) | 980m/s2100g) |
| 움직이는 부품의 동등 질량 | 8kg | 20kg |
| 다이내믹 코일 지름 | Φ230mm | Φ280mm |
| 최대, 로딩 | 300kg | 300kg |
| 무게 | 590kg | 2695kg |
| 전력 증폭기 전환 | (KA-5) | KA-21 |
| 증폭기 출력 | 5KVA | 21KVA |
| 가등식 출력 전압 | 120Vrms | 120Vrms |
| 신호와 소음 비율 | > 65dB | > 65dB |
| 전력 증폭기 효율성 | >95% | >95% |
| 시스템 보호 | 온도 보호, 과도한 이동 보호, 과전압 보호, 과전류 보호, 과전압 보호, 외부 보호, 논리 오류 보호 | 온도 보호, 과도한 이동 보호, 과전압 보호, 과전류 보호, 과전압 보호, 외부 보호, 논리 오류 보호 |
| 크기 | 1800*900*800mm | 1800*900*800mm |
| 무게 | 240kg | 450kg |
세부 사항
진동 기계 선택 공식 및 진동 발생기 구조 다이어그램
1고객회사에서 제공하는 시험 조건
2시험 유형: 시네스 스파이, 무작위
3주파수 반응 범위: 2-5000Hz
4공식: A(g)=(2πf) 2Dcm/980 ∆A=0.002DmmF2
D=A/0.002F2
F=M(kg) ×A(g)

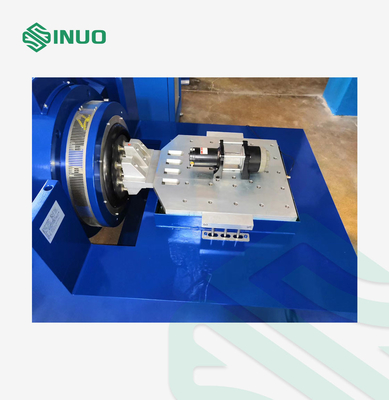

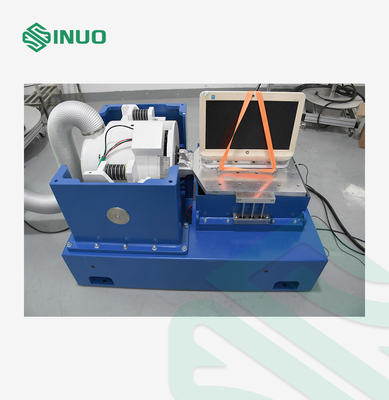

진동 테이블 체구 구성
1- 이동 스핀
진동 테이블은 주사 및 수동 가공 이동 스필, 광 전자 부하 지원 시스템 및 듀얼 베어링 축적 안내가 장착되어 있습니다.이중 베어링 안내는 뛰어난 내구성을 위해 진동 테스트 동안 동적 축적 교차 및 회전을 줄이는 데 도움이 독특한 기능입니다.
2흥분 코일
이중 자기 회로 구조, 낮은 흐름 누출, 균일한 자기장.
3. 몸 표면
첨단 엽산화 처리 및 자동차 페인트 기술을 사용하여 장기간 마모 방지 및 경화 방지 효과를 제공합니다.

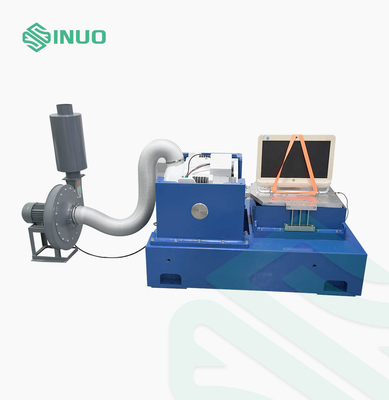

4식탁 냉장고:
낮은 소음 팬을 채택하고 테이블 몸의 공기 흡입 구조를 개선합니다. 흥분 스필은 꿀집 공기 유관을 채택하고 중간의 자기 고리는 이중층 셔트 공기 유관을 채택합니다.냉각 효과를 높이기 위해 새로운 공기 통로 설계가 채택됩니다..
