| 브랜드 이름: | Sinuo |
| 모델 번호: | SNQC1020A |
| MOQ: | 1 |
| 지불 조건: | T/T |
| 공급 능력: | 10 Sets Per Month |

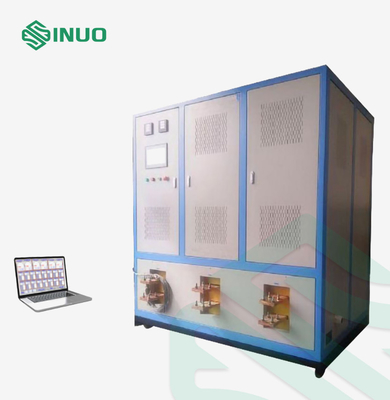

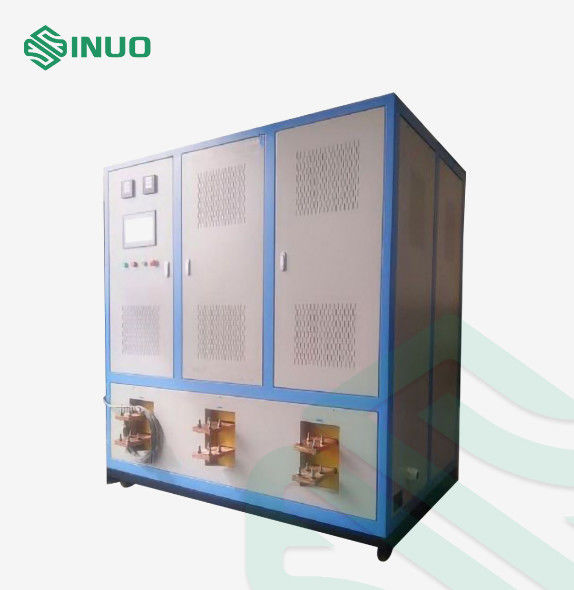

IEC62368-1 300V 제한 단회로 전류 저항 테스트 시스템
준수 된 표준 및 조항
IEC62368-1의 R 부록에 해당한다.2019.
제품 개요
이 시스템은 정해진 매개 변수에 따라 에너지를 저장하는 에너지 저장 장치를 사용하며, 정해진 전압에 도달하면 방출되어 큰 전류 출력 테스트 기능을 실현합니다.전류의 저하 오시슬레이션 주파수는 50±2Hz입니다., 전력 주파수를 시뮬레이션하고, 최고 전류는 14KA (10KA 시노파 최고) 에 도달 할 수 있습니다, 방출이 완료 된 후 다음 라운드 테스트를 위해 자동으로 충전됩니다.
시험 과정에서 방출 전류의 파형이 기록되고 전류-시간 곡선이 자동으로 생성됩니다.
일반 실험실에서 300V*10KA=3MVA의 전원 공급 전력의 시험 요구 사항을 충족합니다.
위의 스케마적 블록 다이어그램에서 디자인은 완화 소란 (α<1) 이며 루프 방정식은 다음과 같습니다.
실제 전류의 파형은 위의 그림 a에서 나타납니다.
기술 매개 변수
| 피크 전류 | 디지털로 구성할 수 있습니다. |
| 배열 전압 | 프로그래밍 가능한 제어 |
| 방출 전압 범위 | DC10-300V, 프로그램으로 자동 제어 |
| 최대 전류 | 최소 14KA (10KA의 시노스 파동 최고값) |
| 방출 시간 |
최소 20ms, 시누소이드 곡선에 따라 완화 오시슬레이션 (고효율 에너지 저장을 위한 특수 충전 및 배열 부품 사용, 메모리 효과, 긴 수명) |
| 시험 중 오차 범위 | 전류 95% ~ 105%; 전압 100% ~ 105%; 주파수 95% ~ 105%; |
| 현재 정확도 | 레벨 0.5 이상, 해상도 ≤1A |
| 전압 정확도 | 레벨 1 이상, 해상도 ≤1V |
| 배열 저항 |
1. 콘스탄트 와이어 재료로 만들어, 저항은 오랫동안 안정적이고 신뢰할 수 있습니다 2. 특별한 고 전류 접촉 스위치가 전환 제어에 사용됩니다 |
| 현재 파동 형태 | 고정도 로고프스키 코일 측정을 사용하여 측정 범위는 20KA이며 대역폭은 2MHz에 도달 할 수 있습니다. |
| 제어 호스트 |
1- 15인치 모니터, 64G 솔리드 스테이트 드라이브, 8G 메모리로 통합된 LCD 터치 스크린 컴퓨터 호스트를 사용하세요. 2. 높은 속도 데이터 획득 카드를 구성 정확하게 방출 전류의 물결 형태를 측정합니다. 3현재 파형 곡선은 저장되고 수출될 수 있습니다. 4매개 변수 설정 후, 프로그램은 자동으로 테스트, 자동으로 루프 임피던스를 분석, 자동으로 조정 전압 적응. |
| 보호 기능 | 초전압 및 초전류 보호 기능이 장착되어 있습니다. |
| 장치 출력 인터페이스 |
A. 보호 스위치 SCPD (예를 들어 25A) 또는 피지: 사용자가 직접 외부로 연결할 수 있습니다. B. 출력 와이어: 와이어 번호의 가로 면적에 따라 사용자는 스스로 연결 할 수 있습니다. C. 장비가 공장을 떠날 때, 대부분의 시험 제품에 적응할 수 있는 아크릴 보호 가구가 제공됩니다. |
| 장치 전원 공급 장치 | AC220V 50Hz/60Hz,5KVA, |
| 장비의 차원 | 대략적인 W1800×D900×H1800mm |
| 장비 무게 | 750kg |
| 작업 환경 | 온도 0~30°C, 상대 습도 80% 이상이며 응축, 증기 및 부식 가스가 없습니다. |
세부 사항
