| 브랜드 이름: | Sinuo |
| 모델 번호: | SNQC1009 |
| MOQ: | 1 |
| 지불 조건: | T/T |
| 공급 능력: | 1개월당 10세트 |

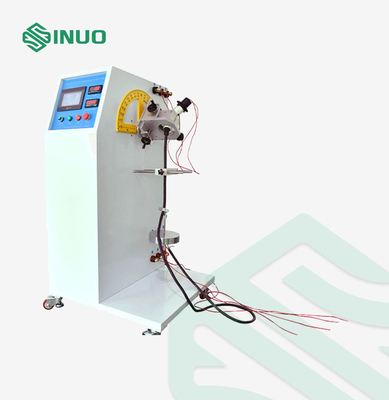

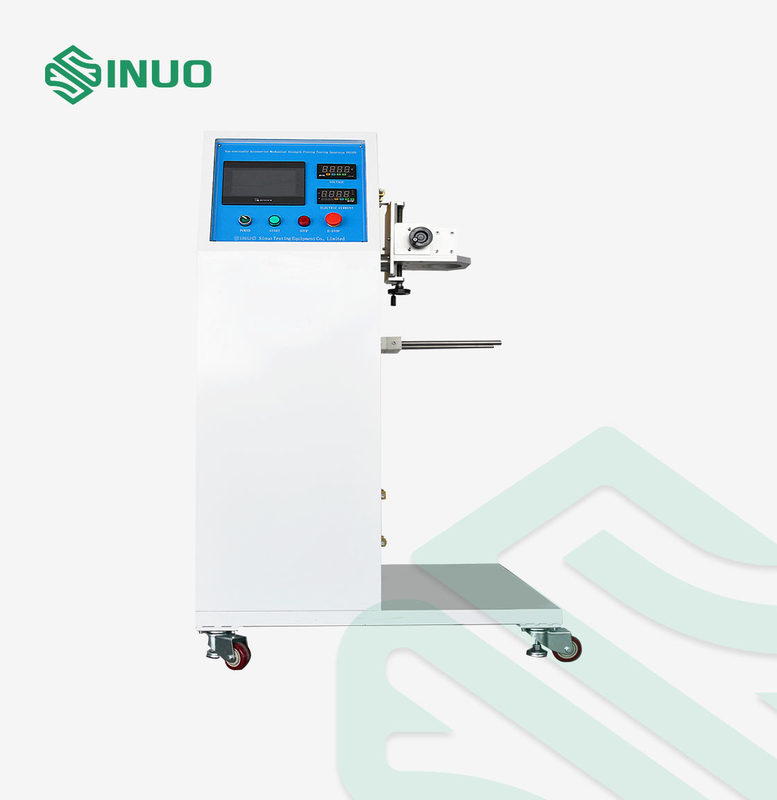

IEC60309-1 충전 차량 플러그 및 소켓 케이블 140N 굽기 테스트 기계
준수 된 표준 및 조항
IEC62196-1:2014 제7.11항 및 제7항에 해당한다.15, IEC60309-1:2012 제24항4.
제품 개요
표본 및 제한: 전기차 충전 인터페이스, 산업용 플러그, 소켓 및 커플러
적용: 충전 차량의 플러그와 소켓의 전원 연결 케이블의 "기계 강도" 부분의 구부러진 연결 부분을 시험하는 데 사용됩니다.
시험 원칙: 세르보 모터는 작업 조각을 왼쪽과 오른쪽으로 흔들기 위해 회전 테이블을 구동하는 데 사용됩니다. 기계는 수에 도달하면 자동으로 멈추게됩니다.

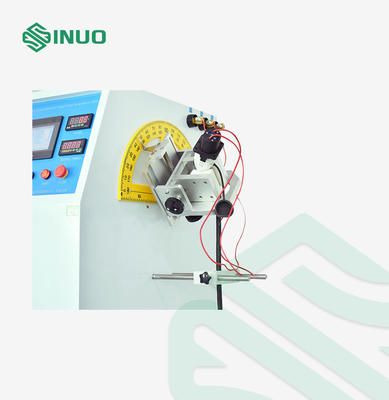

구조 및 특징: 장비는 서보 모터에 의해 구동되며, 대형 샘플은 알루미늄 판에 설치됩니다.스윙 축이 샘플을 클램핑 할 때 가능한 한 코드가 기기에 들어가는 지점과 일치 할 수 있습니다., 따라서 배선과 부하의 최소 측면 이동을 달성합니다.
사용 환경: 전원 공급: AC220V±10%/50-60Hz, 전력 3KW.
기술 매개 변수
| 장비의 차원 | 대략: W1000*D800*H1600mm | ||
| 장비 무게 | 150kg | ||
| 테스트 스테이션 | 단일 역 | ||
| 전기 제어 방법 | PLC 지능형 통합 제어, 7인치 인간 기계 터치 인터페이스 작동 | ||
| 드라이브 모드 | 세르보 모터 드라이브 | ||
| 샘플 클램핑 방법 | 기계적 클램핑, 조절 가능한 클램핑 포인트 위치 | ||

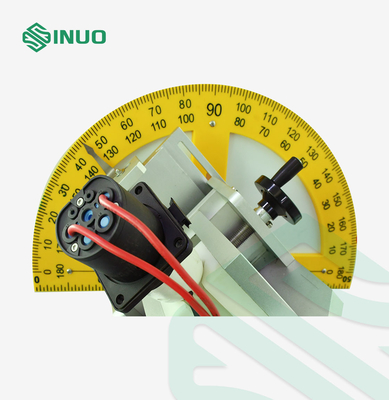

| 굽는 각 | 0-360° 조절 (예정 ±45°) | ||
| 굽는 속도 | 0-60번/분, 미리 설정할 수 있습니다. | ||
| 굽는 주파수 | 0~999999를 미리 설정할 수 있습니다. 기본값은 20000번입니다. | ||
| 부하중량 | 20N,25N,50N,75N,100N,140N | ||
| 로드 전원 공급 | 외부 연결, 선도자 0-250V 사이의 조절 전압과 조절 전류 AC 0-400A와 옵션 로드 캐비닛 | ||
| 시험 판단 | 전류가 유도하는지 아닌지 신호를 기준으로 판단 | ||
세부 사항
