| 브랜드 이름: | Sinuo |
| 모델 번호: | SNQC1006 |
| MOQ: | 1 |
| 지불 조건: | T/T |
| 공급 능력: | 1개월당 10세트 |
UL817 AC101300A 충전 인터페이스 온도 상승 테스트 시스템
준수 된 표준 및 조항
UL310, UL498, UL817, UL941, UL1059, IEC60309, IEC60998, IEC60669, IEC61058, IEC60439, EIA-364-70에 적합합니다.
제품 개요
독립적인 프로그래밍 소프트웨어와 컴퓨터 제어 작동을 채택합니다. 모든 표준 테스트 절차와 데이터 판단은 시스템에서 제어됩니다. 작동이 쉽습니다.그것은 충전 인터페이스와 전기 액세서리의 표면 가열을 평가하는 데 사용됩니다., 그리고 전극 온도 상승이 표준을 충족하는지 여부.
기술 매개 변수
| 출력 역 | 1개의 AC 스테이션 |
| 최대 출력 전압 | 동전 단상 AC10V |
| 출력 일정한 조절 가능한 시험 전류 | AC10?? 1300A |
| 현재 표시 정확도 | ± ((0.25% 판독 + 0.25% 범위), 해상도 1A |
| 전압 표시 정확성 | ± ((0.25% 판독 + 0.25% 범위), 해상도 0.01V |
| 시험 전류 안정성 | ± ((1% 설정 값 + 0.5A), 응답 시간은 약 1S입니다 |
| 제어 콘택트 전력 | 전류 범위 AC (0~2) A |
| 작동 모드 | 연속 모드, 켜고 끄는 모드, 자동 온도 조절 모드 |
|
연속 켜고 끄는 모드 |
연속 모드 테스트 시간: 0.01~99.99시간 켜고 끄는 모드 전원 켜고 끄는 시간: 0.01~99.99시간 켜고 끄는 시간 수: 1~9999 번, 숫자가 도달하면 자동 종료 현재 설정: 프로그램 제어 설정 |
|
자동 온도 조절 모드 |
당신은 안정적인 온도 상승 값을 설정하고 자동으로 적절한 현재 값을 찾을 수 있습니다 온도 상승 설정 범위: 0~100°C 안정된 정확도 ±0.5°C 자동으로 온도 상승 값이 필요한 현재 결과를 얻으십시오 |
| 온도 상승 테스트 ((이포트 온도 획득 모듈) | |
| 온도 측정 범위 | 0 ∼260°C 측정 정확도 ±0.3% +1°C; 해상도: 0.1°C |

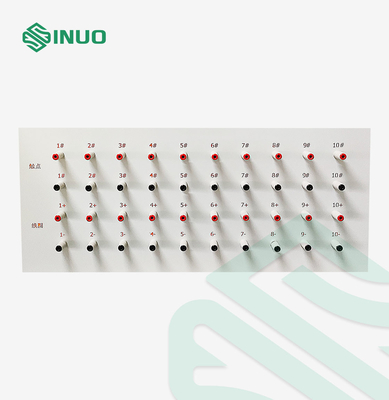

| 온도 측정점 | 20개의 채널 (환경 온도를 측정하는 1개의 점 포함) |
| 열쌍 | 장치는 J, K, T, E, S, N, B, R 및 다른 유형의 열쌍을 지원합니다. |
| 온도 측정 열쌍 | 아메리칸 오메가 컴퍼니 K형 30AWG 필라멘트 열쌍, 길이 2m, 총 20개 |
| 온도 프로브는 장치를 손상시키지 않고 전기로 테스트 할 수 있습니다. | |
| 온도 스캔 속도, 기록 저장 간격: 모든 채널에 0.1 ~ 1800 초 | |
| 온도 데이터 기록: 컴퓨터 테스트 소프트웨어로 구성된 컴퓨터에 의해 자동으로 완료 | |
| 이 소프트웨어는 주변 온도 채널을 설정할 수 있고, 데이터를 수집할 때 주변 온도를 자동으로 깎을 수 있습니다. | |
| 터치 스크린으로 통합된 산업용 제어 컴퓨터 | |
|
(펜 4/1.8G 이상 CPU, 4G 메모리, 64G 솔리드 스테이트 드라이브, 15인치 LCD 모니터), XP 중국 운영 체제, OFFICE 처리 소프트웨어로 설치되었습니다. A. 전원 설정 모드: 프로그래밍 가능한 편집 설정을 가지고 있으며, 현재 프로그램의 10개 이상의 세그먼트를 설정할 수 있으며, 다양한 현재 값을 지속적으로 구현할 수 있으며, 시계 스위치 기능을 가지고 있습니다.동작 인터페이스 설정, 자동 조정, 자동 재설정 B. 여러 작업 모드 옵션: 연속 모드, 켜면 끄면 끄는 모드, 자동 온도 조절 모드 C. 데이터 디스플레이: 그것은 실시간으로 각 채널의 온도 값, 전류 값 및 시간 축 곡선을 표시 할 수 있습니다. 샘플링 주파수: 100ms ~ 1800s는 조절됩니다.그리고 데이터 기록 간격: 100ms~1800s는 조절이 가능합니다. D. 데이터 저장: 테스트 데이터의 자동 또는 수동 저장 기능을 가지고 있으며 저장 공간이 최소 8G입니다. E. 데이터 수출: USB 데이터 수출 기능을 사용하면 CSV, XLSX 및 기타 형식 파일로 데이터를 수출할 수 있습니다. F. 전력 설정 모드: 프로그래밍 가능한 편집 설정을 가지고 있으며, 현재 출력 프로그램의 10개 이상의 세그먼트를 설정할 수 있으며, 다양한 현재 값을 지속적으로 구현할 수 있습니다.시계 스위치 기능이 있습니다., 작동 인터페이스 설정, 자동 조정 및 자동 리셋 |
|
| 전원 공급 | AC220V±10%,50/60Hz,10KVA |
| 크기 |
약 1000mmW × 1000mmD × 1600mmH, 무게 약 300kg 가볍게 고정하고 이동할 수 있는 무거운 브레이크 기능을 갖춘 이동식 롤러를 장착합니다. |
| 보호 기능 |
1과부하 보호 및 과류 보호 기능으로 장착 2장비가 멈출 때, 전류 출력은 자동으로 끊어집니다. 3장비는 오랫동안 지속적으로 작동 할 수 있으며 안정적이고 신뢰할 수 있습니다. |
| 온도 상승 시험 장착 장치 구성 | 단열 섬유판으로 장착되어 있으며, 길이 1000mm × 폭 1000mm 이내의 크기입니다. (이하 온도 상승 기준 테스트 도구는 사용자가 준비합니다.) |
|
A. 온도 상승 테스트에 대한 기준 시험 도구에 대한 일반적인 요구 사항: 기본 구조 차원은 GB/T 20234의 최신 표준의 요구 사항에 따라야합니다.2 및 GB/T 20234.3기준 시험 도구는 내부에 가시 또는 밀폐가 없어야하며 시험 벤치에 쉽게 배치 할 수 있는 브래킷이 장착되어야합니다. 사용 B. DC 차량 소켓 (250A 참조) 및 AC 차량 소켓 (32A 참조 및 63A 참조) 각각 2개의 기준 시험 도구 세트가 K형 열쌍으로 장착되어 있으며, 나선 지름이 0보다 크지 않습니다..3mm C. DC 차량 플러그 (250A) 및 AC 차량 플러그 (32A 및 63A) 각각 2개의 세트, K형 열쌍을 장착하고, 나선 지름이 0.3mm 이하의 기준 시험 도구. |
|

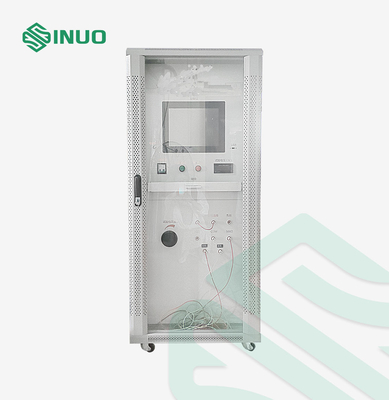

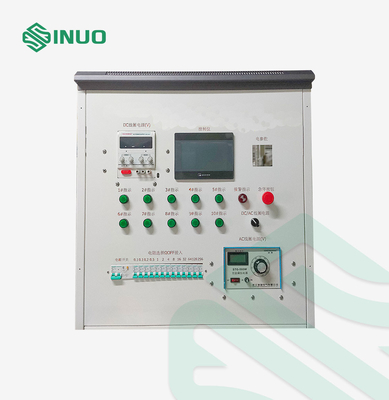

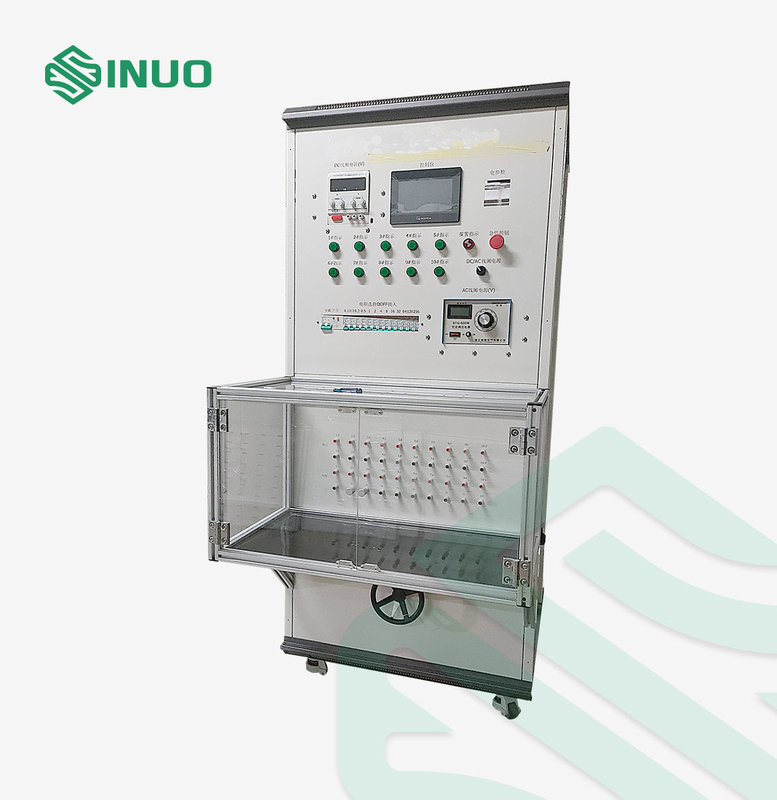

| 장비의 대략적인 다이어그램 (사진에는 컴퓨터가 포함되어 있습니다) | |
세부 사항
