| 브랜드 이름: | Sinuo |
| 모델 번호: | SNQC1007 |
| MOQ: | 1 |
| 지불 조건: | T/T |
| 공급 능력: | 1개월당 10세트 |

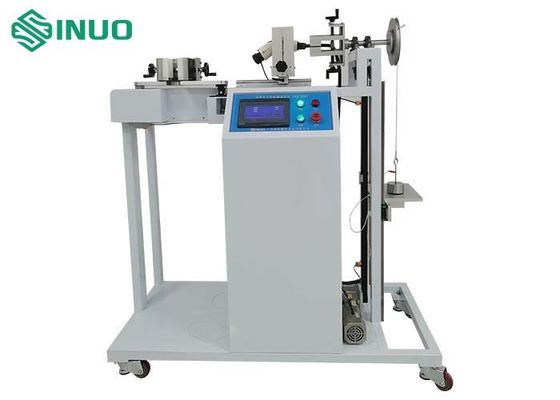

IEC60309-1 충전 인터페이스 케이블 긴장 및 토크 테스트 장비
준수 된 표준 및 조항
IEC 62196-1을 준수합니다.2022, IEC60309-1:2012.
제품 개요
당기는 힘은 모터로 구동되는 특이한 메커니즘 또는 나사 메커니즘을 사용하여 실현되며, 모터 속도는 각 당기는 힘의 시간이 정확하다는 것을 보장하기 위해 조절됩니다.토크는 실린더/모터를 사용하여 실현됩니다., 트레이, 무게 및 시간 릴레이. 차량 플러그 및 소켓 연결 케이블 액세서리의 충전 능력이 지정된 팽창 힘과 모멘트를 견딜 수 있는지 테스트하는 데 사용됩니다.무게 를 사용 하여 긴장 을 가집니다, 그리고 무게와 토크 팔은 토크를 달성합니다. 적용 된 텐션의 수와 토크 테스트 시간을 제어하기 위해 PLC를 사용하십시오.장비는 테스트 수 또는 테스트 시간이 도달하면 자동으로 중지됩니다.시험 후 충전기 연결 장치의 유연 케이블의 최대 허용된 이동은 표준 요구 값을 초과해서는 안 됩니다.
기술 매개 변수
| 크기 | 약 W1600*D600*H1450mm |
| 무게 | 약 180kg |
| 테스트 항목 | 전원 플러그 및/또는 차량 플러그 케이블에 대한 튼력 및 토크 테스트 |
| 장비 구조 스케마 |
그림 1의 스케마 다이어그램 참조
|
| 제어 동작 모드 | PLC 자동 제어, 터치 스크린 작동 |
| 드라이브 모드 | 전기 |
| 긴장시켜 | 160N, 200N, 240N, 250N 및 500N의 사양을 충족합니다. |
| 토크를 적용합니다. | 각각 0.6N·m, 0.7N·m, 1.2N·m, 1.5N·m, 2.3N·m 및 11.0N·m의 사양을 충족합니다 |
| 토크 바퀴 | 100mm ((Ф200mm) ±0.5mm |
| 전압 주파수 | 1 시간/초, 전기 신호를 통해 실제 긴장 시간을 감지 |
| 당기는 수 | 1-999999 번, 미리 설정할 수 있습니다, 기본은 100 번 ± 1 번 |
| 토크 적용 시간 | 0-99H59M59S, 미리 설정할 수 있습니다. |
| 전력 차단 보호 | 전원 끄는 데이터 저장 및 메모리 기능 |
| 장착장 | 보편적 클램프 세트 |
| 무게를 맞추는 선택 표 |
|
세부 사항
