| 브랜드 이름: | Sinuo |
| 모델 번호: | SN4412 |
| MOQ: | 1 |
| 지불 조건: | T/T |
| 공급 능력: | 1개월당 10세트 |
IEC 60529 IPX9K 도로용 차량 80±5 °C의 방수 시험 장비
준수 된 표준 및 조항
I.DIN 40050-9: 도로 차량; 보호 수준 (IP 코드); 외계 물체 보호; 물 및 접촉; 전기 장비
2ISO 20653:2013 도로 차량-보호 수준 (IP 코드) - 외부 물체, 물 및 접근에 대한 전기 장비 보호
3. IEC 60529: 2013 장막이 제공하는 보호 수준 (IP 코드)
제품 개요
이 장비의 주요 목적은 도로 자동차 전기 부품, 램프 및 전자 및 전기 제품 장반의 보호에 대한 IPX6K 및 IPX9K 방수 테스트를 수행하는 것입니다.그것은 자연 환경 또는 인공 고압 자동차 세탁을 시뮬레이션하도록 설계 된 방수 테스트 장비입니다.장비의 주요 구성 요소는: 고압 및 고온 플링저 물 펌프, 3단계 비동기 모터,그리고 물 펌프의 입구와 출구 파이프는 고압 튜브로 연결되어야 합니다.; 장비는 주로 제어 캐비닛, 물 공급 시스템, 고압 노즐, 노즐 전기 조정 브래킷 및 샘플 회전판으로 구성됩니다.
기술 매개 변수
1이 시험은 작은 장 (최대 크기 250mm를 초과하지 않는 표본) 및 큰 장 (최대 크기 250mm를 초과하거나 동등한 표본) 의 필요를 충족합니다.시험된 최대 표본 크기는: Ø1150mmX750mm
2표준 그래픽에 따라 사용자 정의, 표준 IPX9K 요구 사항을 충족;

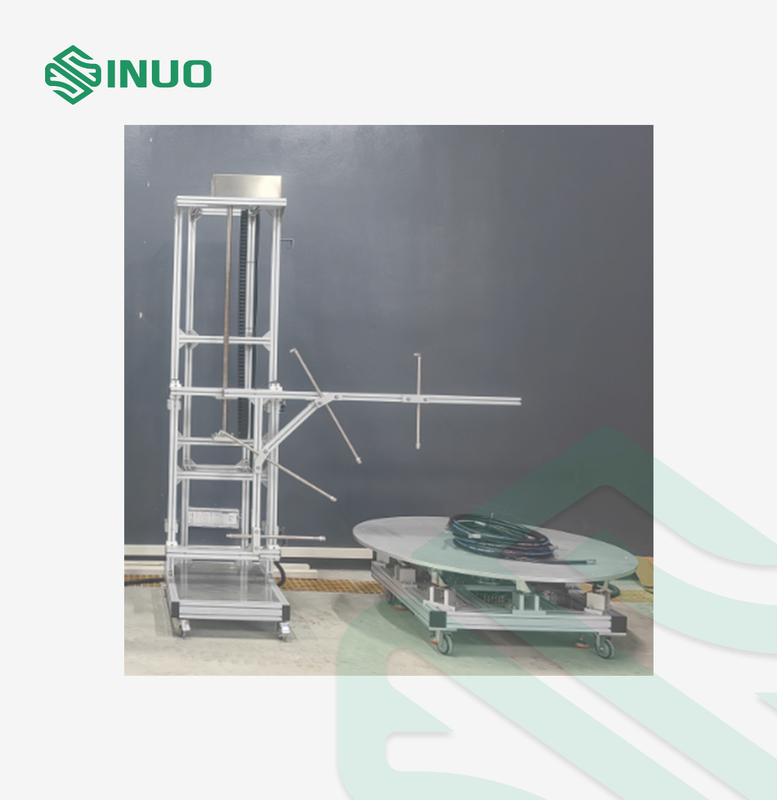

3큰 제품 노즐 브래킷에 사용: 바닥은 전기로 앞으로 뒤로 이동 할 수 있습니다, 위와 아래 높이는 전기적으로 이동 할 수 있습니다.그리고 90도 아래로 노즐은 전기적으로 왼쪽과 오른쪽으로 이동 할 수 있습니다.
| 노즐 각도 | 작은 장 (0°, 30°, 60°, 90°), 큰 장의 수직면 90° |
| 물 스프레이 압력 | 8MPA-10MPA (조정 가능) |
| 물 스프레이 흐름 | 14L/MIN-16L/MIN (조정 가능) |
| 물 스프레이 거리 | 100~250mm 조절이 가능합니다. |
| 시험용 제품 전원 켜기 작업 | 테스트 제품 인터페이스 제공 |
| 물 펌프 | 이탈리아에서 수입 된 고압 및 고온 물 펌프. 물형 껍질은 각 노즐의 작업을 제어하기 위해 4 개의 고온 및 고압 피스톤 밸브를 사용합니다. |
| 센서 | 전자 압력 센서 출력 압력 값, 터빈 흐름 미터 출력 흐름 값 |
| 통제 | 시간, 압력 및 흐름의 자동 제어. 그것은 각 노즐의 작업 시간, 흐름 및 압력을 제어 할 수 있습니다.부스터 펌프의 속도는 설정 된 흐름과 압력을 달성하기 위해 주파수 변환기의 주파수를 변경하여 제어 할 수 있습니다모든 데이터는 제어판에 지능형 기기 디스플레이를 통해 변환됩니다. |
| 표시 | 7인치 웨인뷰 컬러 터치 스크린 |
| 인터페이스 언어 | 영어, 터치 스크린 입력 |
| 작동 모드 | 작은 제품에서는 0°, 30°, 60°, 90° 사이클 동작, 큰 제품에서는 노즐의 수직 이동 90° 또는 두 모드의 조합 |
| 디스플레이 기능 | 샘플링 데이터와 설정 매개 변수를 실시간으로 동적으로 갱신합니다. 압력, 흐름, 온도, 시험 시간 등을 표시할 수 있습니다. |
| 보호 기능 | 누출 보호, 과부하 보호, 단회로 보호, 인원 운용 안전 보호 |
| 물탱크 용량 | ≥ 200L |
| 장비 전원 공급 | AC380V, 50HZ, 30KW |
| 시험 물 온도 | 80±5 °C에서 제어할 수 있다. |

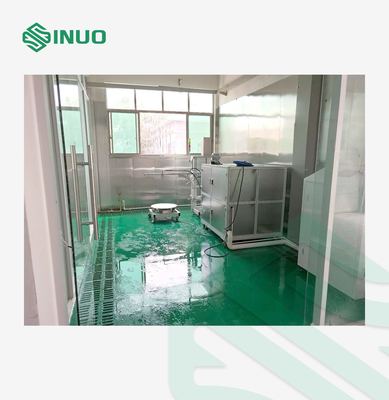

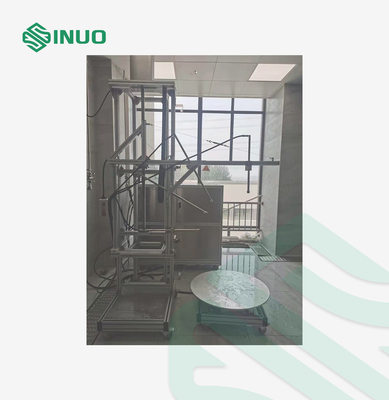

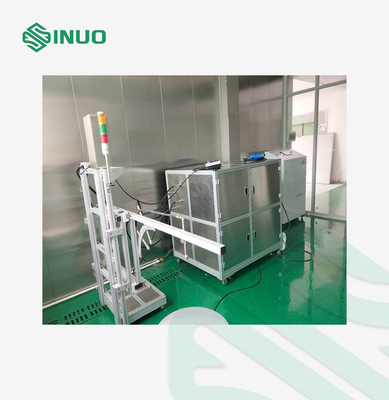

세부 사항
