IEC 62196-1 전기차 충전 인터페이스 기계적 부하 시험 장치
준수 된 표준 및 조항
IEC 62196-1Ed.4CDV 2020 제16항16, IEC62196-1:2022
장비 개요
This device is a special test instrument used to detect whether the force required to pull the plug out of the socket and the force required to insert the plug into the socket are within the specified range그것은 전기 액세서리, 가전 제조업체에 필수 장치입니다.일상용 전기 기기를 검출하는 품질 검사 부서와 과학 연구 기관.

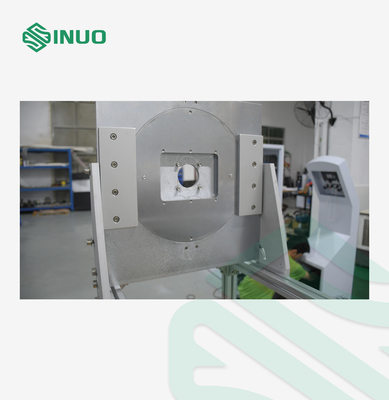

구조적 특징:

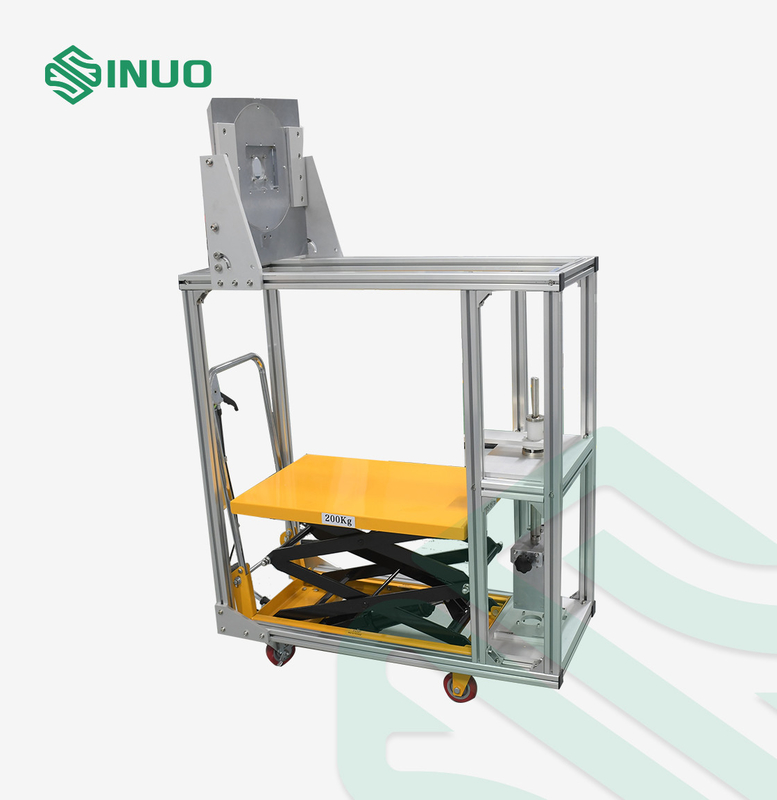

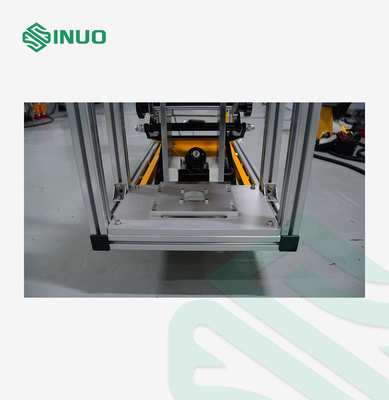

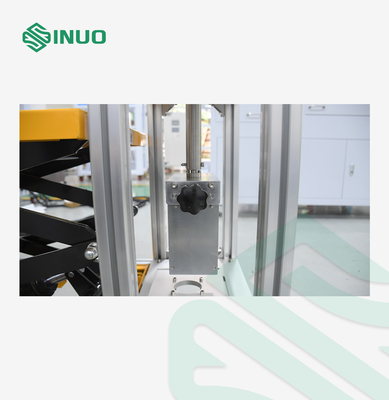

이 장치는 주로 충전 부하 테스트 장치와 플러그인 힘 테스트 장치로 구성됩니다. 당기는 힘 장치는 설치 장착 장치와 아래에있는 클램핑 장치, 주요 무게,추가 무게, 및 시험 플러그 및 소켓; 삽입 힘 장치는 주 무게, 추가 무게, 장착 좌석 및 시험 플러그 및 소켓으로 구성됩니다. 경험에 따라,당기는 클램프가 반중량으로 변경됩니다., 무게 갈고리가 시험 플러그에 직접 연결되며, 샘플을 붙잡기 위해 클램프가 구성되어 있습니다.그리고 수동 운송의 불편을 피하기 위해 무게 또는 삽입 힘의 주요 무게를 들어 올리기 위해 리프트가 사용됩니다.. , 업무의 효율성을 향상시키고 노동 비용을 줄입니다.
기술 매개 변수
1충전 부하 테스트는 요구 사항을 충족해야합니다.
시험 전원 공급 장치 플러그 또는 시험 차량 플러그, 클램핑 장치, 부하 운반 장치, 주중량의 총 질량추가 무게는 1 표의 규정에 따른 견인력을 발휘해야 합니다.추가 무게의 질량은 당겨진 힘의 10분의 1에 해당하는 힘을 발휘하도록 해야 합니다.그리고 5cm 높이의 주요 무게에 추가 무게를 떨어 뜨립니다.
| 가등 전류 또는 최대 연속 작동 전류 | 힘 | |
| AC, DC | 6 |
165 |
| 40 |
300 | |
| AC | 80 |
440 |
| 150 < I ≤ 250 | 660 | |
| DC | I>80 | 750 |
| 시험 대상이 AC 전원 소켓 또는 차량 소켓일 경우, 시험 부하는 300N이고, 시험 대상이 DC 차량 소켓일 경우, 시험 부하는 750N입니다. | ||
그래프 1 다른 등급 전류의 중력 부하
무게 선택
도표 1에 따르면, 전류에 따라 적절한 무게를 선택하고 테스트를 수행합니다. 예를 들어 165N=148.5+16.5
300N=270+30
440N=396+44
660N=396+44+154+66
750N=396+154+44+66+15+75
그 중 에서 148.5N, 270N, 396N 는 갈고리 가 있는 주요 무게 이다. 모양 과 크기 는 첨부 그림 에 나타난다.
SN1013C-10. 16.5N, 30N, 44N, 154N, 66N, 15N, 75에 표시됩니다.
구멍이 있는 추가 무게의 모양과 크기는 첨부 그림 SN1013C-13에서 나타납니다. 다른 크기 무게
코드는 나중에 사용자 정의 할 수 있습니다.
2충전 플러그 당기는 힘 테스트는 요구 사항을 충족해야합니다.
테스트 전에 스핀의 기름을 씻어내십시오. 시험 전원 공급 장치 플러그 또는 테스트 차량 플러그 삽입 상자를 전원 공급 장치 소켓 또는 소켓에서 10 회로 꺼내십시오.그 다음 플러그와 함께 펌프에 그것을 클램프하고 다시 테스트를 수행충전 플러그는 꺼내거나 플러그에 연결할 때 균일한 속도로 움직일 필요가 없습니다.그리고 삽입 힘과 당기는 힘은 무게와 플러그의 중력과 같고 수직으로 아래로.
3시험 표준 플러그
시험 플러그는 표면 거름이 0을 초과하지 않는 완화제철의 얇게 닦은 접촉으로 구성되어야 한다.8μm의 작업 길이를 넘고 ±0의 허용도와 함께 명목 거리에 배치됩니다..5 mm. 다른 종류의 핀의 경우 핀의 차원 또는 핀의 표면 사이의 거리는 관련 표준에 명시된 최소 차원을 준수해야 합니다.
