| 브랜드 이름: | Sinuo |
| 모델 번호: | SN888-5400L |
| MOQ: | 1 |
| 지불 조건: | T/T |
| 공급 능력: | 1개월당 10세트 |

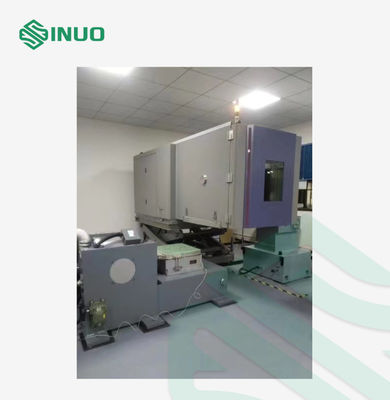

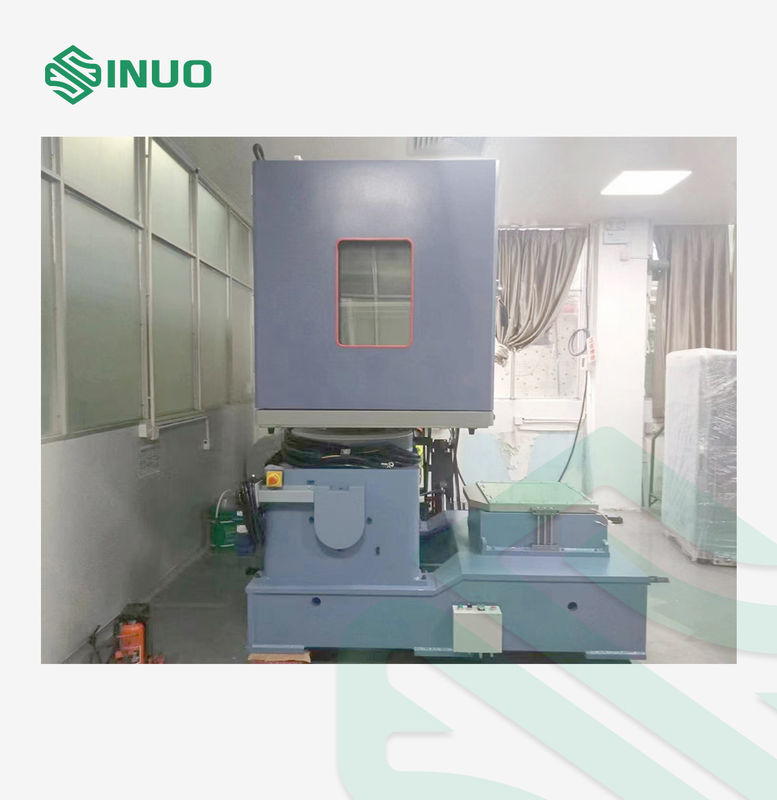

IEC60068-2-2 기후 챔버 테스트 장비와 함께 진동 쉐이커 -40°C+180°C
준수 된 표준 및 조항
IEC 60068-2-1:2007 전기 및 전기 제품의 환경 시험 - 2-1부: 시험 - 시험 A: 냉, IDT
IEC60068-2-2: 2007 환경 테스트-부 2-1:시험-시험 B-건조 열, IDT
IEC60068-2-30:2005 환경 테스트-부 2-30:시험-시험 Db: 습한 열, 순환 (12h+12h 사이클),IDT
IEC60068-2-78:2001 환경 테스트-부 2-78:시험-시험용실: 습한 열, 일정
국가, IDT
제품 개요
그것은 항공, 항공, 항공 석유, 화학물질, 전자,통신 및 다른 과학 연구 및 생산 부대동시에, 전기 진동 스트레스는 테스트 챔버에서 특정 기간에 따라 테스트 샘플에 적용 될 수 있습니다.제품 소개는 두 부분으로 나뉘어 있습니다., 첫 번째 부분은 전기 자기 진동 테스트 기계 SN553-EV322HG120VT120.GP.VCS-2, 그리고 두 번째 부분은 온도, 습도 및 진동 세 포괄적인 테스트 챔버 SN888-7200B-CT
기술 매개 변수
| 입력 채널 | |
| 입력 채널 수 | 2개의 동시에 입력 채널 |
| 입력 신호 유형 | 전압/전하 |
| 입력 저항 | > 110 kΩ |
| 최대 입력 전압 범위 | ±10V |
| 최대 충전 입력 범위 | ±10000PC |
| SNR | >100dB |
| 필터 | 160dB/옥타브 아날로그 필터 |
| 입력 인터페이스 | 세 가지 선택적 입력: 전압, ICP 및 충전 |
| 최대 입력 | 士10VPEAK |
|
아날로그/디지털 변환기 (ADC) |
24비트 해상도, 동적 범위: 114dB, 최대 샘플링 주파수 192kHz |
| 회로 특성 | 입력 인터페이스는 내장된 ICP 일정한 전류 소스와 전하 증폭기를 가지고 있으며, 10V/1V의 두 범위와 선택적 AC/DC 결합, 그리고 아날로그 항 변동 필터. |
| 출력 채널 | |
| 출력 채널 수 | 2개의 출력 채널 |
| 출력 신호 유형 | 전압 신호 |
| 출력 임페던스 | <30Ω |
| 최대 출력 전압 범위 | ±10V |
| 최대 출력 전류 | 100mA |
| 진폭 정확도 | 2mV |
| 하모닉 왜곡 | <-95dBfs |
| 필터 | 160dB/옥타브 아날로그 필터 |
| 채널 일치 | 진폭 0.04dB, 단계 ± 0.5 |
|
디지털/애날로그 변환기 (DAC) |
24비트 해상도, 동적 범위: 120dB, 최대 샘플링 주파수 192kHz |
| 회로 특성 | 아날로그 안티 알라이징 필터; 출력 보호 회로 |
| 시험 유형 | 무작위 진동 제어/시누소이드 제어/유형 충격 제어 |
디지털 진동 조절기 기능 설명
무작위 제어
사용자 정의 전력 스펙트럼 다이어그램 (목적 스펙트럼 편집기에서 만든) 에 따르면, 무작위 제어는 전송 함수 평형의 방법을 채택합니다.실시간 및 정확한 다채널 클로즈 루프 제어를 신속하게 구현하기 위해 연속 출력 가우스 상수 신호내장된 적응 제어 알고리즘은 시스템 비선형성, 공명 주파수 및 부하 변화에 빠르게 반응합니다.
주파수 범위: 0~4800Hz, 18750Hz까지 확장 가능
해상도: 100, 200, 400, 800, 1600, 3200 스펙트럼 선
제어 전력 범위: > 90dB
제어 전략: 단일 채널 제어, 가중 평균, 최대 값, 최소 값.
시네스 컨트롤
시노스 파동 형태의 진폭을 제어하는 아날로그 품질의 시노스 및 시노스 스웨이프 신호를 제공합니다.그리고 머무는 기간은 시누소이드 신호의 시간 또는 주기의 수를 설정하여 결정할 수 있습니다.
주파수 범위: 1Hz~5000Hz, 10000Hz까지 확장 가능
닫힌 루프 시간: 5mS
하모닉 왜곡: <-100dB
주파수 스파이 모드: 선형 주파수 스파이 0~6000 Hz/min
스파이드 방향: 위, 아래
스웨이프 기간: 스웨이프 또는 테스트 시간으로 설정할 수 있습니다.
고전적 충격
전송 함수 평화 방법을 채택 하 고, 반 시노스 파동, 벨 파동, 직사각형 파동, 트레페소이드 파동, 앞 피크 톱톱파동, 뒷 피크 톱톱파동, 삼각형 파동사용자는 또한 자신의 필요에 따라 펄스 피크 값을 입력할 수 있습니다..
펄스 지속시간 0.5~3,000mS
최대 분석 대역폭 18750Hz
프레임 크기: 최대 16384
표준을 충족: MIL-STD-810 (미국 군사 표준), ISO 표준, 사용자 정의 중단 제어 제한.

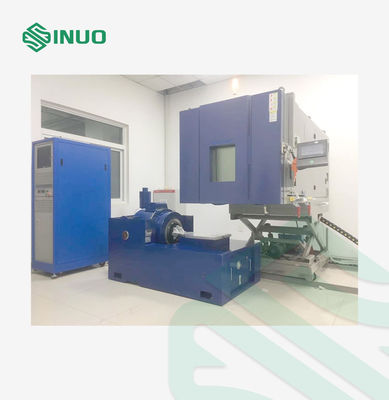

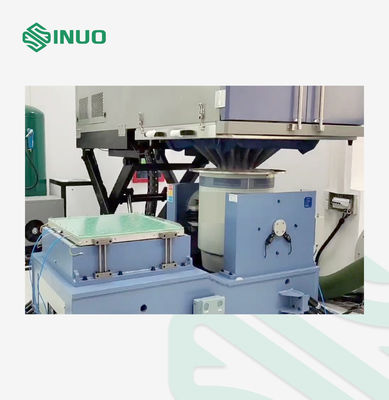

세부 사항
