| 브랜드 이름: | Sinuo |
| 모델 번호: | SN553-EV322HG120VT120.GP.VCS-2 |
| MOQ: | 1 |
| 지불 조건: | T/T |
| 공급 능력: | 1개월당 10세트 |
IEC60068-2-78 전기 자기 진동 테스트 기계 시너지 무작위 고전 충격
준수 된 표준 및 조항
GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC 및 ASTM와 같은 국가 및 국제 표준에 따라
제품 개요
진동 테스트는 실제 환경에서 어떻게 반응하는지 확인하기 위해 부품이나 장치를 흥분하거나 충격을 주는 행위입니다. 진동 테스트의 응용 범위는 매우 넓습니다.회로판과 같은 산업용 제품, 항공기, 선박, 로켓, 미사일, 자동차 및 가전제품
기술 매개 변수
| A20T34 전자기 흥분 발전기 매개 변수 | |
| 최대 시누소이드 흥분 힘 | 2200Kg.f 피크 |
| 최대 무작위 흥분 힘 | 2200Kg.f rms |
| 최대 충격 흥분 힘 | 4400Kg.f |
| 주파수 범위 | 1~3000 Hz |
| 최대 이동량 | 76mm p-p |
| 최대 속도 | 2.0m/s |
| 최대 가속 | 90g |
| 첫 번째 순위 공명 주파수 | 3200 Hz±5% |
| 유해물 | 400kg |
| 진동 격리 주파수 | 2.5 Hz |
| 이동 코일 지름 | F320mm |
| 이동 코일 무게 | 25kg |
| 테이블에 나사 | 17×M10 |
| 플럭스 누출 | <10가우스 |
| 허용되는 특이한 모멘트 | 500N.m |
| 장비 크기 | L 1200mm × W 870mm × H 1100mm (올림형 테이블) |
| 장비 무게 | 1700Kg (평면 슬라이드 테이블 제외) |
| LA-22K 디지털 스위치 전력 증폭기 | |
| 출력 전력 | 22KVA |
| 출력 전압 | 100V |
| 출력 전류 | 220A |
| 증폭기 효율성 | ≥90% |
| SNR | > 75 dB |
| 하모닉 왜곡 | 00.5% THD @ 500Hz |
| 입력 신호 범위 | ±10 V피크 |
| 출력 DC 안정성 | <5mVdc |
| 증폭기 무게 | 500kg |
| 증폭기 크기 | W 880mm × D 580mm × H 1520mm |
| 세르보 보호 시스템 | |
| 기능 | 온도, 바람 압력, 과도한 이동, 과도한 전압, 과도한 전류, 입력 전압 이하, 외부 결함, 제어 전원 공급, 논리 결함, 입력 단계 손실 |
| 디지털 진동 제어기 VCS-2 | |
| 하드웨어 구성 | 2개의 동시에 입력 채널, 1개의 출력 채널 |
| 제어 기능 모듈 | 시네스, 무작위, 클래식 쇼크 |
| 제어 컴퓨터 | 17인치 LCD 모니터, 키보드/오프틱 마우스와 함께 오리지널 Acer 컴퓨터 |
| 소프트웨어 | 영어 동작, 시간 영역 및 주파수 영역 분석, 신호 소스, 시노 주파수 스웨이프 분석, 등 자동으로 WORD 테스트 보고서를 생성 할 수 있습니다.신호와 데이터를 저장, 테스트 매개 변수 및 분석 기능을 설정합니다. |
| 운영체제 | 윈도우 10 |
| 가속 센서 LAB |
주파수 범위: 1~12000Hz 감수성: 50mv/g 온도 범위: -24~250°C |
| VT120 수직 확장 테이블 | |
| 소재 | 마그네슘 합금 |
| 테이블 크기 | 1200mm × 1200mm |
| 고정된 구멍 | M10 스테인레스 스틸 나사 장갑, 내구성 있고 마모에 저항합니다. |
| 상단 사용 빈도 | 350 Hz, 무작위 2000 Hz |
| 무게 | 약 120kg |
| HG120 수평 오일 필름 슬라이드 테이블 | |
| 소재 | 마그네슘 합금 |
| 테이블 크기 | 1200mm × 1200mm |
| 고정된 구멍 | M10 스테인레스 스틸 나사 장갑, 내구성 있고 마모에 저항합니다. |
| 상단 사용 빈도 | 시노스 2000 Hz, 무작위 2000 Hz |
| 무게 | 약 227KG (연결 헤드 없이) |
| B752S 냉각 팬 (음소장기와 함께) | |
| 팬 전력 | 7.5KW |
| 팬 흐름 속도 | 22m3/분 |
| 전기 요구 사항 | |
| 전원 공급 | 3단계 380V/50Hz, 35KVA |
| 압축 공기 | 0.6Mpa |
| 토양 저항 | ≤4Ω |

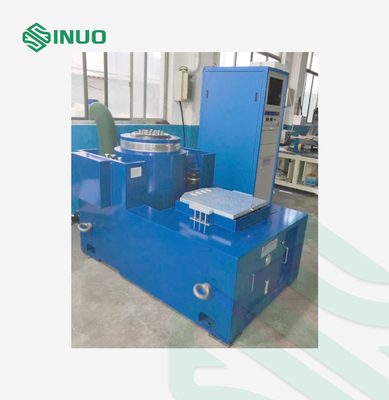

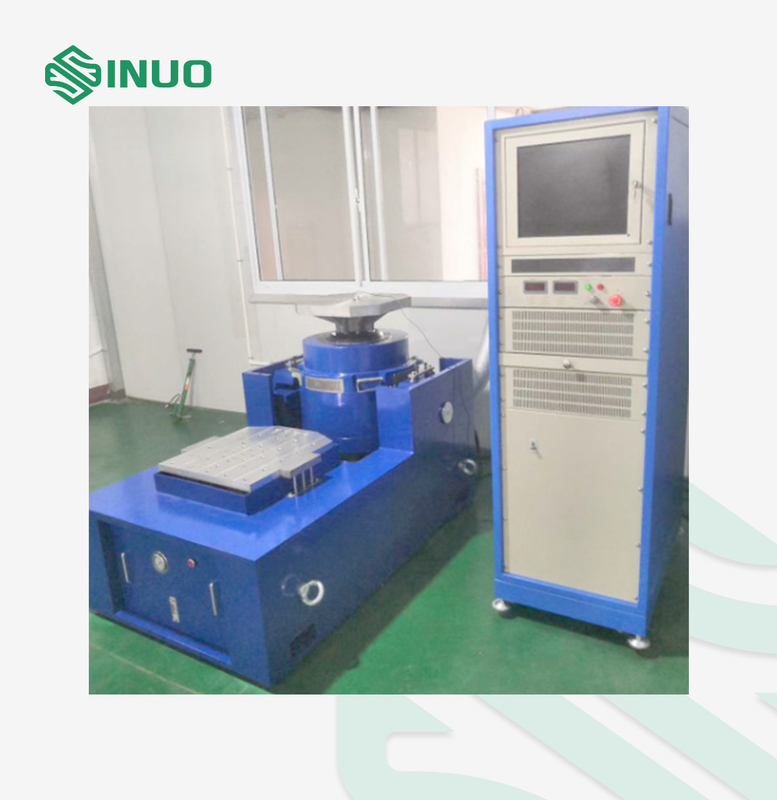

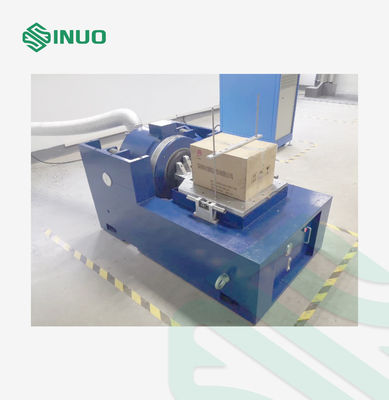

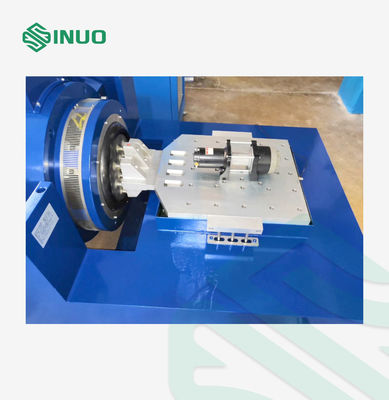

세부 사항
