| 브랜드 이름: | Sinuo |
| 모델 번호: | SN881B-1000L |
| MOQ: | 1 |
| 지불 조건: | T/T |
| 공급 능력: | 1개월당 10세트 |

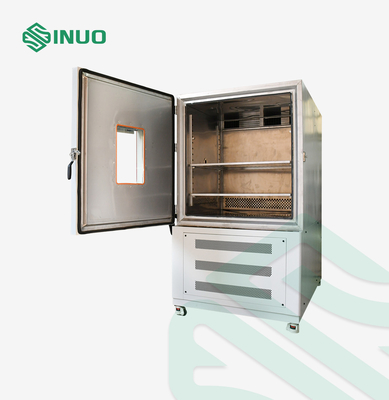

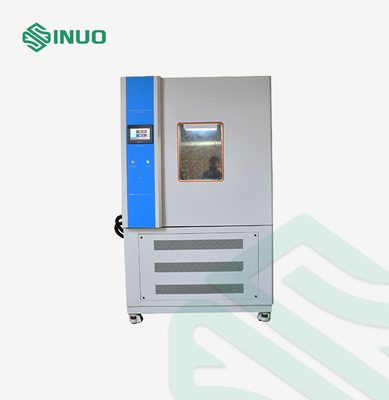

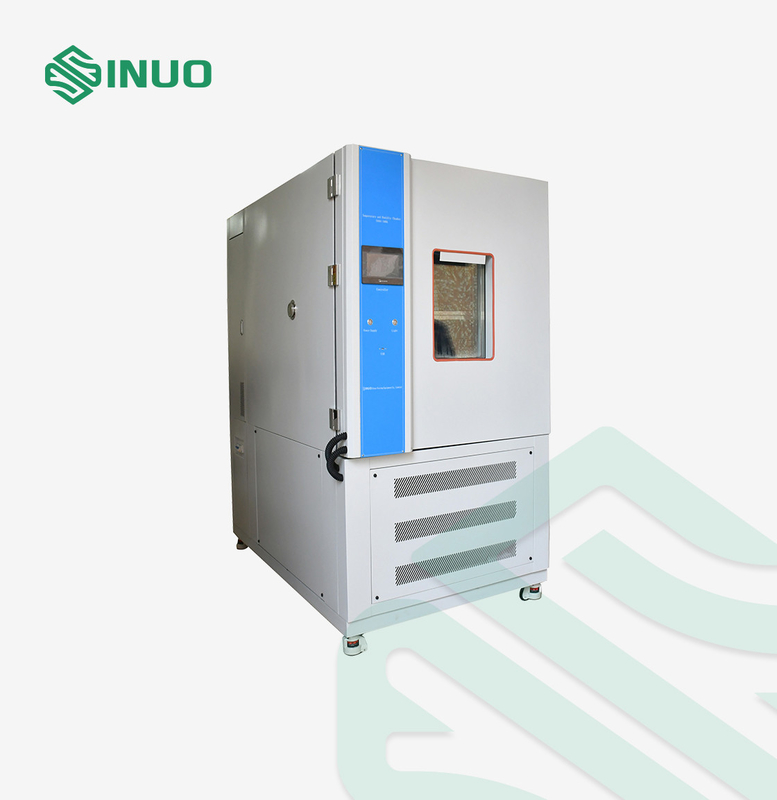

IEC60068-2-78 -70°C 냉정 평형 일정한 온도 및 습도 시험실 1000L
준수 된 표준 및 조항
IEC60068-2-1:2007 환경 테스트-부 2-1: 테스트-시험 A: 냉, IDT
IEC60068-2-2:2007 환경 테스트-부 2-1: 테스트- 테스트 B 건조 열, IDT
IEC60068-2-78:2012 환경 테스트-부 2-78: 테스트-시험용실: 습한 열, 평형 상태, IDT
IEC60068-2-30:2005 환경 테스트-부 2-30: 시험-시험 Db: 습기 열, 순환 (12h+12h 사이클), IDT
제품 개요
콜드 밸런스 터치 지능형 프로그래밍 가능한 온도 제어기 (전력 절약 제어기)
이 시험 장비는 다음을 금지합니다.
1불화성, 폭발성 및 휘발성 물질 샘플의 검사 또는 저장
2부식성 물질 샘플의 검사 또는 저장
3생물학적 표본의 검사 또는 보관
4강한 전자기 방출원으로부터 샘플을 검사하거나 저장
시험 환경 조건: 환경 온도가 +25°C이고 상대 습도가 ≤85%이고 시험 방에는 표본이 없습니다.
기술 매개 변수
| 제품 이름 | 프로그래밍 가능한 일정한 온도 및 습도 시험실 |
| 제품 모델 | SN881B-1000L |
| 부피, 크기 및 무게 | |
| 명목 내용량 | 1000L |
| 무게 | 약 560kg |
| 성능 | |
| 온도 범위 | -70°C→+150°C |
| 습도 범위 |
(20%98) %RH (온도: 20°C~85°C, 온도 및 습도 제어 범위 차트를 참조하십시오, 활성 열 부하가 없습니다.)
|
| 온도 변동 | ±0.5°C |
| 습도 변동 | ≤2.5% |
| 온도 오차 | ≤±2.0°C |
| 습도 오차 | ≤±3% |
| 가열 시간 | 부하가 없는 평균 2~3°C/분 |
| 냉각 시간 | 부하가 없는 평균 0.7~1°C/분 |
| 부하 조건 | 아무 것도 없습니다 |
| 작업 소음 |
9점의 평균을 테스트하기 위해 가중치를 사용한다. 각 테스트 포인트는 가로적으로 소음원으로부터 1m 떨어져 있고 지상에서 1m 높이다.) 소음 수준≤70dB (A) (음파 격리된 공간에서 25°C의 주변 온도와 낮은 음향으로 측정됩니다. |
| 구조 | |
|
방열된 건물 껍질
|

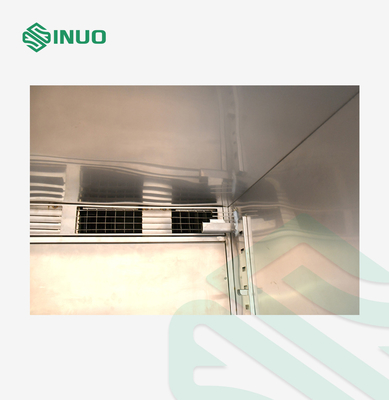

1- 박스 단열 재료: 100mm 고온 저항성 딱딱한 폴리우레탄 폼. 2문 단열 재료: 100mm 고온 저항성 딱딱한 폴리우레탄 폼. 3외벽 재료: A3 보드 스프레이 4내부 벽 재료: 닦은 스테인레스 스틸 판 SUS # 304 |
| 바닥 구조 강도 | 테스트 챔버 바닥의 트랙의 중량: ≤100Kg/m2 (부하) |
| 에어컨 채널 |
1.팬, 히터, 증발기 (부연기), 배수 장치, 압력 균형 포트, 조절 가능한 공기 안내판, 온도 센서 2스테인레스 스틸 장축 원심방향기: 4 단위/90W |
| 시험실의 표준 구성 |
1팩트 내 에너지 절감 램프: LED 에너지 절감 램프 2평평한 탑재 손잡이 3납 구멍: φ50mm 1개 4창문 400x600x40mm 3층 진공 가열 유리. 5문 힌지: SUS # 304 수입 힌지 |
| 상자 문 |
1안전 문 잠금 장치 (문 문은 시험실에서 열 수 있습니다) 를 갖추고, 문은 응축을 방지하기 위해 전기 열을 장착합니다.방열 유리 관측 창의 시야 범위가 대략 (W400×H600mm). 전기 난방 장치 문 프레임에 응축 방지 2단장 문은 바깥쪽으로 열립니다. 힌지는 왼쪽에 있고 손잡이는 오른쪽에 있습니다. |
| 제어판 | 컨트롤러는 600 7인치 디스플레이 화면, 온도 (습도) 제어 디스플레이 화면, 작동 표시등 및 조명 버튼 |
| 기계실 | 냉각 장치, 압축기 물 트레이, 압력 완화 장치, 난방 장치 |
| 배급 캐비닛 | 배포판, 냉각 팬, 주 전원 스위치, 트랜스포머, 중간 릴레이, 시간 릴레이, 고체 상태 릴레이, AC 접촉기, 단속기 |
| 히터 |
1난방 전력: 약 4KW 2난방 제어 방법: SSR (고체 상태 릴레이) 접촉없는 같은 기간 펄스 너비 변조 3피인형 열 파이프 모양의 스테인리스 스틸 전기 히터 |
| 전원 케이블 구멍 | 상자의 뒷쪽에 위치해 있습니다. |
| 냉각 시스템 | |
| 온도 및 냉각 장비 |
1냉각 방법: 공기 냉각 2히타치 또는 에머슨의 저온 및 소음 저하의 소용돌이 극저온 냉각 시스템 (공기로 냉각 된 열 분산 방법). |
| 온도와 냉각 교환 장치 | 두 단계 냉각 시스템 히타치 또는 에머슨 저소음 스크롤 압축기. 초고 효율 SWEP 냉각 석탄 열 및 냉각 교환 디자인을 채택 [스웨덴에서 제조 (sus#316) ]전통적인 내부 나선형보다 효율적입니다.. |
| 난방 부하 조절 |
1전통적인 디자인과 비교하면 제어 안정성과 재생성이 더 높으며 전력 절약과 더 많은 에너지를 절약하는 슈퍼 효율성을 달성합니다. 2테스트 될 제품의 가열 부하를 효과적으로 제거하기 위해 차가운 석탄 흐름 장치의 자동 조정을 채택 기술 동기화 |
| 냉각 압축기 | 히타치나 에머슨 |
| 고효율 부품 |
1스트로틀링 장치는 수입 Chiming 냉장고 액세서리를 채택합니다. 2콘덴서와 증발기는 AC&R 이중 스포일러 유형의 알루미늄 핀 장치를 채택합니다. |
| 확장 시스템 | 용량 조절 냉각 시스템 (출혈관 튜브) |
| 증발 콘덴서 | 모든 구리 튜브 열 교환기 |
| 냉장고 제어 방법 |
1냉각 시스템은 충격 흡수 튜브와 같은 진동 및 노이즈 감축 조치로 설계되었습니다. 2. 압축기 반환 공기 냉각 회로 3증발 압력 조절 밸브 4제어 시스템의 컨트롤러는 시험 조건에 따라 냉각 압축기의 작동 조건을 자동으로 조정합니다.및 에너지 절감 원칙을 달성하기 위해 출력 냉각 용량을 제어 할 수 있습니다. |
| 냉장료 | 하니웰 R404a (오존층 감소 지수 0) |
| 전기 제어 시스템 | |
| 제어기 모델 | 콜드 밸런스 터치 지능형 프로그래밍 가능한 온도 제어기 (전력 절약 제어기) |
| 제어기 기술 매개 변수 |
온도와 습도 입력 신호 건조하고 습한 전구 PT100x2 해상도: 온도 ±0.01°C, 습도 ±0.1%R.H. 상부와 하부 경계 대기 및 경보 기능이 있습니다. 9개의 PID 제어 파라미터 설정 세트, PID 자동 계산 건조 및 젖은 램프 자동 수정 화면 정확도: 온도 ±0.1°C+1자리, 습도 ±1%R.H+1자리 온도 기울기: 0.1 ~ 9.9 설정할 수 있습니다. |
| 제어 방법 |
1BTHC 균형 온도 및 습도 제어 방법 + DCC 지능 냉각 용량 제어 + DEC 지능 전기 제어 (온도 및 습도 테스트 장비) 2. 반 통합 포화 PID 3BTC 균형 온도 제어 방법 + DCC 지능형 냉각 용량 제어 + DEC 지능형 전기 제어 (온도 테스트 장비) |
| 화면 표시 기능 |
1화면 대화 스타일을 채택하고, 키 입력이 필요하지 않으며, 옵션은 화면에 직접 만질 수 있습니다. 2온도 설정 (SV) 및 실제 (PV) 값이 직접 표시됩니다. 3현재 실행 중인 프로그램 번호, 세그먼트, 남은 시간 및 사이클 수를 표시할 수 있습니다. 4연산 누적 시간 함수. 5온도 프로그램 설정 값은 그래픽 곡선으로 표시되며, 프로그램 곡선 실행의 실시간 표시 기능이 있습니다. 6별도의 프로그램 편집 화면을 가지고 있으며, 각 페이지에 온도, 습도 및 시간의 최소 5 세그먼트를 입력 할 수 있습니다. 7- 영어는 마음대로 바꿀 수 있습니다. 8. 결함 명령 화면이 표시됩니다. 9화면 백라이트는 조절할 수 있습니다. 10화면 보호 기능은 타이머, 타이머 또는 수동 종료 설정할 수 있습니다. |
| 안전 보호 장치 | |
| 냉각 시스템 |
압축기 과열 압축기 오버플로우 압축기 과압 |
| 시험실 |
조절 가능한 과온 보호 장치 에어컨 통로 극심한 과온 팬 모터 과열 |
| 다른 것 |
누출 방지 열 튜브 공기 건조 보호가 없습니다 과부하 및 단회로 보호 전력 차단 보호 낮은 수면 보호 |
| 다른 구성 | |
| 주전력 누출 차단기 샘플 | AC380V, 50Hz, 3단계 4선 + 보호지선 |
| 다른 특별 지침 | |
| 전력 케이블 | 5 코어 (세 단계 4 와이어 + 보호 지상 와이어) 케이블 4 미터, 1 조각 (고객 요구 사항에 따라 제공 될 수 있습니다) |
| 납 구멍 | 고무 플러그로 1 개의 납 구멍, 지름 φ50mm, 위치와 양은 상자 구조가 허용하는 한 사용자 요구 사항에 따라 사용자 정의 될 수 있으며 성능에 영향을 미치지 않습니다. |
| 교통 | 자동차 포장 및 운송 |
| 사용 조건 | 조건들을 나열해 |
| 환경 조건 | 1 온도: 5°C~35°C 2상대 습도: ≤85% 3공기 압력: 86kPa~106kPa |
| 전원 공급 조건 | AC380V 3단계 4선 + 보호지선 |
| 전원 공급 |
허용되는 전압 변동 범위: AC (380±10) V 허용되는 주파수 변동 범위: (50±0.5) Hz 보호 가닥의 지상 저항은 4Ω 미만입니다. 사용자는 설치 현장에서 장비에 대응하는 용량의 공기 또는 전력 스위치를 구성해야 하며, 이 스위치는 장비에 의해 사용되기 위해 독립적이어야 합니다. |
| 배터리 용량 | 약 11kW |
| 최대 전류 | 30A |
| 스위치 | 63A (형형 케이스 누출 보호 장치) |
| 저장환경에 대한 요구사항 | 장비가 작동하지 않을 때 주변 온도는0°C~+45°C |
