온도 습도 테스트 챔버
Created with Pixso.

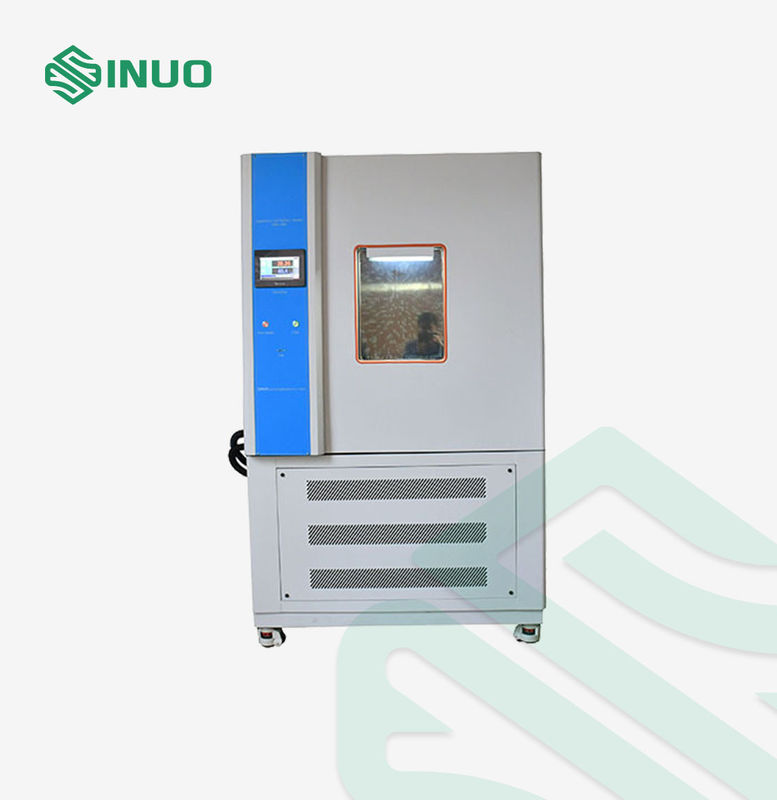

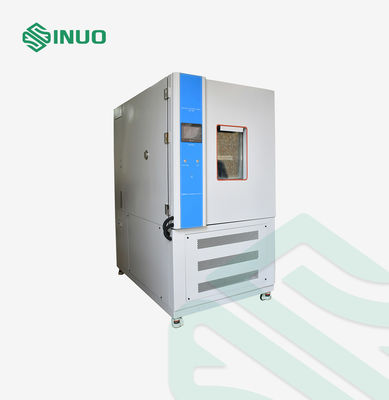

IEC60068-2-2 프로그래밍 가능한 일정한 온도 및 습도 테스트 챔버 1000L

IEC60068-2-2 프로그래밍 가능한 일정한 온도 및 습도 테스트 챔버 1000L

브랜드 이름: Sinuo
모델 번호: SN881-1000L
MOQ: 1
지불 조건: T/T
공급 능력: 1개월당 10세트
자세한 정보
원래 장소:
중국
인증:
Calibration Certificate (Cost Additional)
온도 동요:
±0.5℃
습도 변동:
≤2.5%
온도 편차:
≤±2.0C
습도 일탈:
≤±3%
안치수:
W1000* H1000*D1000mm
외형 칫수:
W1500* H2150*D1520mm
히팅 시간:
부하가 없는 평균 2~3°C/분
냉각 시간:
부하가 없는 평균 0.7~1°C/분
포장 세부 사항:
수출 포장
공급 능력:
1개월당 10세트
강조하다:

IEC60068-2-2 습도 시험실

,

1000L 습도 시험실

제품 설명





IEC60068-2-2 프로그래밍 가능한 일정한 온도 및 습도 시험실 1000L



준수 된 표준 및 조항




IEC60068-2-1:2007 환경 테스트-부 2-1: 테스트-시험 A: 냉, IDT

IEC60068-2-2:2007 환경 테스트-부 2-1: 테스트- 테스트 B 건조 열, IDT

IEC60068-2-78:2012 환경 테스트-부 2-78: 테스트-시험용실: 습한 열, 평형 상태, IDT

IEC60068-2-30:2005 환경 테스트-부 2-30: 시험-시험 Db: 습기 열, 순환 (12h+12h 사이클), IDT



제품 개요




이 시험 장비는 다음을 금지합니다.

1불화성, 폭발성 및 휘발성 물질 샘플의 검사 또는 저장

2부식성 물질 샘플의 검사 또는 저장

3생물학적 표본의 검사 또는 보관

4강한 전자기 방출원으로부터 샘플을 검사하거나 저장

시험 환경 조건: 환경 온도가 +25°C이고 상대 습도가 ≤85%이고 시험 방에는 표본이 없습니다.



기술 매개 변수




제품 이름 프로그래밍 가능한 일정한 온도 및 습도 시험실
제품 모델 SN881-1000L
부피, 크기 및 무게
명목 내용량 1000L
내부 차원 W1000* H1000*D1000mm
외부 차원 W1500* H2150*D1520mm
무게 약 560kg
성능
온도 범위 -70°C→+150°C
습도 범위

(20%98) %RH

(온도: 20°C~85°C, 온도 및 습도 제어 범위 차트를 참조하십시오, 활성 열 부하가 없습니다.)

IEC60068-2-2 프로그래밍 가능한 일정한 온도 및 습도 테스트 챔버 1000L 0

온도 변동 ±0.5°C
습도 변동 ≤2.5%
온도 오차 ≤±2.0°C
습도 오차 ≤±3%
가열 시간 부하가 없는 평균 2~3°C/분
냉각 시간 부하가 없는 평균 0.7~1°C/분
부하 조건 아무 것도 없습니다
작업 소음

소음 수준≤70dB (A)

(음파 격리된 방에서 25°C의 주변 온도와 낮은 음향으로 측정됩니다. 9점 평균을 테스트하기 위해 가중치를 사용합니다.각 시험점은 소음원으로부터 수평적으로 1m 떨어져 있으며 지상에서 1m 높습니다.)

구조

방열된 건물 껍질



외벽 재료: A3판 분사

2내벽 재료: 붓지 않은 스테인레스 스틸 판 SUS#304.

3박스 단열 재료: 100mm 고온 저항성 딱딱한 폴리우레탄 폼.

4문 단열 재료: 100mm 고온 저항성 딱딱한 폴리우레탄 폼.

바닥 구조 강도 테스트 챔버 바닥의 트랙의 중량: ≤100Kg/m2 (부하)

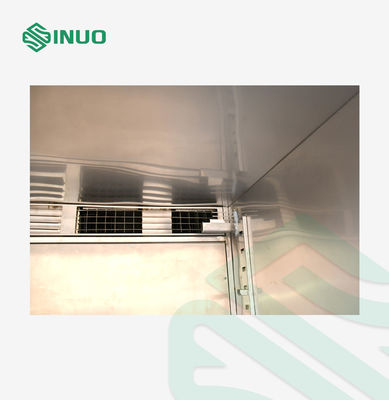

에어컨 채널

1 스테인레스 스틸 장축 원심류 팬: 4 단위/90W.

2풍풍기, 히터, 증발기 (부연기), 배수 장치, 압력 균형 포트, 조절 가능한 공기 안내판, 온도 센서

시험실의 표준 구성

1 창문 400x600x40mm 3층 진공 가열 유리

2평면으로 내장된 손잡이,

3문 힌지: SUS #304 수입 힌지

4 상자에 있는 에너지 절약 램프: 에너지 절약 LED 램프

5 납 구멍: φ50mm 1개

상자 문

1일부분의 문은 바깥쪽으로 열립니다. 힌지는 왼쪽에 있고 손잡이는 오른쪽에 있습니다.

2 안전문 잠금 장치 (문은 시험실에서 열 수 있다) 를 장착하고, 문은 응축을 방지하기 위해 전기 열을 장착한다.방열 유리 관측 창의 시야 범위가 대략 (W400×H600mm). 전기 난방 장치 문 프레임에 응축 방지

제어판 컨트롤러는 600 7인치 디스플레이 화면, 온도 (습도) 제어 디스플레이 화면, 작동 표시등 및 조명 버튼
기계실 냉각 장치, 압축기 물 트레이, 압력 완화 장치, 난방 장치
배급 캐비닛 배포판, 냉각 팬, 주 전원 스위치, 트랜스포머, 중간 릴레이, 시간 릴레이, 고체 상태 릴레이, AC 접촉기, 단속기
히터

1 핀형 열 파이프 모양의 스테인레스 스틸 전기 히터

2열기 제어 방법: SSR (Solid State Relay) 접촉 없는 동기 펄스 너비 변조

3열력: 약 4KW

전원 케이블 구멍 상자의 뒷쪽에 위치해 있습니다.
냉각 시스템
온도 및 냉각 장비

1 히타치 또는 에머슨의 저온 및 저소음 소용돌이 극저온 냉각 시스템 (공기로 냉각된 열 분산 방법)

냉각 방법: 공기 냉각

온도와 냉각 교환 장치 두 단계 냉각 시스템 히타치 또는 에머슨 저소음 스크롤 압축기. 초고 효율 SWEP 냉각 석탄 열 및 냉각 교환 디자인을 채택 [스웨덴에서 제조 (sus#316) ]전통적인 내부 나선형보다 효율적입니다..
난방 부하 조절

시험 대상의 가열 부하를 효과적으로 제거하기 위해 차가운 석탄 흐름 장치의 자동 조절을 채택하고 독일/일본 기술

기술 동기화

2전통 설계와 비교하면 제어 안정성과 재생성이 더 높으며 전력 절약과 더 많은 에너지를 절약하는 초 효율성을 달성합니다.

냉각 압축기 히타치나 에머슨
고효율 부품

1 응축기와 증발기는 AC&R 이중 스포일러 형태의 알루미늄 핀 장치를 채택합니다.

2저축장치는 수입된 Chiming 냉각 액세서리를 채택합니다.

확장 시스템 용량 조절 냉각 시스템 (출혈관 튜브)
증발 콘덴서 모든 구리 튜브 열 교환기
냉장고 제어 방법

1 제어 시스템의 컨트롤러는 시험 조건에 따라 냉장고의 작동 조건을 자동으로 조정합니다.

2 증발 압력 조절 밸브

3압축기 역공 냉각 회로

4 냉각 시스템은 충격 흡수 튜브와 같은 진동 및 노이즈 감축 조치를 가지고 설계되었습니다.

냉장료 하니웰 R404a (오존층 감소 지수 0)
전기 제어 시스템
제어기 모델 600 터치 지능형 프로그래밍 가능한 온도 컨트롤러
제어기 사양

기술 지표:

17인치 색상 터치 스크린

2두 가지 제어 방법: 프로그램/설정 값

3센서 타입: 두 개의 PT100 입력 (전자 센서 입력 옵션)

4출력 모드: 전압 펄스 (SSR) / 제어 출력: 2 채널 (온도 / 습도) / 2 채널 4-20mA 아날로그 출력/16 채널 릴레이 출력 (시동)

5제어 신호: 8 채널 IS 제어 신호/8 채널 T 제어 신호/4 채널 AL 제어 신호

6경보 신호: 16 DI 외부 장애물 경보

7온도 측정 범위: -90.00°C~200.00°C, (선택 -90.00°C~300.00°C) 오류 ±0.2°C

8습도 측정 범위: 1.0%~100%RH, 오류 ±1%RH

9통신 인터페이스: (RS232/RS485, 가장 긴 통신 거리는 1.2km [광섬유가 30km까지 도달 할 수 있습니다]);

10인터페이스 언어 타입: 영어

11중국어 문자 입력 기능이 장착되어 있습니다.

12. 프린터를 가져올 수 있습니다 (USB 기능 선택);

13여러 신호 조합 릴레이 출력, 신호는 논리적 연산 (NOT, AND, OR, NOR, XOR) 에 노출 될 수 있습니다.

PLC 프로그래밍 능력으로 지칭됩니다.

14다양한 릴레이 제어 방법: 파라미터-> 릴레이 모드, 릴레이-> 파라미터 모드, 논리 조합

모드, 복합 신호 모드

15프로그램 편집: 120개의 프로그램 그룹을 프로그래밍 할 수 있으며 각 프로그램 그룹은 최대 100개의 세그먼트를 가질 수 있습니다.

제어기 기술 매개 변수

정확도: 온도 ±0.1°C+1자리, 습도 ±1%R.H+1자리

해상도: 온도 ±0.01°C, 습도 ±0.1%R.H.

온도 기울기: 0.1 ~ 9.9 설정할 수 있습니다.

상부와 하부 경계 대기 및 경보 기능이 있습니다.

온도와 습도 입력 신호 건조하고 습한 전구 PT100x2

9개의 PID 제어 파라미터 설정 세트, PID 자동 계산

건조 및 젖은 램프 자동 수정 화면

제어 방법

1반전적 포화 PID

2BTC 균형 온도 제어 방법 + DCC 지능형 냉각 용량 제어 + DEC 지능형 전기 제어 (온도 테스트 장비)

3BTHC 평형 온도 및 습도 제어 방법 + DCC 지능형 냉각 용량 제어 + DEC 지능형 전기 제어 (온도 및 습도 테스트 장비)

화면 표시 기능

1화면 대화 스타일을 채택하고, 키 입력이 필요하지 않으며, 옵션은 화면에 직접 만질 수 있습니다.

2온도 설정 (SV) 및 실제 (PV) 값이 직접 표시됩니다.

3현재 실행 중인 프로그램 번호, 세그먼트, 남은 시간 및 사이클 수를 표시할 수 있습니다.

4연산 누적 시간 함수.

5온도 프로그램 설정 값은 그래픽 곡선으로 표시되며, 프로그램 곡선 실행의 실시간 표시 기능이 있습니다.

6별도의 프로그램 편집 화면을 가지고 있으며, 각 페이지에 온도, 습도 및 시간의 최소 5 세그먼트를 입력 할 수 있습니다.

7중국어와 영어는 마음대로 바뀔 수 있습니다.

8. 결함 명령 화면이 표시됩니다.

9화면 백라이트는 조절할 수 있습니다.

10화면 보호 기능은 타이머, 타이머 또는 수동 종료 설정할 수 있습니다.

프로그램 용량 및 제어 기능

1사용 가능한 프로그램 그룹: 최대 120 PATTEN.

2사용 가능한 메모리 용량: 총 12000 세그먼트

3반복 명령 실행: 각 명령은 최대 3200번 실행될 수 있습니다.

4이 프로그램은 대화식 스타일로 만들어져 편집, 클리어, 삽입 등의 기능이 있습니다.

5세그먼트 시간 설정 0~99시간59분

6프로그래밍 가능한 타이밍 제어 모듈 장치 x2 세트

7전원이 꺼지는 프로그램 메모리를 가지고 있으며 전원이 복원되면 자동으로 프로그램 실행을 시작하고 재개합니다.

8RS-485 또는 RS-232 통신 인터페이스

9그래픽 곡선은 프로그램이 실행될 때 실시간으로 표시됩니다.

10냉동 용량을 자동으로 조절하는 기능이 있습니다.

11그것은 시작 및 종료 기능을 계획했습니다.

12날짜와 시간 조절 기능.

13버튼과 스크린 잠금 (LOCK) 기능.

안전 보호 장치
냉각 시스템

압축기 과열

압축기 오버플로우

압축기 과압

시험실

조절 가능한 과온 보호 장치

에어컨 통로 극심한 과온

팬 모터 과열

다른 것

누출 방지

열 튜브 공기 건조 보호가 없습니다

과부하 및 단회로 보호

전력 차단 보호

낮은 수면 보호

다른 구성
주전력 누출 차단기 샘플 AC380V, 50Hz, 3단계 4선 + 보호지선
다른 특별 지침
전력 케이블 5 코어 (세 단계 4 와이어 + 보호 지상 와이어) 케이블 4 미터, 1 조각 (고객 요구 사항에 따라 제공 될 수 있습니다)
납 구멍 고무 플러그로 1 개의 납 구멍, 지름 φ50mm, 위치와 양은 상자 구조가 허용하는 한 사용자 요구 사항에 따라 사용자 정의 될 수 있으며 성능에 영향을 미치지 않습니다.
교통 자동차 포장 및 운송
사용 조건 조건들을 나열해
설치 장소

평평 한 땅 과 좋은 환기

장치 주위에는 강한 진동이 없습니다

장치 주위에 강한 전자기장 영향은 없습니다

장비 주변에는 불화성, 폭발성, 부식성 물질 및 먼지가 없습니다.

아래 그림과 같이 장비 주변에 사용 및 유지보수를 위한 적절한 공간을 남겨두어야 합니다.

AB 거리는 약 1m입니다.

IEC60068-2-2 프로그래밍 가능한 일정한 온도 및 습도 테스트 챔버 1000L 1



환경 조건 1 온도: 5°C~35°C 2상대 습도: ≤85% 3공기 압력: 86kPa~106kPa
전원 공급 조건 AC380V 3단계 4선 + 보호지선
전원 공급

허용되는 전압 변동 범위: AC (380±10) V

허용되는 주파수 변동 범위: (50±0.5) Hz

보호 가닥의 지상 저항은 4Ω 미만입니다.

사용자는 설치 현장에서 장비에 대응하는 용량의 공기 또는 전력 스위치를 구성해야 하며, 이 스위치는 장비에 의해 사용되기 위해 독립적이어야 합니다.

배터리 용량 약 11kW
최대 전류 30A
스위치 63A (형형 케이스 누출 보호 장치)
저장환경에 대한 요구사항 장비가 작동하지 않을 때, 주변 온도는 0°C ~ + 45°C 내에서 유지해야합니다.

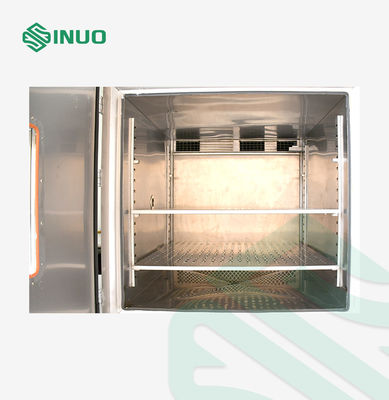

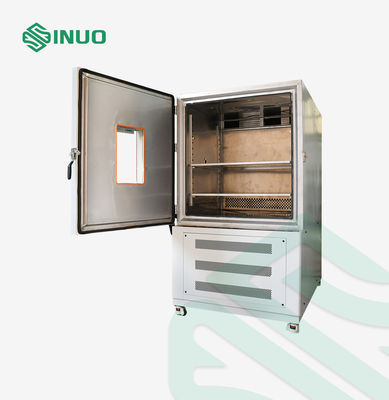

세부 사항




IEC60068-2-2 프로그래밍 가능한 일정한 온도 및 습도 테스트 챔버 1000L 2IEC60068-2-2 프로그래밍 가능한 일정한 온도 및 습도 테스트 챔버 1000L 3
