| 브랜드 이름: | Sinuo |
| 모델 번호: | SN553-EV207 |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | T/T |
| 공급 능력: | 10개 세트 / 달 |

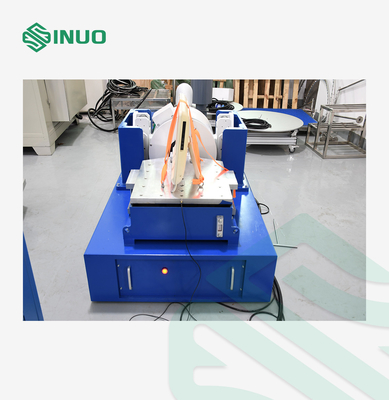

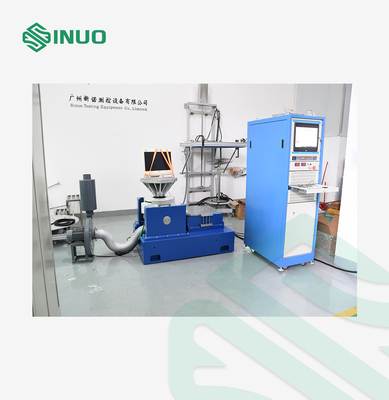

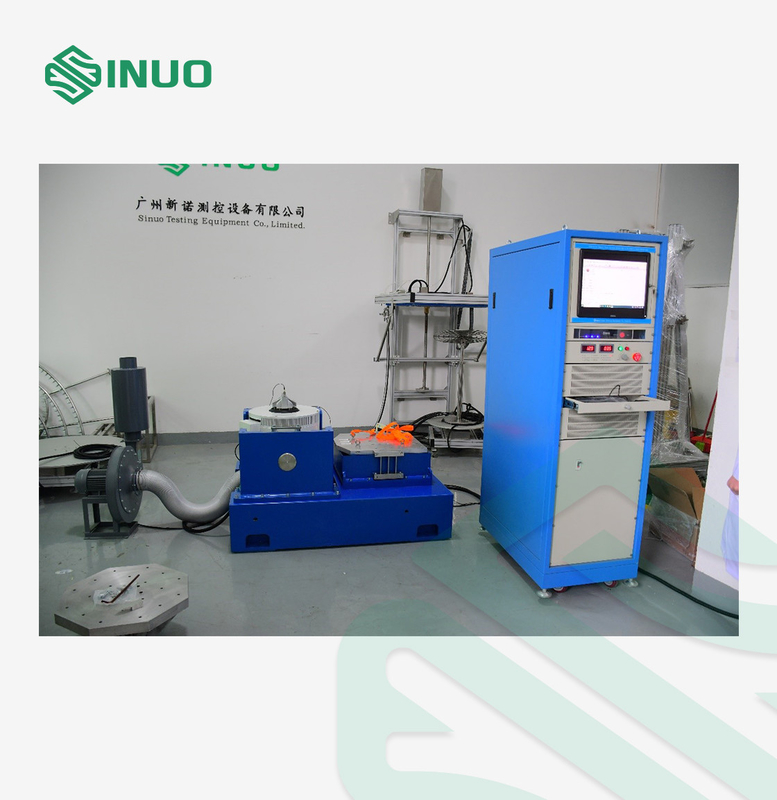

IEC 62752 EV 충전기 전자기 진동 충격 검사 기계
준수 된 표준 및 조항
IEC 62752:2016 제9항36: 전기 도로 차량의 2 모드 충전 (IC-CPD) 용 케이블 내 제어 및 보호 장치
제품 정보:
진동 테스트는 실제 환경에서 어떻게 반응하는지 확인하기 위해 부품이나 장치를 흥분하거나 충격을 주는 행위입니다. 진동 테스트의 응용 범위는 매우 넓습니다.회로판과 같은 산업용 제품, 항공기, 선박, 로켓, 미사일, 자동차 및 가전제품
특징:
a. 높은 성능과 신뢰성
닫힌 루프 제어는 DSP 프로세서에 의해 실현되며 PC는 제어 루프와 독립되어 실시간 및 높은 제어 시스템의 효율을 보장합니다.시험 시스템에서 변경 사항에 신속하고 신속하게 반응 할 수 있습니다.모든 입력 채널은 24 비트 해상도 ADC, 낮은 노이즈 하드웨어 설계, 그리고 내장 아날로그 및 디지털 반 알라이싱 필터를 갖추고 있습니다.분석의 높은 정확성을 효과적으로 보장합니다..
b. 조작이 쉽다
윈도우 기반의 응용 소프트웨어는 조작이 쉽고 보조 기능이 풍부합니다.시스템의 강력한 자동 마법사와 자동 테스트 보고서 생성 기능은 반복적이고 지루한 테스트 작업을 쉽게합니다.테스트 매개 변수 설정은 풍부하고 엄격하며 USB2.0 인터페이스는 컴퓨터와 더 가깝고 조화롭게 연결됩니다.
c. 강력한 기능과 유연성
진동 컨트롤러는 여러 가지 복잡한 작업을 완료 할 수있는 강력한 진동 제어 플랫폼입니다. 같은 하드웨어 플랫폼에서,다른 응용 프로그램 소프트웨어는 다양한 테스트 및 분석 요구를 충족시키기 위해 다양한 분석 작업을 완료하도록 구성 할 수 있습니다.컨트롤러는 모듈형 디자인을 채택하고 다른 사용자의 필요에 따라 다른 하드웨어와 소프트웨어를 구성 할 수 있습니다.
d. 시험 안전성
컨트롤러는 시스템 진동 제어의 미리보기 를 얻기 위해 소규모 신호 제어 를 제공한다. 이 방법은 테스트 엔지니어들이 소음 수준을 미리 결정하도록 돕는다.그리고 전송 기능과 시스템의 다른 특성에 대한 대략적인 이해를또한 여러 가지 안전 검사 및 인터락 설정이 있습니다. 검사자, 시험 대상 및 진동 테이블 장비의 안전은 최대 범위에서 보장됩니다.만약 체내에 이상이 있다면, 당신은 즉시 시스템의 내장 종료 키를 누르면 테스트를 끝낼 수 있습니다.
e. 시험 보고서 생성
그것은 워드 형식 또는 PDF 형식에서 테스트 보고서의 한 클릭 빠른 생성을 지원합니다. 당신은 단지 현재 테스트 결과를 얻기 위해 보고서 생성 버튼을 클릭해야합니다.기본 테스트 제어 기능의 설명에서 특정 테스트 설정 매개 변수까지, 제어 목표 스펙트럼 곡선에서 테스트 시간 영역과 주파수 영역 곡선까지 모든 것이 가능합니다.그것은 당신이 다른 테스트 보고서 사양에 따라 수정하고 만드는 것이 편리합니다직접 인쇄하고 미리 볼 수 있고, 온라인으로 보낼 수도 있습니다.
기술 매개 변수
| A07S23 전자기 자극 발생기 매개 변수 | |
| 최대 시누소이드 흥분 힘 | 700Kg.f ((5880N) 최고 |
| 최대 무작위 흥분 힘 | 600Kg.f ((5880N) r.ms |
| 최대 충격 흥분 힘 | 1400Kg.f ((11760N) 최고 |
| 주파수 범위 | 1~4000 Hz |
| 최대 이동량 | 51mm p-p |
| 최대 속도 | 2m/s |
| 최대 가속 | 100G (980m/s)2) |
| 최대 부하: | 300kg |
| 진동 격리 주파수: | 2.5 Hz |
| 이동 코일 지름: | F230mm |
| 이동 코일 무게: | 7kg |
| 테이블에 나사 | 16×M10 |
| 플럭스 누출 | <10가우스 |
| 허용되는 특이한 모멘트 | 300N.m |
| 장비 크기 |
915mm × 740mm × 780mm (올라올린 확장 테이블을 포함하지 않음) |
| 장비 무게 | 880 kg (평면 슬라이드 테이블 제외) |
| SA-6K 디지털 스위치 전력 증폭기 | |
| 출력 전력 | 7KVA |
| 출력 전압 | 120V |
| 출력 전류 | 70A |
| 증폭기 효율성 | ≥90% |
| 켜고 끄는 수준 | 116KHz |
| SNR | ≥ 65dB |
| 소음 | ≤ 70dB |
| 증폭기 크기 | 900mm × 600mm × 1130mm |
| 세르보 보호 시스템 | |
| 기능 | 온도, 바람 압력, 과도한 이동, 과도한 전압, 과도한 전류, 입력 전압 이하, 외부 결함, 제어 전원 공급, 논리 결함, 입력 단계 손실 |
| 디지털 진동 제어기 VCSusb-2 | |
| 하드웨어 구성 | 2개의 동시에 입력 채널, 1개의 출력 채널 |
| 제어 기능 모듈 | 시네스, 무작위, 클래식 쇼크 |
| 제어 컴퓨터 | 17 ′′ LCD 모니터가 있는 오리지널 브랜드 컴퓨터 |
| 소프트웨어 | 중국어/영어 동작, 시간 영역 및 주파수 영역 분석, 신호 소스, 시노 주파수 스웨이프 분석 등 자동으로 WORD 테스트 보고서를 생성 할 수 있습니다.신호와 데이터를 저장, 테스트 매개 변수 및 분석 기능을 설정합니다. |
| 시스템 가속기 |
주파수 범위: 1~12000Hz 감수성: 30PC/g 온도 범위: -40~180°C |
| VT60 수직 확장 테이블 | |
| 소재 | 마그네슘 합금, 표면 경화 |
| 테이블 크기 | 600×600mm |
| 고정된 구멍 | M8 직사각형 분포, 내구성 있고 마모 저항성 |
| 상단 사용 빈도 | 시노스 1000 Hz, 무작위 2000 Hz |
| 무게 | 약 48kg |
| HG60 수평 오일 필름 슬라이드 테이블 | |
| 소재 | 마그네슘 합금, 표면 경화 |
| 테이블 크기 | 600x600x60mm |
| 고정된 구멍 | M8 직사각형 분포, 내구성 있고 마모 저항성 |
| 상단 사용 빈도 | 시노스 2000 Hz, 무작위 2000 Hz |
| 무게 | 약 57KG (연결 헤드 없이) |
| B402S 냉각 팬 | |
| 팬 전력: | 4KW |
| 팬 흐름 속도: | 41m3/s |
| 전기 요구 사항 | |
| 전원 공급 | AC 3단계 380V/50Hz 18 KW |
| 압축 공기 | 0.6Mpa |
| 토양 저항 | ≤4Ω |
