| 브랜드 이름: | Sinuo |
| 모델 번호: | SN886-6m³ |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | T/T |
| 공급 능력: | 10개 세트 / 달 |

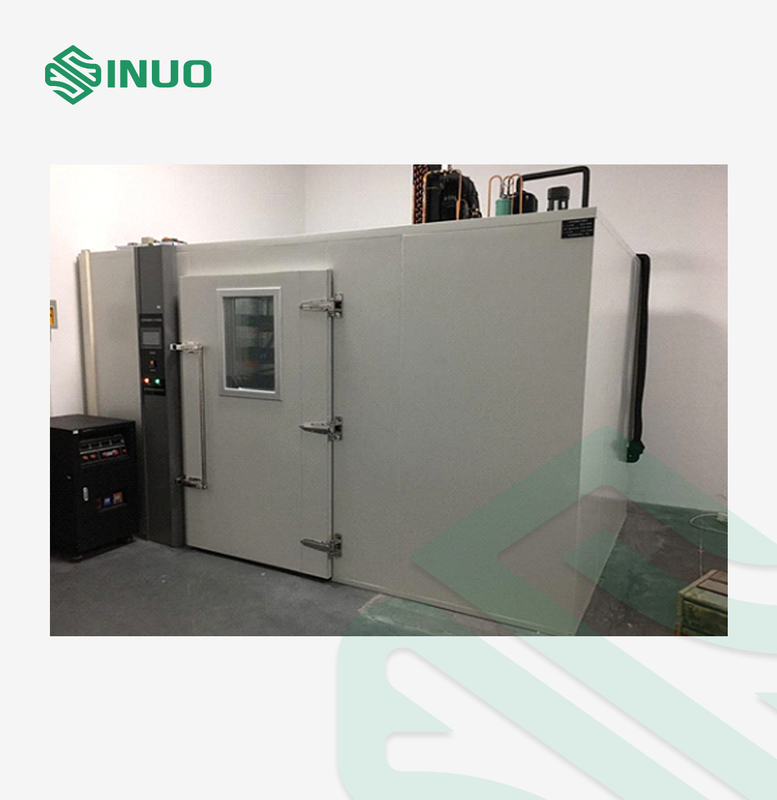

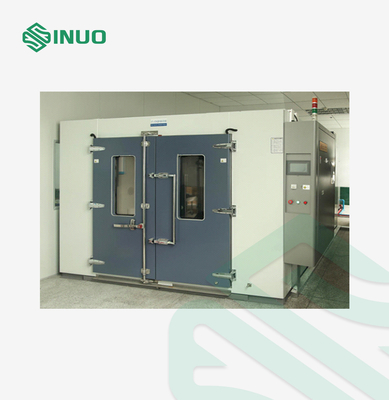

IEC60068-2-30 워크인 습도 및 온도 제어 챔버 22m3
준수 된 표준 및 조항
IEC60068-2-30:2005 환경 테스트-부 2-30: 시험-시험 Db: 습기 열, 순환 (12h+12h 사이클), IDT
IEC60068-2-78:2012 환경 테스트-부 2-78: 테스트-시험용실: 습한 열, 평형 상태, IDT
IEC60068-2-1:2007 환경 테스트-부 2-1: 테스트-시험 A: 냉, IDT
IEC60068-2-2:2007 환경 테스트-부 2-1: 테스트- 테스트 B 건조 열, IDT
제품 정보:
이 시험 방은 제품 또는 재료의 온도 및 습도 변화 환경을 시뮬레이션합니다.기기, 계측기 및 다른 제품 부품은 보관 중 높은 온도와 낮은 온도 및 습한 환경에서, 운송 및 사용, 높은 온도와 낮은 온도 및 습한 환경에 대한 위의 제품 또는 재료의 온도 적응력을 결정하기 위해,특히 제품 전기화 성능 및 기계적 특성에 대한 변화.
기술 매개 변수
| - 아니 | 프로젝트 | 내용 | |
| A | 제품 번호 | SN886-6m3 | |
| B | 제품 브랜드 | SINUO | |
| C | 방 내부 크기 | W2000mm x D1500mm X H2000mm | |
| 외부 방의 차원 |
캐비닛 부분: 약 2300mm W × 2890mm D ×2350mm H |
||
| D | 온도 범위 | -70°C+180°C (범위 조절) | |
| 난방 속도 | -70°C+180°C 평균 난방 속도 전체 과정 약 2~3°C/min | ||
| 냉각 속도 | +180°C~-70°C 평균 냉각 속도 전체 과정 약 0.7~1°C/min | ||
| 온도 표시 해상도 | 0.1°C | ||
| 온도 변동 | ≤±0.5°C | 무부하 상태에서 측정된 데이터 | |
| 온도 오차 | ≤±2.0°C | ||
| 습도 범위 | 20%~98% RH | ||
| 습도 오차 | +2.0%RH / -3.0%RH | ||
| 습도 오차 | 75%RH≤±5.0%RH 이하, 75%RH≤+2/-3%R.H 이상 | ||
| 습도 변동 | ≤±2.0%R.H | ||
| 온도 및 습도 제어 능력 범위 차트 |
(온도 및 습도 조절 범위 차트에 참조하십시오, 습도 소스 또는 열 부하가 없습니다.)
|
||
| E | 모터 소음 | ≤75dB (A) (음소 감지 장치는 장비 문으로부터 1m 떨어진 곳에서 측정됩니다) | |
| F | 전원 공급 | AC3¢5W 380V 50Hz (R, STN 3단계 5선 및 지상선) (전압 변동 ≤±10%) | |
| G | 힘 | 전체 25KW | |
| H | 에너지 절감 설계 | 제어 시스템의 PLC는 시험 조건에 따라 냉장고의 작동 조건을 자동으로 조정하는 데 사용됩니다.냉각 시스템은 부하에 따라 전력을 조정 할 수 있으며 압축기 에너지 조정 기술을 갖추고 있습니다., 이는 우수한 에너지 절감 효과를 얻을 수 있습니다. | |
| 난 | 냉각 방법 | 장비는 물 냉각 유형을 채택합니다 (물 타워, 물 펌프와 함께 제공됩니다). | |
구조 및 재료
|
전체 설치 |
창고는 현장에서 잠금을 고정하여 조립 및 설치되며 아름다운 외관을 가지고 있습니다.내부 방과 외부 껍질 사이의 중간 계층은 폴리우레탄 폼과 강화 된 철판으로 채워집니다., 이는 동시에 내부와 외부 방을 단열하고 강화 할 수 있습니다. 구조는 단단하고 설치가 편리하고 신속하며 건설 기간이 짧습니다. |
| 외부 방의 재료 | 외부 색상의 철판의 표준 두께: 0.8mm |
| 내부 방의 재료 | 내부 방은 SUS#304 매트 스테인리스 스틸로 만들어졌습니다. 두께: 1.0mm |
|
단열물질 |
100mm 딱딱한 폴리우레탄 폼과 유리 솜, 불 retardant 및 방화 방지, 환경 요구 사항을 충족.내부 방과 외부 껍질 사이의 간층은 폴리우레탄으로 채워집니다., 이는 동시에 내부와 외부 방을 단열하고 강화 할 수 있습니다. 구조는 단단하고 설치가 편리하고 신속하며 건설 기간이 짧습니다. |
| 수직판과 지붕판 | SUS#304 매트 스테인리스 스틸 (전체 두께 1.0mm) |
| 바닥 재료 | SUS#304로 만든 스테인레스 스틸 반 슬라이드 재료 |
|
방문 |
문의 외부는 CNC 절단, 접힌, 그리고 페인팅 ( 두께 1.2mm) 된 냉 laminated 철판으로 만들어집니다.그리고 내부는 장시간 사용 중에 변형이나 공기 누출이 없도록 사각형 튜브로 강화됩니다.힌지 단문, 낮은 온도 테스트 중에 문 프레임과 문 가장자리에 응고 또는 얼음을 방지하기 위해,문 프레임과 문 가장자리에 전기적인 탈빙 장치가 장착되어 있습니다.. |
| 바닥 | 바닥 배수 구간은 너비 60mm, 깊이는 30mm입니다. 그것은 바닥 둘레 주위에 가라앉습니다.2 스테인레스 스틸 바닥 배수 통로 고 온도와 높은 습도를 시험 방에서 응축 물을 배charge하는 데 사용됩니다. |
|
바닥판 |
(a) 균일 부하: 500kg/m2; (b) 바닥판의 운반 용량은 수평 통로 강철에 의해 보장되며 시험 방이 평평한 표면에 설치되어 있음을 보장합니다.테스트 챔버 바닥 판은 부하를 운반하는 나무 사각형으로 설치됩니다3mm 안티 슬리드 알루미늄 판이 스테인레스 스틸 바닥 판에 설치되어 바닥 판 전체에 균일한 스트레스를 보장합니다. |
||
|
관측창 |
관측 창 크기: 너비 400*높이 600mm. 문은 열에 저항하고 땀을 방지하는 3층 진공 대형 유리 관측 창문으로 장착되어 있습니다.표면에는 얼음이나 응고가 없습니다.. | |
|

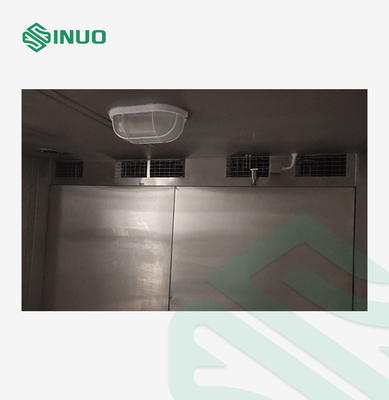

| 조명장치 | 2개의 조명 램프가 폭발 및 습기에 저항하는 시험 방에 설치됩니다. | ||
|
납 구멍 |
몸체는 1 Φ100mm 구멍, 1 부드러운 플러그 및 1 구멍 커버를 갖추고 있습니다. 외부 테스트 전력 케이블 또는 신호 라인을 통과하는 데 사용할 수 있습니다. | |
|
| 밀폐 | 테스트 챔버의 문 밀폐는 실리콘 고무 스트립으로 만들어졌으며, 높은 온도와 낮은 온도에 저항하고 노화 방지하며 밀폐 성능이 좋습니다. | ||
| 압력 균형 창 | 압력 균형 창은 창고 내부와 외부의 압력을 균형 잡습니다. 가열 중에 내부 압력이 너무 높을 때 문이 밖으로 밀리지 않도록합니다.그리고 문을 내부로 빨아들여 냉각 중에 열 수 없도록 방지일반적으로 닫히고, 압력차가 커지면 자동으로 열립니다. | ||
| 온도 센서 | 수입 플래티넘 PT100 온도 센서를 사용하여 높은 정확도 | ||
| 습도 센서 | 높은 정확도와 긴 수명을 가진 높은 민감도 습도 센서를 채택 | ||
| 공기 공급 시스템 | |||
|
공기 공급의 스케마 |
공기 출구는 상부 공기 출구와 하부 공기 출구의 순환 공기 반환 방법을 채택합니다.
|
||
| 공기 공급 특성 | 공기는 원심 회전 풍차에 의해 운반되며, 공기 출구 잎은 방 안의 균일성을 완전히 보장하기 위해 바람 방향을 조절합니다. | ||
|
순환 모터 |
380V 비동기 모터를 사용함 |
|
|
|
풍차 |
여러 날개 중원 순환 팬, 고온과 저온에 내성이 높은 알루미늄 합금 블레이드 |
|
|
| 냉각 시스템 | |||
|
냉각 방법 |
바이너리 캐스케이드 기계적 증기 압축 |
|
|
| 압축기 | 독일 GEA 반공성 피스톤 압축기 또는 에머슨 스크롤 압축기 | ||
|
냉장료 |
플루오린이 아닌 친환경 HFC R404a+R23 |
|
|
|
콘덴서 |
수로 냉각된 고효율 껍데기 및 튜브 유형 |
|
|
|
증발기 |
고효율의 다단계 알루미늄 합금 핀 증발기 (밀게 된 핀 타입) |
|
|
| 다른 부속품 | 이 모든 제품 은 국제적 인 최상위 브랜드 의 고품질 제품 이다 (상장 오른쪽: 필터 건조기) | |
|
| 탈습 | 냉각 시스템으로 냉동 및 탈습 (박스 내의 공기는 이슬점보다 낮은 온도에서 증발기를 통과하고 습기가 침착됩니다) | ||
| 난방 및 습화 시스템 | |||
| 난방관 | 전기 난방, 고품질 니켈-크롬 합금 전기 난방 전선 유형, PID 펄스 너비 변조 제어 SSR 자동으로 난방 전력을 조정합니다. | ||
| 제어 방법 | 컨트롤러 출력 신호는 SSR 솔리드 스테이트 릴레를 통해 고정도 접촉 없는 스위치 제어에 사용됩니다. | ||
| 습화관 | 보일러형 전기 난방, 고품질 니켈-크롬 합금 전기 난방 전선형 더해 SUS304 방패, PID 펄스 너비 변조 제어 SSR 자동으로 난방 전력을 조절합니다.증기는 습화 후 시험 방에 주입됩니다. | ||
| 제어 방법 | 컨트롤러 출력 신호는 SSR 솔리드 스테이트 릴레를 통해 고정도 접촉 없는 스위치 제어에 사용됩니다. | ||
| 제어 시스템 및 제어 회로 | |||
|
컨트롤러 |
그것은 냉정 균형 프로그래밍 색상 터치 화면 온도 및 습도 컨트롤러 "7-인치"중국어와 영어 진정한 색상 터치 화면 인간-기계 인터페이스 (화면 대화 유형) 를 채택 | ||
|
화면 표시 기능 |
|
|
| 디스플레이 해상도 | 온도 0.01°C, 습도 0.1%, 시간 1분 | |
| 실행 모드 | 프로그램 실행, 고정 값 실행 | |
|
프로그램 용량 |
고정값 작동시간은 9999h59m까지 설정할 수 있습니다. (0을 설정하면 시간 제한 없이 연속 작동을 의미합니다.) 사용할 수 있는 프로그램 용량: 최대 120 그룹 사용 가능한 메모리 용량: 그룹당 120단계 반복 가능한 명령 실행: 각 명령은 최대 999번 실행될 수 있습니다. |
|
| 설정 방법 | 터치 입력 및 제어를 이용한 인간-기계 대화 모드 | |
|
통신 인터페이스 |
곡선을 표시하고 데이터를 수집하기 위해 컴퓨터에 연결할 수 있습니다 (컴퓨터는 포함되지 않습니다) RS-232, RS-485 및 USB 통신 장치 |
|
| USB 메모리 카드 | historical curves, historical data, hot-swappable function를 다운로드 하기 위해 플러그 할 수 있는 USB 플래시 드라이브 | |
|
데이터 기록 방법 |
그것은 장치의 설정 값, 샘플링 값 및 샘플링 시간을 저장할 수있는 배터리 보호 RAM을 가지고 있습니다. 곡선 기록 기간은 30 ~ 60 초로 설정 할 수 있습니다.그리고 최대 메모리 시간은 역사 곡선과 역사 데이터를 90일 저장합니다 ( 샘플링할 때). | |
| 전원 끄기 메모리 기능 | 전원 끄기 복구 모드는: 핫 스타트/콜드 스타트/스톱으로 설정할 수 있습니다. | |
| 시작 함수를 스케줄 | 운영자는 마음대로 전원을 켜는 시간을 설정할 수 있고, 전원이 켜지면서 시간이 지나면 기계는 자동으로 작동합니다. | |
| 제어 회로의 주요 구성 요소 | 제어 회로의 주요 구성 요소는 모두 고품질 브랜드입니다. 자세한 목록을 위해 주요 재료 목록을 참조하십시오. | |
|
회로 시스템 참조 다이어그램 |
|
각 줄은 규칙적으로 줄 번호로 표시됩니다. |
| 보호 기능 | 언급 | |
|
1피우스리스 단전 차단기 보호 스위치와 함께 2압축기 과부하 및 과열 3시스템 과류/하전압 보호 장치 4컨트롤러 자기 진단 및 오류 표시 5낮은 냉각 물 압력 보호 6전원 공급 역 단계 보호, 누출 및 단장 보호 7부하 단전 보호 8안전 지상 터미널 9팬 모터 과열 또는 과부하 보호 10상자 안쪽과 바깥쪽의 공기 압력 균형 장치 |
|
|
| 사용 조건 | ||
|
1환경 온도: -5°C~+28°C 2상대 습도: ≤85%RH 3대기압: 80kPa~106kPa 4주변에서 강한 진동이 없습니다. 5장비의 전원 공급 장치: (시험 전원 공급 장치가 포함되어 있지 않다는 점에 유의하십시오) 5.1 전원 공급을 380VAC (±10%), 3단계 전선 + 보호식 지상 전선, 지상 저항 ≤ 4Ω로 연결한다. 5.2 최대 유효 전력: 25KW 6주파수: 50±0.5HZ |
||
|
장비 구조 다이어그램 (만 참고용)
11개의 문 2개의 작업실 3습도 및 열 혼합 챔버, 4. 습기장 5증발기 6. 히터 7. 팬 8. 냉장기 9. 냉각탑 |
||
