IEC60068-2-1 워크인 온도 및 습도 환경 테스트 챔버 12m3

20%RH~98%RH

냉동: 4.5KW*2개 = 9KW

난방: 12KW

가습: 12KW

모터: 0.75KW*6=4.5W

기타: 1.5KW

총 설치 전력: Pmax≤39KW(최종 설계에 따라 다름)

방법: 수냉.안정적이고 소음이 적습니다.국내 유명 브랜드.

유량계: 15T/h

수돗물 요구 사항: 수도관: 1/2 "수압: 0.3 ~ 0.6Mpa

주위 온도: 5℃~+35℃, 상대 습도: ≤90% RH

주변에 고농도의 구성요소, 부식성 가스, 가연성 및 폭발성 대기가 있어서는 안 됩니다.

AC380V±10%, 50HZ±1HZ, 삼상 5선식 시스템

전원 케이블 리드 구멍은 테스트 챔버의 오른쪽 하단에 있습니다.

테스트 챔버와 냉각 장치는 분할 설계되어 있습니다.장비를 제자리에 설치한 후 냉동 파이프라인과 전기 회로를 연결하고 기계를 시동하기 전에 점검합니다.

컨트롤러는 독립된 제어 캐비닛을 채택하고 실험실 오른쪽에 설치됩니다.

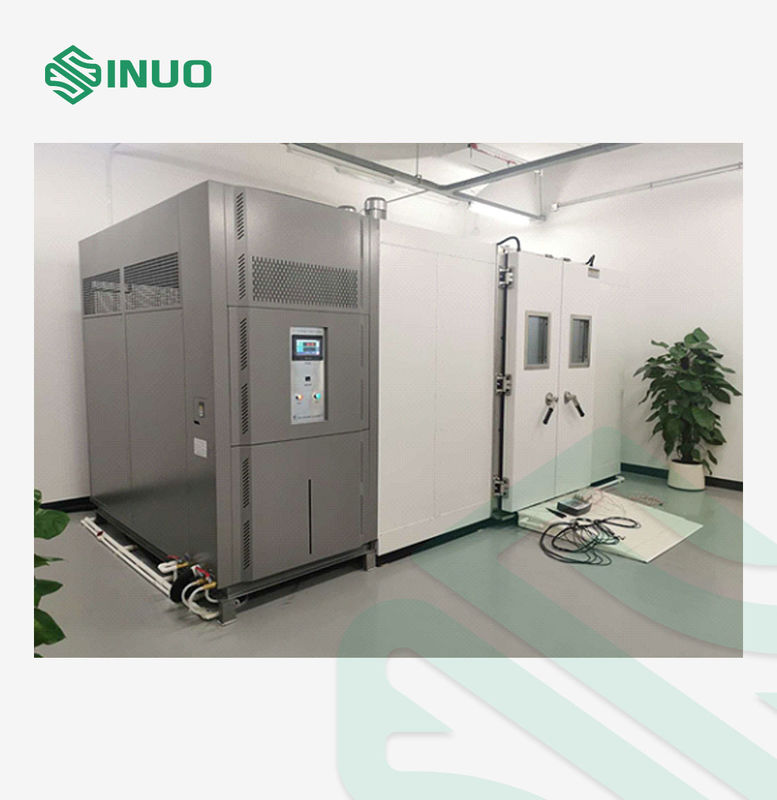

장비는 분할형을 채택하고 냉동 장치와 전기 제어 캐비닛이 장비 오른쪽에 설치됩니다.

박스 본체와 장치 사이의 연결은 방폭 정션 박스와 아연 도금 강관을 채택하고 연결 과정은 방폭 관련 국가 표준을 준수합니다.

내부 벽은 다음과 같이 구성됩니다.1.2mm SUS304 스테인레스 강판, 밀봉되지 않은 모든 TIG는 장기 테스트 후에도 누출이 발생하지 않도록 지속적으로 용접됩니다.

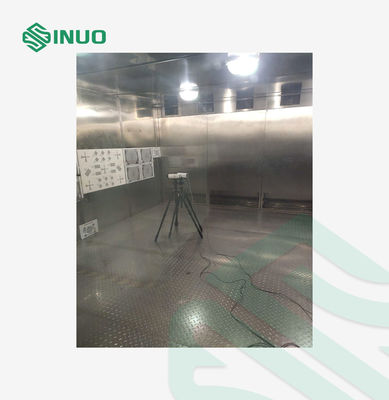

바닥 플레이트는 내하중 용량이 ≥300kg/m2(균일 하중)인 스테인리스 스틸 패턴 미끄럼 방지 플레이트입니다.

박스 바닥 부분은 부분적으로 처리되어 고형화되어 있습니다.강화된 바닥 구조.바닥 단열층과 박스벽의 단열 성능.상단 플레이트는 일관되고 배수로는 하단에 예약되어 있습니다.

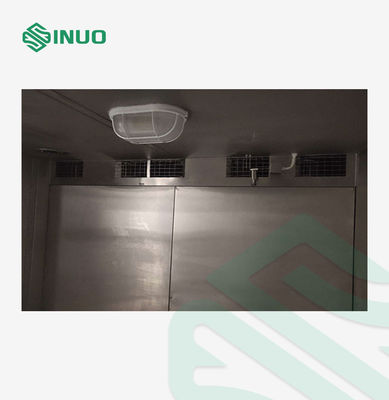

공기 덕트는 스튜디오 뒤에 있습니다:

박스 상단에는 방폭 모터가 설치되어 있고, 테스트 박스 상단에는 알루미늄 원심팬 임펠러가 설치되어 있으며, 볼류트의 공기 배출구를 통해 공기가 고르게 공급되어 온도 균일성 요구 사항을 충족합니다.

1. 문열림 크기(800+800)W×2000Hmm로 2개의 분할문을 설치합니다.

2. 문은 이중층 고온 및 저온 내성 연질 실리콘 고무 씰링 스트립으로 밀봉됩니다.

3. 로터리 힌지는 도어 열림 각도 ≥ 120도를 보장합니다.

4. 도어 내부 가장자리에는 항온 가열 벨트가 설정되어 있으며 제어 시스템은 스튜디오 온도에 따라 가열 벨트를 자동으로 켜서 해동합니다.

게이트에는 육안 관찰창(400×500mm) 2세트가 설치되어 있습니다.관찰창 유리는 전기 가열 필름으로 코팅된 다층 절연 유리로 만들어졌습니다.관찰 창은 빛 투과율이 높고 단열 효과가 좋으며 유리 표면에 저항선이 없습니다.관찰 및 기타 장점은 스튜디오 온도가 주변 온도보다 낮을 때 제어 장치가 관찰 창의 안개 제거 기능을 자동으로 켭니다.

1. 모터는 전문 모터를 채택합니다: 0.75KW, IP55 6 세트

2. 팬 볼류트는 알루미늄으로 만들어져 임펠러와 볼류트 사이의 마찰로 인한 스파크를 방지합니다.

3. 내부 및 외부 케이싱 모두 안정적인 접지선이 제공되며, 장비 표면에 전도성 정전기 방지 도료가 분사되어 장비 케이싱 표면에 정전기가 축적되지 않도록 합니다.

4. 온도센서(PT100)는 방폭형 센서를 채용하였습니다.

5. 가열 장치는 화염이 없는 스테인레스 스틸 히터입니다.

6. 방폭 전기 제품의 배선은 국가 방폭 요구 사항을 충족합니다.

7. 작업실의 온도 초과 위험을 방지하기 위해 독립적인 과열 보호 장치, 즉 2섹션 온도 보호 장비를 설치하십시오.

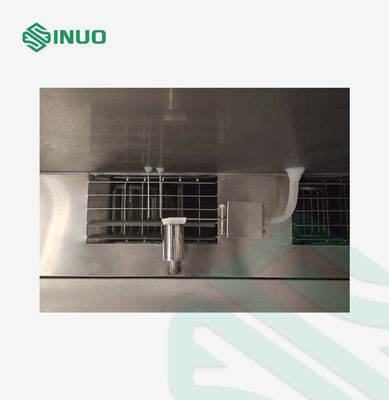

1. 니켈-크롬 합금 전열선 히터

2. 히터 제어 모드: 비접촉 등주기 펄스폭 조정, SSR(Solid State Relay)

3. 히터 전력 : ≤12.0KW

자동 물 보충 장치가 채택되었습니다.수돗물을 1/2" 수도관으로 연결한 후, 물 공급 장치는 국제적으로 유명한 브랜드로 자동으로 물을 여과하고 탈이온화할 수 있습니다.

탈염수 흐름: 10L/h

수압: 0.1~0.25Mpa

물 경도: 가습수 국가 표준인 0.03mol/L(1.5mg/L, CaCO3로 계산) m 이하로 장비의 가습 부분에 필요한 탈이온수를 제공합니다.

국제 환경 보호 요구 사항을 충족하는 새로운 냉매:

1. 고온 등급 : R404A

2. 저온 등급 : R23

1. 냉동 시스템의 주요 구성은 유럽과 미국에서 수입된 부품을 채택합니다.특정 구성에 대해서는 장비의 기본 구성 목록을 참조하십시오.

2. Danfoss 스테인레스 스틸 브레이징 판형 열교환기는 캐스케이드 냉동 시스템의 증발 응축기로 사용되며 열 전달 온도 차이가 작고 열 교환 효율이 높으며 외관이 컴팩트합니다.

3. 압축기에서 성에가 제거된 물이 자유롭게 흐르는 것을 방지하기 위해 압축기 아래에 물 받이 트레이가 설치되어 중앙 집중식으로 수집 및 배출됩니다.

4. 시스템 압력을 표시하는 압력 게이지가 장착되어 냉동 시스템의 검사 및 유지 관리에 편리합니다.

실험실의 소음을 줄이기 위해 장치의 내부 소음 감소와 압축기의 충격 흡수에 대한 포괄적인 방식이 채택되었습니다.

1. 압축기 댐핑

1.1 압축기 하단에 충격 흡수 스프링과 고무 패드를 설치하여 압축기 진동이 베이스를 통해 장치 프레임으로 전달되는 것을 줄입니다.

1.2 압축기 흡입 및 배기 파이프는 American Packless 또는 Italian Castel의 금속 충격 흡수 호스를 사용하여 파이프를 통한 진동 전달을 줄입니다.

1.3 압축기 프로세스 파이프라인은 공진을 방지하기 위해 충격 흡수 굽힘 및 말단 고정을 채택합니다.

2. 장치의 머플러;

장치 인클로저에는 흡음면이 붙여져 있습니다.유닛 내부는 환기와 방열이 필요하므로 공기의 소음 전달을 줄이기 위해 공기 흡입구와 배출구에 흡음면을 사용한 사운드 배플을 설치하여 음파가 실내로 전달되는 것을 줄입니다. 환기구를 통해.

1. 가열 장치는 방폭형 장갑 히터입니다.

2. 무접점 릴레이는 비접촉 제로 크로싱 시동에 사용되어 접촉 스파크 및 소음 없이 히터를 작동시키고 수명이 길다.

한국어 "Sanyuan" TEIM 2700 컬러 터치 스크린 컨트롤러를 사용하면 주요 기능은 다음과 같습니다.

1. 7인치 TFT 트루 컬러 터치스크린, 인간-기계 인터페이스는 중국어 또는 영어로 선택할 수 있으며, 메뉴 조작 방법을 통해 사용자는 장비의 조작 방법을 쉽게 익힐 수 있습니다.
2. 디스플레이 정확도: 온도 0.1℃;시간 0.1분
3. 두 가지 테스트 방법을 선택할 수 있습니다: 항온(수동 작동) 또는 프로그램(즉, 사전 설정된 프로그램 자동 작동)
4. 장비 운영은 자동화 수준이 높습니다.목표 온도 또는 사전 설정된 장비 작동 절차를 설정합니다.작동 버튼이 활성화되면 시스템은 냉장 장치, 히터 또는 송풍기를 열지 여부를 자동으로 결정할 수 있습니다.과도한 사용자 조작이나 모니터링 없이 동료들이 자동으로 가열 출력을 조정할 수 있어 이상적인 테스트 프로세스 곡선을 얻을 수 있습니다.
5. 사전 설정된 프로그램 실행 기능은 사용자에게 1000개의 프로그램 곡선을 사전 설정할 수 있도록 제공하며, 각 곡선은 최대 100단계까지 설정할 수 있고, 6개의 작은 사이클 그룹과 10개의 다른 프로그램을 연결할 수 있으며, 다음 테스트를 위해 프로그램을 검색하고 저장할 수 있습니다.직접 호출할 수 있습니다.
6. 테스트 중에 현재 목표 온도, 측정 온도, 가열 출력, 실행 시간 및 프로그램 실행 프로세스와 같은 중요한 참조 매개변수가 실시간으로 표시될 수 있습니다.
7. 온도 곡선과 데이터를 600일 동안 저장할 수 있습니다.
8. 고장 자체 진단 기능은 장비에 고장이 발생하면 자동으로 경보를 울리고 전원 공급을 차단합니다.동료들은 컨트롤러에 오류 현상과 간단한 오류 설명을 표시하고, 사용자는 오류에 따라 쉽게 원인을 찾을 수 있습니다.

1. USB 데이터 기록 기능:

2. 이력 기록 파일의 어느 위치에나 U 디스크를 직접 삽입하고 컴퓨터에서 읽기 및 분석과 같은 작업을 수행할 수 있습니다.

3. 강력한 PC 소프트웨어 기능, 표준 10M/100M 이더넷 인터페이스, 자동 IP 주소 획득, 네트워크 식별 및 쉬운 제어.

3.1.호스트 컴퓨터:

호스트 컴퓨터는 네트워크 케이블을 통해 테스트 박스에 직접 연결됩니다.

3.2 랜:

여러 컴퓨터 및 여러 UMC1000 제어 영역 LAN 연결

3.3 웹 서버 원격 동기화;

INTERNET NET 테스트를 통해 원격 모니터링이 가능합니다.

1. 인원 안전

1.1 누출 방지

2. 장비 안전:

2.1 전원 공급 장치 위상 손실, 위상 오류, 전압 불안정 보호;

2.2 제어 루프 전류 제한 보호

2.3 팬 모터 과부하 보호

2.4 압축기 전류 과부하 보호

2.5 압축기 과열 보호

2.6 압축기 고압 보호

2.7 히터 단락 보호

2.8 장비 누출 방지

2.9 2차 독립 과열 보호 기능

온도: 5℃~35℃

상대 습도: ≤85

대기압: 80-106kPa

주변에 강한 진동이 없습니다.

직사광선이나 다른 열원으로부터의 직접적인 복사가 없습니다.

강한 공기 흐름 없음: 주변 공기를 강제로 흐르게 해야 할 때 공기 흐름이 상자에 직접 불어지지 않습니다.

주변에는 강한 전자기장이 없습니다.

주변에 먼지나 부식성 물질이 고농축되어 있지 않습니다.

전압 및 주파수: AC380V±10%, 50Hz, 3상 4선 + 보호 접지선

보호 접지선의 접지 저항: 보호 접지선의 접지 저항은 4Ω 미만입니다.
