EV 외부 방수 테스트 성능 차량 시험실

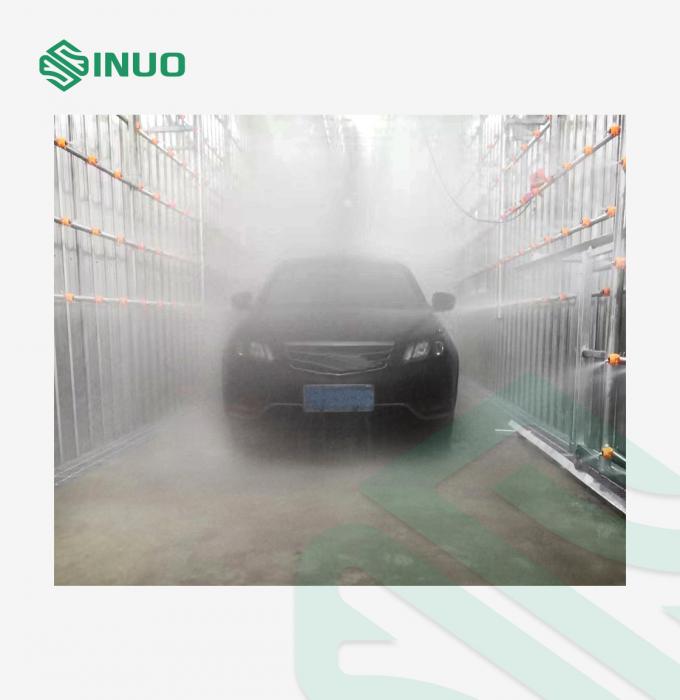

EV 외부 방수 테스트 성능 차량 시험실

브랜드 이름: Sinuo
모델 번호: SNQC1001
MOQ: 1
가격: Customized
지불 조건: T/T
공급 능력: 1개 세트 / 달
자세한 정보
원래 장소:
중국
인증:
Calibration Certificate (Cost Additional)
전면 강우 세기:
(12±1) 분 밀리미터 /
다른 쪽 강우 세기:
(8±1) 분 밀리미터 /
사출압:
150kPa±10kPa
비 타임즈 지:
15 분 또는 많습니다
방 외부 크기:
6x2.4x3.3m(LxWxH), 사용자 정의 가능
폐쇄실 크기:
7x3.8x4m(LxWxH), 사용자 정의 가능
노즐 소재:
PP 재료
노즐 모델:
조정할 수 있는 볼 타입
포장 세부 사항:
수출 포장
공급 능력:
1개 세트 / 달
강조하다:

성능 차량 테스트 챔버

,

외장 방수 차량 테스트 챔버

제품 설명




EV 야외 방수 테스트 성능 차량

시험실



 적용 된 표준



QC/T476-2007 버스용 빗방울 성능 제한 및 시험 방법: 물은 빈틈에서 나오거나 나거나 차량 내부 표면을 계속적으로 흐른다.

QC/T449 ‧2010 ‧열대 및 냉장고 차량의 기술적 조건 및 시험 방법‧ 제4항15

그것은 차량의 비를 방지하는 성능과 침투 방지 능력을 테스트하고 차량 창문과 태양 지붕이 올바르게 설치되었는지 확인하는 데 사용됩니다.밀폐 성능이 신뢰할 수 있는지, 설치 방법의 정확성, 전체 차량의 강우 방지 성능을 평가하기 위해.

그것은 옥외 자동차의 방수 및 밀폐 성능을 테스트하는 데 적합합니다. 비가 테스트 시스템을 통해, 비가 시험실의 조건은 외부의 자연 상태와 유사합니다.,차량의 물 밀폐 상태를 확인하고 누출이 발생할 수 있는 부품의 구조를 개선합니다.

이 시스템은 비 방, 스프레이 시스템, 물 공급 시스템, 물 순환 시스템, 하수 시스템, 전자 제어 시스템 및 이동 스프레이 플레이트로 구성됩니다.
비 지역: 차량 유리 표면은 특정 강도의 비로 스프레이됩니다. 하수 처리 장치가 설치됩니다.순환 물은 필터레이션 처리를 위해 하수 풀로 보내집니다., 그리고 다시 순수 물 탱크에 의해 필터링되어 재활용됩니다. 비 방의 프레임 구조는 현장에서 용접됩니다.
시험실의 저수지와 배수 시스템은 고객에 의해 완성되어야 합니다.


기술 매개 변수




강수량 차량 앞쪽 (12±1) mm/min; 차량 옆, 뒷쪽 및 앞쪽 (8±1) mm/min
주입 압력 150kPa±10kPa
비가 오는 시간 15분 이상, 설정할 수 있습니다.
정해진 비가 오는 시간 1~9999H59M59S, 설정할 수 있습니다.
압력 측정기 압력 측정기는 펌프의 가닥 파이프의 출구에 설치되어 있으며, 압력은 밸브에 의해 조절됩니다
도량계 물 펌프에서 가지 파이프의 출구에 흐름을 측정기 설치
내부 크기 6x2.4x3.3m (LxWxH), 사용자 정의 될 수 있습니다
외부 크기 7x3.8x4m (LxWxH), 사용자 정의 할 수 있습니다
노즐 크기 오리피스 지름 F2.5-F3mm


스프레이 시스템 도입




표본 및 제한 단열 차량 및 냉동 차량 및 단열 반류차, 냉동 반류차, 승용차 또는 승용차로 변형된 특수 차량객실과 닫힌 차량이 있는 차량, 자동차, 오토바이 부품, 통신 제품, 가전제품, 야외 조명 및 신호 장치
적용

그것은 차량의 비를 방지하는 성능과 침투 방지 능력을 테스트하고 차량 창문과 태양 지붕이 올바르게 설치되었는지 확인하는 데 사용됩니다.밀폐 성능이 신뢰할 수 있는지, 설치 방법의 정확성, 전체 차량의 강우 방지 성능을 평가하기 위해.

시험 원칙

비가 오는 지역과 비가 오는 흐름은 비가 오는 방을 통해 제어됩니다. 비가 오는 것을 감지하는 조건은 외부의 자연 상태와 비슷합니다. 차량의 방수 상태를 확인하기 위해그리고 누출 될 수 있는 부품의 구조를 개선.

구조

 이 시스템은 비 방, 스프레이 시스템, 물 공급 시스템, 물 순환 시스템, 하수 시스템, 전자 제어 시스템 및 이동 스프레이 플레이트로 구성됩니다.
비 지역: 차량 유리 표면은 특정 강도의 비로 스프레이됩니다. 하수 처리 장치가 설치됩니다.순환 물은 필터레이션 처리를 위해 하수 풀로 보내집니다., 그리고 다시 순수 물 탱크에 의해 필터링되어 재활용됩니다. 비 방의 프레임 구조는 현장에서 용접됩니다.
시험실의 저수지와 배수 시스템은 고객에 의해 완성되어야 합니다.

사용 환경

 전원 공급: AC380V±5%/50Hz
사용 장소: 온도 15-35 ° C, 상대 습도 25%-75%, 대기 압력 86 ~ 106kpa (860 mbar -1060 mbar), 바닥은 평평하고 조명이 필요합니다.방수 누출 방지 스위치 (또는 소켓), 물 흡수 및 배수 조건이 좋아야 합니다.
물 공급원: 오염물질이 없는 깨끗한 물 또는 수도꼭지 물, 물 정화 필터가 장착되어야 합니다.


질문 과 대답




질문: 노즐은 어떨까요?


A: 1. 노즐은 PP 재료 노즐을 채택합니다. 스프레이 상태는 고형 피침형이며, 물 스프레이 각도는 60 °이며, 상단 노즐은 수평 평면에 수직입니다.그리고 노즐 디자인은 국가 표준에 부합합니다.. 노즐은 정사각형 배열에 있으며 스프레이 영역에는 빈 공간이 없습니다. 노즐은 스프레이 각도에 따라 적절하게 조정 할 수 있습니다. 디자인 기본에 따라,물 노즐의 네쪽은 샤워실에서 배치되어 있습니다, 노즐의 수평 및 수직 간격은 400mm입니다.


2. 노즐과 공 좌석은 스레드 연결되고 공 좌석 기계는 물 파이프에 붙어있어 차단 된 불순물을 교체하고 청소하는 데 편리합니다.
