| 브랜드 이름: | Sinuo |
| 모델 번호: | SN554B-15T |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | T/T |
| 공급 능력: | 10개 세트 / 달 |

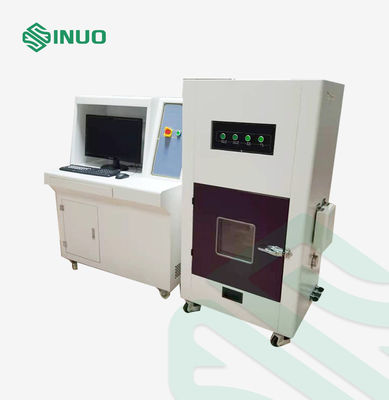

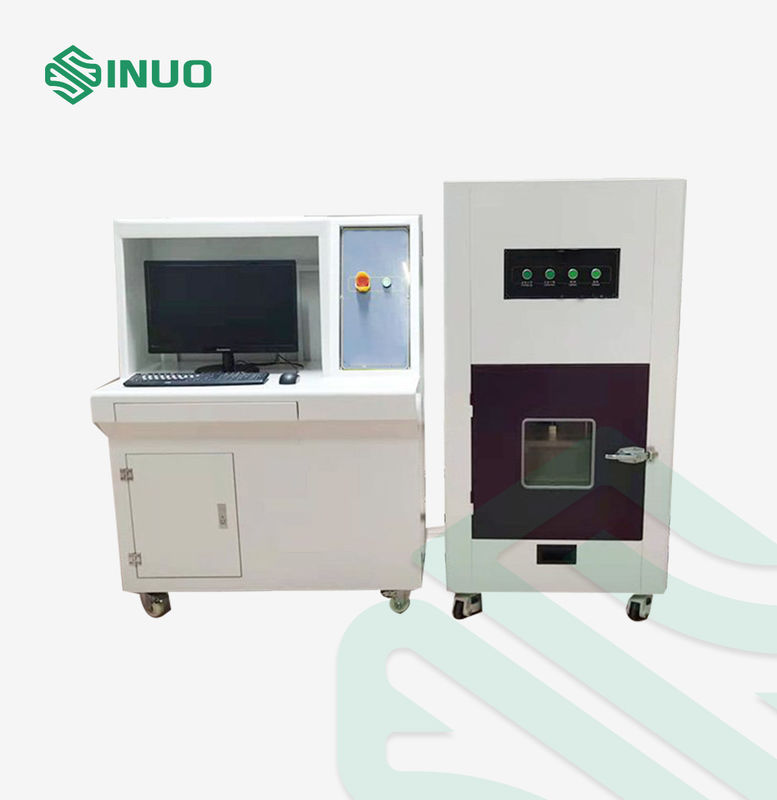

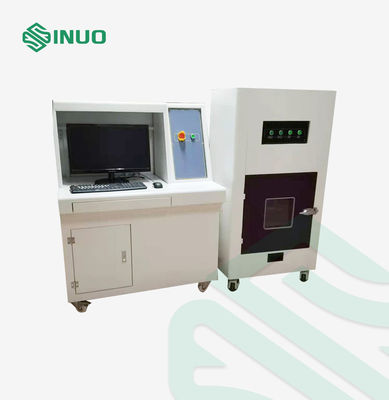

AIS 038 전기 차량 배터리 분쇄 및 못 침투 테스트 챔버
준수 표준 및 조항전기 자동차 배터리 크러시 및 못 침투 테스트 챔버
페이지 번호의 AIS 038 압착 테스트를 준수합니다.106개 중 79개 cl.no.3.2, 페이지 번호의 못 침투 테스트106개 중 101개 cl.no.3.3.2 (a), IEC62133-2012, QC/T 743-2006, QC/T 744-2006 등.
장비 개요전기 자동차 배터리 크러시 및 못 침투 테스트 챔버
이 시험기는 다양한 등급의 전력 리튬 배터리를 사용하는 동안 배터리가 압출될 때 발생할 수 있는 다양한 조건을 시뮬레이션합니다.
배터리는 압출판 사이에 위치하며 모터는 스크류를 통해 압출된 배터리에 압력을 가하고 일정 압력에 도달하면 자동으로 복귀합니다.
이 테스트 장비는 주로 자동차 리튬 배터리, 전원 배터리, 축전지, 전기 자동차 배터리 및 기타 배터리의 안전 감지에 사용됩니다.
압력 시스템, 방폭 시스템, 데이터 수집 시스템, 컴퓨터 제어 시스템 등의 세트입니다.테스트 장비의 본체와 제어 시스템은 원격 모니터링 및 테스트를 실현하기 위해 별도로 격리되고 작동되며 다층 안전 보호 장치는 여러 테스트 표준을 충족할 수 있습니다.
주요 부품은 수입산으로, 배터리 제조사 및 연구기관의 필수 시험 장비입니다.
기술적인 매개변수전기 자동차 배터리 크러시 및 못 침투 테스트 챔버
|
|||||||||
| 1. 1 | 최대 압력 | 1KN-150KN(조정가능) | |||||||
| 1. 2 | 시스템 구조 | 수직 압력 구조 | |||||||
| 1. 3 | 운전 모드 | 서보 모터 | |||||||
| 1. 4 | 입력 전압 | 380V 주파수 50Hz | |||||||
| 1. 5 | 압출 스트로크 | 0~450mm(압출고정구는 포함되지 않음) | |||||||
| 1. 6 | 압출 정확도 | ±1% | |||||||
| 1. 7 | 속도 조건 | 1 - 15mm/s(조정 가능) | |||||||
| 1. 8 | 속도 표시 정확도 | 0.1mm | |||||||
| 1. 9 | 압력 표시 정확도 | 1N | |||||||
| 1. 10 | 속도 오류 | 1% 이하 | |||||||
| 1. 11 | 강제 오류 | ±1% | |||||||
| 1. 12 | 단위변환 | 킬로그램/N/파운드 | |||||||
| 1. 13 | 테스트 조건 | 힘, 변위(변형), 전압, 세 가지 중 하나 또는 세 가지의 조합 | |||||||
| 1. 14 | 스퀴즈 일시정지 시간 | 0~99시간 59분 59초, 시간 상태를 마음대로 설정하여 천 변형량 조절 및 자동 종료 가능 | |||||||
| 1. 15 | 제어 모드 | PC 상위 컴퓨터 제어 시스템 | |||||||
| 1. 19 | 상자 크기 | W1000*D1000*H1000mm | |||||||
| 1. 16 |
온도 범위
|
수집 범위: -20 ~1000℃;2채널 | |||||||
| 정확도: ±1℃; | |||||||||
| 1. 17 | 전압 범위 | 수집 범위: 0~100V | |||||||
|
|
획득 정확도: 100ms; | ||||||||
| 채널: 1개 채널; | |||||||||
| 1. 18 | 의사소통 | R232,45 통신 인터페이스를 사용하면 방폭 기능으로 안정성과 실시간 원격 획득을 보장할 수 있습니다. | |||||||
| 1. 19 | 안전 정지 스위치 | '긴급정지' 버튼이 있어요 | |||||||
| 1. 20 | 내부 상자 재질 | SUS 201# 스테인레스 스틸 (두께 3.0mm 보강, 외부 상자 총 두께 80mm) | |||||||
| 1. 21 | 외부 상자 소재 | 콜드 믹스 플레이트 베이킹(두께 1.5mm) | |||||||
| 1. 22 | 박스 본체 | 수직 구조를 채택 | |||||||
| 1. 23 | 연기 배출구 | 100mm, 상자 뒷면 위에 위치 | |||||||
| 1. 24 | 문 | 왼쪽 문, 전망창, 콜드 핸들 도어 잠금 장치 | |||||||
| 1. 25 | 방폭형 압력 방출 장치 | 방폭형 압력 릴리프 기능, 즉 보호 상자 뒷면에 자석 흡착형 압력 릴리프 도어(사양: 400*400mm)가 있으며, 강한 공기 충격이 가해지면 압력 릴리프 도어가 자동으로 열려 폭발 충격을 줄입니다. . | |||||||
| 1. 26 | 소화설비 | 압출 상자에는 소화 장치가 장착되어 있습니다.배터리가 폭발하면 소화 장치 및 시스템을 원격 제어 또는 수동으로 열 수 있습니다. | |||||||
| 1. 27 | 배기 시스템 | 테스트 샘플에서 연기가 발생하면 장치는 자동으로 파이프를 통해 연기를 배출할 수 있습니다. | |||||||
| 1. 28 | 조명 설치 | 고휘도 에너지 절약 조명 방폭 램프는 시험 탱크에 배치되어 시험 관찰이 용이하도록 전체 시험 공간을 비춥니다. | |||||||
| 1. 29 | 감시 카메라 시스템 |
테스트 영역에는 고화질 방폭 카메라 모니터링 시스템(보호 커버 포함)이 장착되어 있으며 원격 제어가 가능하여 데이터가 300만 픽셀 이상인지 확인할 수 있습니다.
|
|||||||
| 1.30 | 장비 바닥 | 4개의 범용 바퀴를 설치해 이동이 간편할 뿐만 아니라 주차 공간도 안정적으로 고정됩니다. | |||||||
| 1. 31 | 창 크기 | 300*300*10mm (두꺼운 이중강화방폭유리) | |||||||
| 1. 32 | 외부 치수 | 1200W X 120D X 2200H mm(실제 디자인이 우선합니다) | |||||||
| 1. 33 | 전원 | AC 380V 50HZ | |||||||
| 1. 34 | 힘 | 7.5KW | |||||||
| 1. 34 | 기계 중량 | 약 1350KG | |||||||
| 2. 적용 지침 | |||||||||
| 2. 1 | 압출방식 |
단일 배터리 압출 테스트: (1) 다음 조건에 따라 시험한다. -- 압출 방향: 배터리 플레이트에 수직인 압력(그림 1 참조) - 압출 플레이트 형태: 반경 75mm의 반 실린더, 반 실린더의 길이(L)는 압출할 배터리의 크기보다 큽니다. -- 압출 정도: 전압이 0V에 도달하거나 쉘이 파손되면 압출을 중지합니다. (2) 1시간 동안 관찰한다; (3) 검사 기준 : 폭발 없음, 화재 없음. |
|||||||
|
배터리 팩 압출 테스트 (1) 압출 플레이트 형태: 반경 75mm의 반원통형, 반원통형의 길이는 압출된 배터리의 크기보다 길지만 1m를 넘지 않습니다. (2) 압출 방향: 차량 레이아웃에서 배터리 모듈이 가장 돌출되기 쉬운 방향은 동일하다.가장 돌출되기 쉬운 방향이 없으면 단일 배터리 배열 방향에 수직으로 압력을 가합니다.
(3) 압출 정도 배터리 모듈의 변형은 30%에 도달하거나 압출 압력은 배터리 모듈 무게의 1000배에 도달하며 아래 표 2에 나열된 더 큰 값에 도달합니다. 표 2 압출압력 선정표
-- 10분 동안 기다리세요. |
|||||||||
| 3. 압력 테스트 시스템 | |||||||||
| 3. 1 |
힘 획득 시스템: 다양한 테스트를 충족하는 고정밀 코리올리 힘 센서 20000KG 동시에 힘 테스트 정확도는 ± 0.5%FS 이내입니다. |
||||||||
| 3. 2 |
전원 시스템: AC 서보 모터; AC 드라이버; 웜기어 감속기 대만은 고정밀 볼 스크류를 수입했습니다. |
||||||||
| 3. 3 |
제어 시스템: 펄스 명령 제어 모드는 제어를 더욱 정확하게 만듭니다. 속도 제어 범위: 1~20mm/S; 센터 보드 조정에는 빠른 대략 조정과 느린 미세 조정 기능이 있습니다. 테스트 후 원점으로 자동 복귀 및 자동 보관; |
||||||||
| 3. 4 | 데이터 전송 모드: RS232 전송 | ||||||||
| 3. 5 | 디스플레이 모드: 컴퓨터 화면 디스플레이. | ||||||||
| 3. 6 |
고급 테스트 인터페이스 소프트웨어는 고정 속도, 위치 이동, 고정 하중(홀드 시간 설정 가능)을 달성할 수 있습니다. 일정한 하중 증가율, 일정한 응력 증가율, 일정한 변형률 증가율 등의 제어 모드는 다단계 제어 모드와 결합 가능 다양한 테스트 요구 사항을 충족하십시오. |
||||||||
| 3. 7 |
전체 변위: 인코더 1000 P/R, 이중 정밀도; LINE DRIVE 인코더는 강력한 간섭 방지 기능을 갖추고 있습니다. 변위 분석 0.5mm; |
||||||||
| 3. 8 |
보호 장구: 과부하 비상 정지 장치; 상하 이동 제한 장치; 자동 중단점 중지 기능. |
||||||||
| 3. 9 |
기타: 전압 차단 기능: 배터리의 외부 전압을 테스트할 때 배터리 양쪽 끝에서 차단 전압을 설정할 수 있습니다. 전압이 설정 전압까지 떨어지면 출력 신호가 시스템을 정지시킵니다. |
||||||||
| 4. 특징 | |||||||||
| 4. 01 | 테스트 박스는 독립적으로 밀봉된 영역으로 하단의 전원 영역 및 상단의 배기 조명 영역과 격리되어 화염, 고온 가스, 누출 가스 등이 다른 영역으로 퍼지는 것을 방지할 수 있습니다. | ||||||||
| 4. 02 | 테스트 박스에는 배기 시스템이 제공됩니다.상자의 내부 배기구는 상자 상단에 배열되어 있으며 공기 수집 후드가 장착되어 있습니다.상자 내부의 왼쪽 하단에는 보충 공기 배출구가 제공됩니다.배기 팬은 장축 모터와 강철 바람개비로 구성되며 풍량이 크고 내화성이 높으며 내열성이 높습니다. | ||||||||
| 4. 03 | 테스트 상자는 모두 고온 내성 및 난연성 부품(플라스틱 파이프라인, 전선, 고무 개스킷, 밀봉 링, 윤활유, 오일 등 없음)으로 구성되어 있으며 상자 도어는 고온 내성 씰로 밀봉되어 있습니다. | ||||||||
| 4. 04 | 테스트 박스의 전면 도어는 강화된 디자인을 채택하여 테스트 중 화재 및 폭발로 인한 손상을 효과적으로 격리할 수 있습니다.도어 패널은 중간층이 있는 이중 레이어 디자인을 채택하고 힌지와 도어 잠금 장치는 강화된 장비 특수 표준 부품을 채택합니다.도어 윈도우는 이중 방폭 설계 강화 유리를 채택합니다. | ||||||||
| 4. 05 | 테스트 챔버 백플레인의 열린 쪽은 힌지를 사용하고 다른 쪽은 자기 흡착 이동식 도어를 사용하여 폭파에 효과적인 역할을 합니다.백플레인이 닫힐 때 테스트 박스에서 가스 누출을 방지하기 위해 백플레인 주위를 밀봉해야 합니다.상자 내부에서 폭발이 발생하면 생성된 고압 가스가 압력 방출 도어를 열어 장비의 다른 측면을 손상으로부터 보호하고 테스트 인력의 안전을 보호할 수 있습니다. | ||||||||
| 4. 06 | 테스트 박스의 바닥판은 구멍이나 틈이 없는 일체형 디자인을 채택하여 청소가 쉽습니다. | ||||||||
| 4. 07 | 테스트 박스 상단에는 램프가 장착되어 있으며, 강화유리 보호 커버를 사용하여 램프 외부를 보호하여 화염 및 분출로 인해 램프가 손상되는 것을 방지합니다.쉽게 분해하고 교체할 수 있도록 표준 분리형 패스너를 사용하여 테스트 상자를 연결합니다. | ||||||||
| 4. 08 | 압출 시험기는 국가 표준에 부합하는 전기 안전성을 갖추고 있어 작동 및 유지 보수 담당자에게 발생할 수 있는 감전 위험을 효과적으로 예방하고 제거할 수 있습니다.정상 작동 중에는 장비의 회로 부분을 제외하고 장비의 껍질과 테스트 박스의 금속 부품은 충전되지 않습니다.화재, 누수, 합선 등의 사고가 발생한 경우 장비는 자동으로 외부 입력 전원을 차단하여 장비의 어떤 부분도 충전되지 않습니다. | ||||||||
| 4. 09 | 압출 시험기에는 중요한 상황에서 응급 처치를 용이하게 하기 위해 "비상 정지" 버튼이 있어야 합니다."비상 정지" 버튼은 위험 발생을 방지하기 위해 중요한 상황에서 압출 시험기의 모든 동작을 정지하는 데 사용됩니다."비상 정지" 버튼이 재설정된 후 압출 시험기는 정상 작동 상태에 있습니다. | ||||||||
| 4. 10 | 압출 시험기의 압출 고정 장치는 유연하게 분해되고 쉽게 교체될 수 있습니다.사용 가능한 압출 고정 장치: 평면 압출 디스크 | ||||||||
| 4.11 | 압출 시험기에는 쉽게 움직일 수 있는 범용 롤러와 고정 위치를 위한 조정 가능한 지지대가 장착되어야 합니다. | ||||||||
| 4.12 | 압출 시험기에는 자체 보호 압력 설정 기능이 있어 압출 시험 중 과도한 압출 압력을 방지하고 장비를 손상시킬 수 있습니다.압출 압력이 설정된 보호 압력 값에 도달하면 압출 시험기가 자동으로 중지됩니다.이때는 압출 고정구만 들어 올릴 수 있으며 압출 테스트를 계속할 수 없습니다. | ||||||||
| 5. 압출기 소프트웨어 소개 | |||||||||
| 5. 01 |
제어 소프트웨어 메인 인터페이스
|
||||||||
|
5. 02 |
인터페이스 설정
|
||||||||
| 5. 03 |
그래프
|
||||||||
| 5. 04 | 압출기 소프트웨어 소개 | ||||||||
| 이 프레스 테스트 시스템은 1kN-20000kN 압력 테스트 기계에 적합합니다. | |||||||||
| 힘-변형, 힘-변위 및 기타 테스트 곡선의 실시간 화면 표시가 실현되어 언제든지 전환하고 관찰할 수 있으며 곡선을 확대하고 축소하는 것이 매우 편리합니다. | |||||||||
| 전체 테스트 프로세스의 데이터 곡선은 자동으로 기록되고 저장될 수 있습니다. | |||||||||
| 시험력과 변형의 디지털 영점이 실현되어 작동이 편리하고 기계의 신뢰성이 향상됩니다. | |||||||||
| 테스트 데이터는 데이터베이스로 관리되며 모든 테스트 데이터는 자동으로 저장됩니다. | |||||||||
| 자동으로 테스트 프로세스를 완료하고, 고장난 유형을 판단하고, 테스트 데이터를 자동으로 기록 및 저장합니다. | |||||||||
| 과부하 보호 자동 정지 기능으로 시료 파손, 자동 정지를 자동으로 판단할 수 있습니다. | |||||||||
| 다양한 보고서 출력 방법, 강력한 보고서 편집 기능을 통해 사용자는 자신의 요구 사항에 따라 매우 짧은 시간 내에 모든 형식의 테스트 보고서를 준비할 수 있습니다. | |||||||||
| 데이터는 데이터베이스 관리 모드를 채택하고 테스트 데이터와 곡선을 데이터베이스에 자동으로 저장하고 데이터의 무결성과 통일성을 보장하며 사용자가 쉽게 쿼리하고 관리할 수 있습니다. | |||||||||
| 전체 테스트 프로세스의 데이터 곡선은 자동으로 기록되고 저장될 수 있습니다. | |||||||||
| 인간-기계 인터페이스는 표준 Windows 스타일을 채택하고 조작 및 학습이 쉽고 일반적인 제어, 수집 및 계산을 충족할 수 있습니다. | |||||||||
| 6. 장비 표준 구성 | |||||||||
| 6. 01 | 수직 주요 기계 1 세트 | 1 세트 | |||||||
| 6. 02 | 밀폐형 보호 박스(압력 완화 및 배기 기능 포함) | 1 세트 | |||||||
| 6. 03 | 브랜드 컴퓨터(다음 구성 이상: 20인치 LCD, 1000GB) | 1 세트 | |||||||
| 6. 05 | 압력 센서 시스템 | 1 세트 | |||||||
| 6. 06 | 전압, 온도 종합 획득 시스템 | 각 1세트 | |||||||
| 6. 07 | 제품 사양 | 한 조각 | |||||||
