| 브랜드 이름: | Sinuo |
| 모델 번호: | SN4412C-F |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | T/T |
| 공급 능력: | 1 세트/달 |

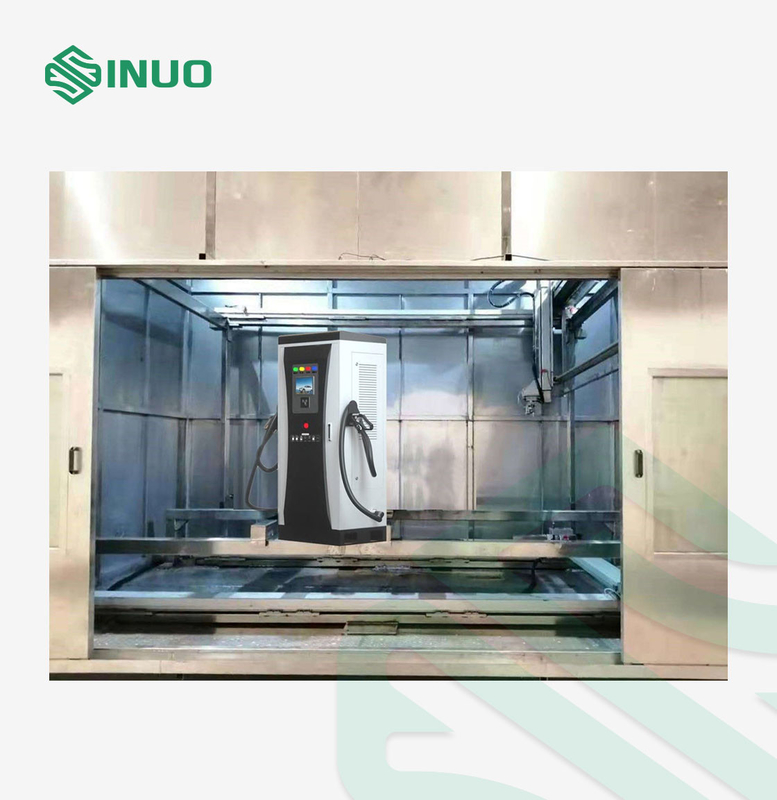

IPX9 고온 및 압력 물 제트 시험 시스템 SN4412C-F
표준 및 조항을 준수EV 충전 스파일 IPX9 고 온도 및 압력 물 제트 테스트 시스템
IPX9 오픈 레인 룸 SN4412C-F은 IEC 60068:2022, IEC60529:2020 등의 표준 요구 사항에 적합합니다.
기술 매개 변수EV 충전 스파일 IPX9 고 온도 및 압력 물 제트 테스트 시스템
| 주요 기술 매개 변수 | |
| 내부 프레임 차원 | 깊이 2000 × 너비 2500 × 높이 4000mm |
| 외부 프레임 차원 | 대략 깊이 2500 × 너비 45,000 × 높이 4500mm (글라스 하우스, 배수 탱크 및 지상 엔지니어링 사용자는 사용자에 따라 처리합니다). |
| 사용자 최대 샘플 | 깊이 1500× 너비 1000× 높이 500mm 샘플 무게: 650KG |
| 스프레이 시스템 | 그것은 이탈리아의 고압 및 고온 물 펌프, 고압 및 고온 물 압력 측정기,고압 및 고온 전자기 밸브 및 고압 및 고온 수압 파이프. |
| 제트 물 온도 | RT ~ 80°C를 설정할 수 있습니다 (RT는 주변 온도입니다) |
| 주입 각 | 스프레이는 표본의 전체 표면을 덮을 수 있고 스프레잉 각은 표본 표면에 세로입니다. |
| 제트 압력 | 8000~10000Kpa |
| 스프레이 흐름 | 14~16L/min |
| 노즐에서 샘플까지의 거리 | 175±25mm |
| 스프레이 시간 | 30S/m2 (정비 가능) |
| 시간 제어 실행 | 1s ~ 9999h59min59s (조정 가능) |
| 수신기 표면 | 제품 상단 및 측면 |
| 수류기 압력 측정기 | 물 스프레이 압력을 표시 할 수 있습니다 |
| 제어 시스템 | 회사는 독자적으로 터치 스크린 제어 시스템을 개발 |
| 난방 탱크 (인큐베이터) | 하나 |
| 차량 표본 | 650kg |
| 스프링클러 헤드 수 | 2 PC, 하나는 스프레이 샘플 상단 표면에 설치; 하나는 평면 주위에 제트 샘플의 측면에 장착; |
| 제트 궤도 | S형 궤도를 달리는 원리에 기초하여 4면 서보 모터가 5면으로 물을 분사하는 로봇 팔을 설계하는 데 사용됩니다.1 M2 미터당 60S의 분사 시간은 기본 기준 시험 시간입니다., 전체 궤도의 완료 시간을 설정할 수 있으며, 150-300S (5 m2) 사이를 설정할 수 있습니다. 설정할 때 크기는 제품의 전체 차원에 따라 입력 할 수 있습니다.로봇 시스템은 체계적인 테스트를 위해 자동으로 테스트 궤도를 완료테스트 후, 팔은 장치 소리와 빛의 초기 지점으로 돌아왔다. |
| 샘플 배열 | 1 포크리프트를 사용하여 샘플을 로드하고 배하, 포크리프트 고객 (공급자 사양을 제공), 2 트럭을 사용하여 샘플을 업로드하여 장비의 문으로 이동하십시오.그리고 그 다음 수동 샘플 트럭에 테스트 공간으로 밀어 요청문을 닫은 후, 시스템은 공식적인 테스트를 수행하도록 요청합니다. |
| 순수 시스템 | 50L / H 순수 물 장비를 제공하여 가열, 분사 물 재활용을 위해 물을 공급합니다. |
| 전력 공급원 | AC380V 3단계 5선, 50Hz 전력: 약 100KW (부하 없이); 120A 공기 스위치를 별도로 만들어, 공기 스위치는 배선 단말기가 있어야 하며, 전력 선은 ≥50 제곱이어야 합니다. |
| 물은 시스템에서 순환하지 않습니다. |
1) 물 소스는 재활용 할 수 없습니다 (배터리 테스트 후 물 소스가 더럽기 때문에 사용 된 물을 하수 탱크에 배charge하는 것이 좋습니다). 2) 사용자가 물을 재활용하는 것을 고려하면 미리 반환 풀과 풀을 청소하십시오. 3) 파이프 라인 사용자들이 미리 준비됩니다. 4) 물 탱크 크기: 깊이 2000 × 너비 1000 × 높이 1000mm. |
| 구조물 | |
| 노즐 | 304 스테인레스 스틸 수압 파이프 |
| 물탱크 | 304 스테인리스 스틸 |
| 전기 제어 용품 | 슈나이더와 옴론과 같은 국제적으로 유명한 브랜드가 선택됩니다. |
기술적 이점에 대해 EV 충전 스파일 IPX9 고 온도 및 압력 물 제트 테스트 시스템
난방 시스템
고 주파수에서 사용되는 난방 선이 이 시스템에서 매우 중요합니다, 난방 파이프의 부적절한 재료 선택, 짧은 서비스 수명, 쉽게 유관 단회로 현상을 생성,높은 요구사항을 가진 사용자에게는 매우 불편하고 고통스럽습니다., 생산 및 검사 진행에 심각하게 영향을 미칩니다. 이 목적을 위해 회사는 고온 저항성 세라믹 재료,좋은 단열, 누출 단장 현상을 생성하지 않습니다, 독일에서 수입 된 난방 전선을 통해 중간, 두꺼운 전선 지름, 높은 온도 저항, 건조 연소 저항.쿼츠 유리 튜브는 난방 철도의 중앙에 삽입됩니다, 그리고 그것의 중요한 기능은 난방 가이드가 붉은, 부드럽고 떨어지는 것을 방지하는 것입니다,그리고 가열 와이어와 내부 상자 금속 접촉을 생성 단장 및 다른 결함 현상을 초래이 기술은 중국에서 처음입니다.
(탱크 난방 파이프)
이탈리아에서 수입된 고온 고압 물 펌프
고온 및 고압 전자 흐름계

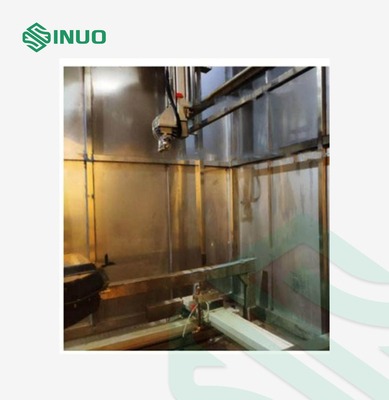

노즐 및 샘플 보유기
물 압력 계정 감지
