MIL-STD810G 물은 전자기 진동 시험기를 냉각시켰습니다

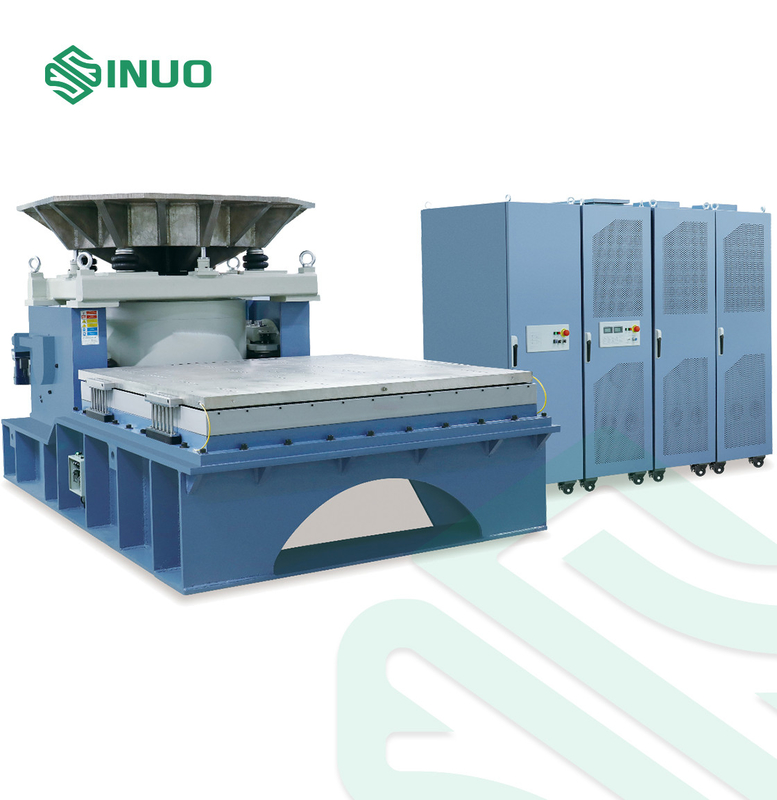

MIL-STD810G 수냉식 전자기 진동 시험기

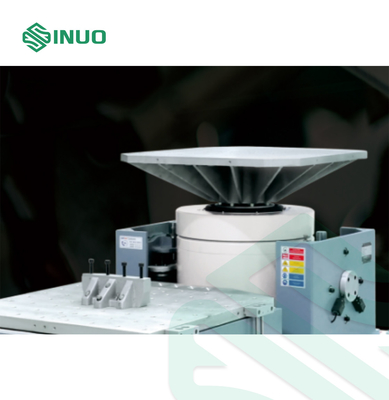

장비개요

진동 테스트는 구성 요소나 장치가 실제 환경에서 어떻게 반응하는지 확인하기 위해 자극하거나 충격을 주는 행위입니다.진동 시험의 적용 범위는 회로 기판, 항공기, 선박, 로켓, 미사일, 자동차 및 가전 제품과 같은 산업 제품에 이르기까지 매우 넓습니다.

Laberton은 전체 여기 및 테스트 계획을 제공하고 GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC 및 ASTM과 같은 국내 및 국제 표준에 따라 제품의 품질을 입증할 수 있습니다.

진동기 선정식 및 진동발생기 구조도

고객 회사가 제공하는 테스트 조건

테스트 유형: 사인 스윕;무작위의;클래식 쇼크;

주파수 응답 범위: 1-2700Hz

공식: A(g)=(2πf)2Dcm/980≒A=0.002DmmF²

D=A/0.002F²F=M(kg)×A(g)

기술적인 매개변수

제품 기술 및 기능 소개

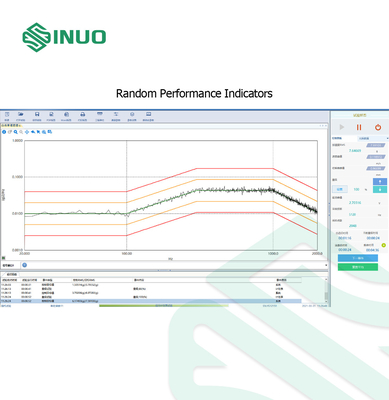

무작위 성과 지표

VCS5X 랜덤 제어 기능은 빠르고 정확한 랜덤 진동 제어를 제공합니다.전달 함수를 기반으로 한 적응형 제어 알고리즘은 시스템의 비선형성, 공진 진동점 및 동적 부하의 변화에 ​​신속하게 대응할 수 있어 제어 정확도가 크게 향상되고 빠른 루프 시간을 얻을 수 있습니다.

제어 방법

균등화 방법: 전달 함수

제어 루프: 시스템 비선형성, 공진 진동점 및 동적 부하의 변화에 ​​신속하게 대응할 수 있는 전달 함수 업데이트를 기반으로 하는 적응형 제어

성능 제어

동적 범위: 90dB

제어 정확도: ±1dB

폐쇄 루프 시간: 일반적인 값 100mS

드라이브 신호

연속적인 가우스 랜덤 신호.

제어 매개변수

주파수 범위: 0 ~ 145Hz, 250Hz, 290Hz, 500Hz, 585Hz, 1000Hz, 1170Hz, 2000Hz, 2340Hz, 4000Hz, 4680Hz

해상도: 100, 200, 400, 800, 1600, 3200, 6400 스펙트럼 라인

제어 전략: 단일 채널 제어, 가중치 제어, 최대값, 최소값

자유도(DOF): 12~3160

클리핑 계수(시그마 전단): 2~100

스태킹 비율: 없음, 50%, 75%

목표 스펙트럼

교차점: 크기 또는 기울기로 정의되며 교차점 수는 제한되지 않습니다.

교차점 계산: 각 세그먼트의 교차 주파수 값을 자동으로 계산합니다.

공차 스펙트럼: 목표 스펙트럼에 상대적인 dB 또는 % 단위로 경보 라인과 인터럽트 라인을 정의합니다.

유효성 확인: 정의된 교차점의 유효성을 자동으로 확인합니다.

RMS 공차 한계: 공차 스펙트럼을 기반으로 자동 계산되거나 사용자가 수동으로 설정합니다.

RMS 계산: 변위, 속도 및 가속도 RMS 값과 예상 피크 값을 자동으로 계산합니다.

RMS 조정: RMS 값을 수동으로 조정하거나 데시벨 변환을 설정하여 조정합니다.

가속 유형: 로그, dB

공학 단위: 영국식, 미터법

표시: 기준 스펙트럼에 따라 설정된 허용 한계를 사용하여 기준 스펙트럼을 자동으로 표시합니다.

사전 테스트

사전 테스트 수준: 0.1~100%

시작 속도: 빠름, 느림

초기 드라이브: 사용자 정의 초기 시작 전압

최대 구동 한계: 사전 테스트를 위해 사용자가 정의한 최대 구동 전압

테스트 실행 계획

테스트 이벤트: 크기 및 동적 런타임

인터럽트 검사: 꺼짐, 켜짐

제어 루프: 개방 루프, 폐쇄 루프

결과 저장: 화면 비트맵, 활성 창, 모든 창, 정의된 콘텐츠 자동 저장

테스트 보고서 생성: 단순 보고서, 전체 보고서

실험 일시중지: 일시중지 시간 설정

루프: 루프의 시작과 끝, 루프 수를 설정합니다.

테스트 순서 실행: 여러 테스트를 순서대로 전환하고 실행합니다.

안전

라인 중단 확인: 허용 범위를 벗어난 라인 수를 자동으로 확인하고 허용 값과 비교하며 라인 중단 비율은 0~1입니다.

유효값 제한 : 제어의 유효값이 설정된 최대값, 최소값을 초과하는지 확인

수동 중단: 사용자는 제어판의 "Stop"과 컨트롤 박스 전면 패널의 "ABORT" 버튼을 눌러 테스트를 중지할 수 있습니다.

실행: 가장 빠른 방법은 "ABORT"를 눌러 하드웨어에서 직접 테스트 실행을 중단하는 것입니다.

진동 테이블 한계값: 최대 가속도, 속도, 변위.

사전 테스트: 소규모 신호를 사용하여 시스템 제어 루프 및 시스템 성능을 확인하고 시스템 전달 기능을 테스트하는 등의 작업을 수행합니다.

테스트: 지속적인 자동 개방 루프 감지, 과부하 검사, 알람, 중단 허용 범위 검사, RMS 중단 한계 검사, 사용자가 지정한 속도로 시작, 중지 및 변경 크기, 드라이브 신호 제한.

부동 대상 스펙트럼: 크기가 변경되면 대상 스펙트럼, 경보 및 인터럽트 허용 범위가 현재 크기 변경을 따르고 현재 크기 테스트에서 허용 범위를 벗어난 선 수를 자동으로 확인합니다.

개방 루프 감도: 둔감, 정상, 민감.

테스트 중 수동 조작

공개 작업 실행: 테스트 중지 또는 시작, 테스트 일시 중지 또는 재개

레벨 조정: 레벨을 수동으로 높이거나 낮추거나 레벨을 직접 설정하십시오.

점프 실행: 일정의 다음 이벤트로 수동으로 점프

실행 제어 작업: 인터럽트 감지, 개방 루프 또는 폐쇄 루프 제어에 대해 유효하거나 유효하지 않습니다.

표시 작업: 커서 추가/삭제, 창 추가/삭제, 표시 내용 또는 인터페이스 변경 등

테스트 보고서: WORD/PDF 테스트 보고서 생성

피크/밸리 커서: 자동 피크/밸리 감지 및 표시

일반 커서: 단일 커서, 이중 커서, 커서가 가리키는 위치의 X, Y 읽기

고조파 커서: 고조파 표시

온라인 상태 표시

주요 매개변수: 전류 크기, 구동 전압의 피크 값, 목표 가속도, 속도, 변위 값 및 제어된 가속도 RMS 값

시간: 총 실행 시간, 전체 스케일 시간, 현재 스케일 시간, 남은 시간

현재 상태: 일시정지, 사전 테스트, 테스트 실행, 경보 및 테스트 중단 등

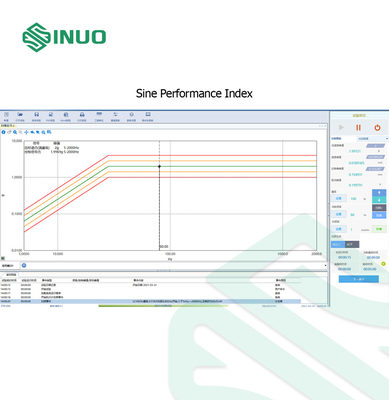

사인 성능 지수

VCS 사인 제어 시스템은 1Hz~10000Hz의 연속 스위프 사인파를 생성하여 효과적인 사인 주파수 스위프 및 고정 주파수 제어를 수행합니다.드라이브 신호는 진정한 아날로그 스윕을 생성합니다.정현파 신호 진폭 업데이트를 기반으로 하는 적응형 제어 알고리즘은 시스템 변경에 신속하게 대응할 수 있으며, 높은 제어 정밀도와 제어 동적 범위를 갖습니다.

제어 방법

균등화 방법: 전달 함수

제어 루프: 정현파 신호 진폭 업데이트를 기반으로 하는 적응형 제어로 시스템 비선형성, 공진 진동점 및 동적 부하의 변화에 ​​신속하게 대응할 수 있습니다.

성능 제어

동적 범위: 110dB

폐쇄 루프 시간: 10ms

드라이브 신호: 아날로그 품질의 스위프 사인 신호 제공

파형 왜곡: <0.3%

100dB보다 큰 신호 대 잡음비

주파수 분해능: 0.01%

제어 매개변수

제어 전략: 단일 채널 제어, 가중치 제어, 최대값, 최소값

작동 모드: 수동, 자동

비례 필터 대역폭: 비례 대역폭, 고정 대역폭

변위 센서 - 저역 통과 필터: 0.1~18750Hz

시간 도메인 분해능: ≥10ms

시작 속도: 1~120dB

선형 청소 주파수: 0.01~6000Hz/min

로그 스윕 주파수: 0.01~100 Oct/min,

주파수 범위: 1Hz~10000Hz

스윕 매개변수

주파수 스윕 모드: 선형, 로그

스윕 기간: 주파수 스윕 시간, 시간

스윕 속도: 스윕 속도는 각 스윕 이벤트에 대해 설정할 수 있습니다.

초기 방향: 위, 아래

주파수 설정: 하한 주파수, 하한 주파수, 시작 주파수

상주 매개변수

빈도: 체류 빈도를 설정합니다.

기간: 스윕 횟수, 시간

목표 스펙트럼

해상도: 최대 4096포인트

교차점: 크기 또는 기울기로 정의되며 교차점 수는 제한되지 않습니다.

크기: 가속도, 속도, 변위

기울기: 일정한 가속도, 일정한 속도, 일정한 변위

공차 스펙트럼: 목표 스펙트럼에 상대적인 dB 또는 % 단위로 경보 라인과 인터럽트 라인을 정의합니다.

유효성 확인: 정의된 교차점의 유효성을 자동으로 확인합니다.

피크 계산: 변위, 속도 및 가속도의 피크 값을 자동으로 계산합니다.

공학 단위: 영국식, 미터법

표시: 기준 스펙트럼에 따라 설정된 허용 한계를 사용하여 기준 스펙트럼을 자동으로 표시합니다.

교차점 계산: 각 세그먼트의 교차 주파수 값을 자동으로 계산합니다.

가속 유형: 로그, dB

테스트 시작

시작 속도: 빠름, 느림

초기 드라이브: 사용자 정의 초기 시작 전압

최대 드라이브 제한: 사용자 정의 테스트를 위한 최대 드라이브 전압 상승

테스트 실행 계획

테스트 이벤트: 스윕, 드웰, 스텝

인터럽트 검사: 꺼짐, 켜짐

제어 루프: 개방 루프, 폐쇄 루프

루프: 루프의 시작과 끝, 루프 수를 설정합니다.

실험 일시중지: 일시중지 시간 설정

결과 저장: 화면 비트맵, 활성 창, 모든 창, 정의된 콘텐츠 자동 저장

테스트 보고서 생성: 단순 보고서, 전체 보고서

테스트 순서 실행: 여러 테스트를 순서대로 전환하고 실행합니다.

테스트 중 수동 조작

공개 작업 실행: 테스트 중지 또는 시작, 테스트 일시 중지 또는 재개

레벨 조정: 수동 단계로 레벨을 높이거나 낮추고 레벨을 직접 설정할 수도 있습니다.

주파수 스윕 제어: 주파수 변경, 주파수 증가/감소, 스윕 방향 변경, 수동 주파수 설정

스윕 방향: 스윕 방향 변경

점프 실행: 일정의 다음 이벤트로 수동 이동, 다음 일정으로 수동 이동

실행 제어 작업: 인터럽트 감지, 개방 루프 또는 폐쇄 루프 제어에 대해 유효하거나 유효하지 않습니다.

표시 작업: 커서 추가/삭제, 창 추가/삭제, 표시 내용 변경 또는 인터페이스 보고서 등

테스트 보고서: WORD/PDF 테스트 보고서 생성

온라인 상태 표시

주요 매개변수: 전류 크기, 구동 전압의 피크 값, 목표 및 제어된 가속도 진폭

시간: 총 실행 시간, 전체 실행 시간, 현재 스케일 시간, 남은 시간

현재 상태: 일시정지, 사전 테스트, 테스트 실행, 경보 및 테스트 중단 등

안전

수동 중단: 사용자는 제어판의 "중지" 버튼과 컨트롤 박스 전면 패널의 "ABORT" 버튼을 통해 테스트 실행을 중지할 수 있습니다.가장 빠른 방법은 "ABORT"를 눌러 하드웨어를 통한 테스트 실행을 직접 중단하는 것입니다.

진동 테이블 한계값: 최대 가속도, 속도, 변위.

테스트: 지속적인 자동 개방 루프 감지, 과부하 검사, 경보, 인터럽트 허용 범위 검사, 시작, 정지 및 사용자가 지정한 속도로 크기 변경, 드라이브 신호 제한.

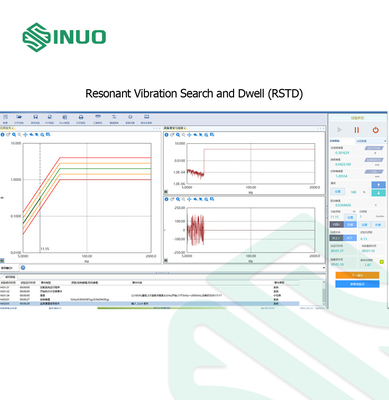

공진 진동 검색 및 체류(RSTD)

VCS Resonant Vibration Search and Dwell은 공진 탐색 및 드웰 기능을 제공합니다.시스템의 고유한 추적 알고리즘은 공진 진동 주파수를 빠르고 정확하게 추적할 수 있습니다.고조파 진동 검색 및 드웰에는 정현파 제어의 모든 인덱스가 포함되며 다음 인덱스도 포함됩니다.

공명 검색

전달 기능: 입력 채널 쌍 또는 입력 채널과 제어 채널 간의 테스트

검색 범위: 기준 스펙트럼에 의해 정의된 주파수 범위 내에서 사용자가 선택 가능한 시작 및 중지 주파수

스윕 속도: 기본 스캔 속도, 사용자 지정 전용 스캔 속도

감지 기준: q 값, 전달 함수 진폭 또는 둘 다를 기반으로 한 공명 식별

살다

테스트 모드: 두 가지 모드: 1) 공진 검색 동안 유지;2) 검색 완료 후 숙박 목록에 따라 숙박하며, 숙박 목록을 수정하는 모드입니다.

드웰 모드: 고정 주파수 드웰, 추적 드웰

고정 주파수 체류 시간: 시간, 사이클 수;또는 진폭 드리프트 속도

추적 거주 기준: 지정된 시간 또는 주기 수에 도달합니다.공진 진동 주파수 오프셋(주파수 hz 또는 백분율);공진진폭편차율(전체 오프셋 또는 특정 시간 내 오프셋)

테스트 실행 계획

공명 검색: 공명 검색 이벤트 정의 및 실행

공진 드웰: 고조파 진동 검색에 해당하는 드웰 이벤트 정의 및 실행

Search Dwell : 공진진동점 검색 후 즉시 Dwell 실행

신호 표시

검색 기록: 동일한 고조파 진동 검색 및 드웰 관련 작업 기록

드웰 목록: 모든 상주 주파수 지점과 해당 진폭, 위상, q 값 등을 나열합니다.

진폭 그래프: 전달 함수 진폭 대 주파수 변화 곡선

위상 다이어그램: 전달 함수 위상 대 주파수 곡선

안전

수동 중단: 사용자는 제어판의 "중지" 버튼과 컨트롤 박스 전면 패널의 "ABORT" 버튼을 통해 테스트 실행을 중지할 수 있습니다.가장 빠른 방법은 "ABORT"를 눌러 하드웨어를 통한 테스트 실행을 직접 중단하는 것입니다.

진동 테이블 한계값: 최대 가속도, 속도, 변위.

테스트: 지속적인 자동 개방 루프 감지, 과부하 검사, 경보, 인터럽트 허용 범위 검사, 시작, 정지 및 사용자가 지정한 속도로 크기 변경, 드라이브 신호 제한.

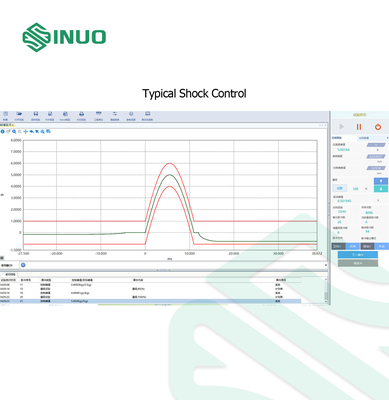

일반적인 충격 제어

일반적인 충격 제어는 고전적인 충격 파형의 충격 테스트 기능을 제공하고 전달 함수를 기반으로 하는 적응형 제어 알고리즘을 채택하며 시스템의 비선형성 및 동적 부하의 변화에 ​​신속하게 대응할 수 있으며 강력한 시스템 적응성과 높은 특성을 갖습니다. 제어 정밀도.

제어 방법

균등화 방법: 전달 함수

제어 루프: 시스템의 비선형성 및 동적 부하의 변화에 ​​신속하게 대응할 수 있는 전달 함수 업데이트를 기반으로 하는 적응형 제어

성능 제어

동적 범위: 90dB

펄스 정의

펄스 유형: 반사인, 전면 피크 톱니, 후면 피크 톱니, 삼각형, 직사각형, 사다리꼴, 하버사인.

펄스 지속 시간: 0.5~3000ms

펄스 진폭: 사용자는 필요에 따라 펄스 진폭을 입력할 수 있습니다.

주파수 범위: 0~18750Hz

단위: 영국식, 미터법

펄스 보상

보상 방식 : 전후 펄스 보상, 전면 펄스 보상, 사후 펄스 보상

보상 파형: 하프 사인, 직사각형, 직사각형 고조파

사전 펄스 진폭: 1~100%

펄스 진폭 후: 1~100%

용인

유형: MIL-STD810G, IEC60068227, GJB150A, ISO 표준, 사용자 정의 인터럽트 제어 제한.

제어 매개변수

작동 모드: 수동, 자동

제어 채널: 단일 채널 제어, 가중치 제어

펄스 간격: 두 펄스 사이의 시간 간격을 정의합니다.

평균: 1~10

사전 테스트

사전 테스트 수준: 0.1~100%

시작 속도: 빠름, 느림

초기 드라이브: 사용자 정의 초기 시작 전압

최대 구동 한계: 사전 테스트를 위해 사용자가 정의한 최대 구동 전압

테스트 계획 실행

테스트 이벤트: 펄스의 크기 및 수

인터럽트 검사: 꺼짐, 켜짐

제어 루프: 개방 루프, 폐쇄 루프

결과 저장: 화면 비트맵, 활성 창, 모든 창, 정의된 콘텐츠 자동 저장

테스트 보고서 생성: 단순 보고서, 전체 보고서

실험 일시중지: 일시중지 시간 설정

루프: 루프의 시작과 끝, 루프 수를 설정합니다.

펄스 극성: 정방향, 역방향

안전

개방 루프 감지: 제어 루프 개방 루프 자동 감지

입력 신호: 입력 채널 개방 루프, 과부하 검사

라인 중단 확인: 허용 범위를 벗어난 라인 수를 자동으로 확인하고 허용 값과 비교하며 라인 중단 비율은 0~1입니다.

허용 오차: MIL-STD810(미국 군사 표준), ISO 표준, 사용자 정의 인터럽트 제어 제한.

인터럽트 버튼: 하드웨어를 통해 직접 인터럽트 테스트 실행

셰이커 한계: 최대 가속도, 속도, 변위

드라이브 신호 제한: 드라이브 신호의 피크 값을 제한합니다.

개방 루프 감도: 둔감, 정상, 민감.

테스트 중 수동 조작

공개 작업 실행: 테스트 중지 또는 시작, 테스트 일시 중지 또는 재개

크기 조정: 크기를 수동으로 늘리거나 낮추고 크기를 직접 설정합니다.

점프 실행: 일정의 다음 이벤트로 수동으로 조정

실행 제어 작업: 인터럽트 감지, 개방 루프 또는 폐쇄 루프 제어에 대해 유효하거나 유효하지 않습니다.

표시 작업: 커서 추가/삭제, 창 추가/삭제, 표시 내용 변경 또는 인터페이스 보고서 등

테스트 보고서: WORD/PDF 테스트 보고서 생성

충격 펄스: 충격 펄스를 수동으로 출력하고 펄스 극성을 변경합니다.

온라인 상태 표시

주요 매개변수: 전류 크기, 구동 전압의 피크 값, 목표 및 제어된 가속도 피크 값 및 RMS 값

시간: 출력 펄스 수, 남은 펄스 수, 현재 레벨 펄스 수, 풀 레벨 펄스 수

현재 상태: 일시정지, 사전 테스트, 테스트 실행, 경보 및 테스트 중단 등
