전기 자동차 배터리 봉입 압력 자동시험 시스템
상응하는 기준 & 전기 차량 배터리 인클로저의 조항은 자동시험 시스템을 압박합니다
이 장치는 표준 IEC 60335-1에 따릅니다 : 2020-annex BB-20.1.
전기 자동차 배터리 봉입 압력 자동시험 시스템에 대한 장비 개관
샘플과 제한 : 이 장치는 금속 이온을 사용하는 화학을 포함하는 한덩어리로 되어 있는 배터리를 테스트할 수 있습니다.
시험 목적 : 그것은 금속 이온 화학을 사용하는 한덩어리로 되어 있는 배터리를 포함하는 배터리 작동 장치의 구내가 배터리가 결점 동안 새어나올 때 받는 압력을 측정하는데 사용됩니다. 배터리에 그 사례의 경우 강도를 검증합니다.
검사 원리 : 압력을 올리고, 파이프라인에 연결된 압력 센서를 모니터링하고, 실시간으로 압력값을 되돌려 주기 위해 부스터 펌프를 사용하세요. 제어 시스템은 전기 밸브와 같은 부품을 제어하고 압력 조절이 샘플에서의 초기의 압력이 2070kPa±10%에 도달하게 하기 위해 밸브로 조절됩니다. 2.85±0.05mm의 직경과 구멍을 거쳐 메커니즘 까지 기준까지 요구된 공기 용적을 그리고 나서 도입하세요. 그리고 나서 그것은 30대 이내에 70kPa 아래로 떨어집니다.
전기 자동차 배터리 봉입 압력 자동시험 시스템의 기술적인 매개 변수
| 모델 | SN1123A |
| 스테이션 | 단일 역 |
| 전기 제어 방법 | PLC 제어, 터치 스크린 작전 |
| 드라이브 모드 | 부스터 펌프 드라이브 |
| 시험 배지 | 가스 |
| 시험압력 | 0.01-2.5MPa, 압력 센서 모니터링 |
| 기체 봉입 능력 |
10-100ml 조정할 수 있는, 성취할 수 있는 (20, 30, 50, 100 밀리람베르트)
|
| 테스트 시간 | 0-999999s, 설정될 수 있습니다 |
| 봉착 접합 | 표준, 구멍 Φ2.85±0.05mm으로서의 한 셋트 |
| 시험 절차 | 매뉴얼 하역 실험, 완전 자동 테스팅 프로세스 |
| 소자 디맨젼과 중량 | L*W*H=1000*750*900, 중량 약 110KG |
| 사용 환경 | 대기압 80~106kpa ; 대기 온도 5~40' Ｃ ; 상대 습도 (20~80)%RH ; 사용의 장소 : 흔들리는 어떤 격렬하지 않은 것, 진동, 어떤 전자파 장애, 어떤 먼지, 어떤 폭발적이고 부식성 가스, 좋은 방열 |
| 참고 그래프 | |

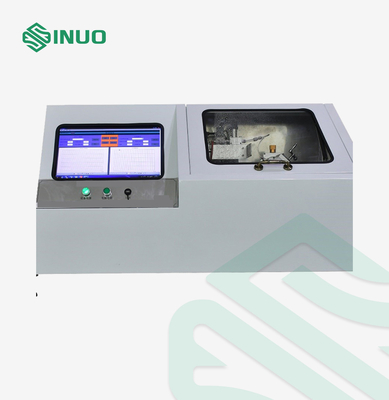

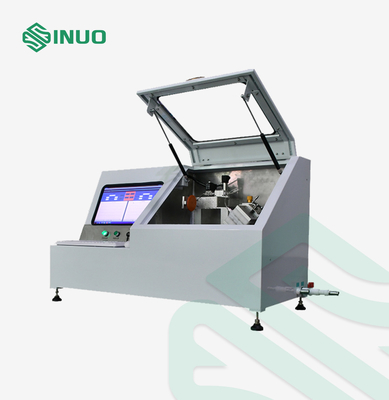

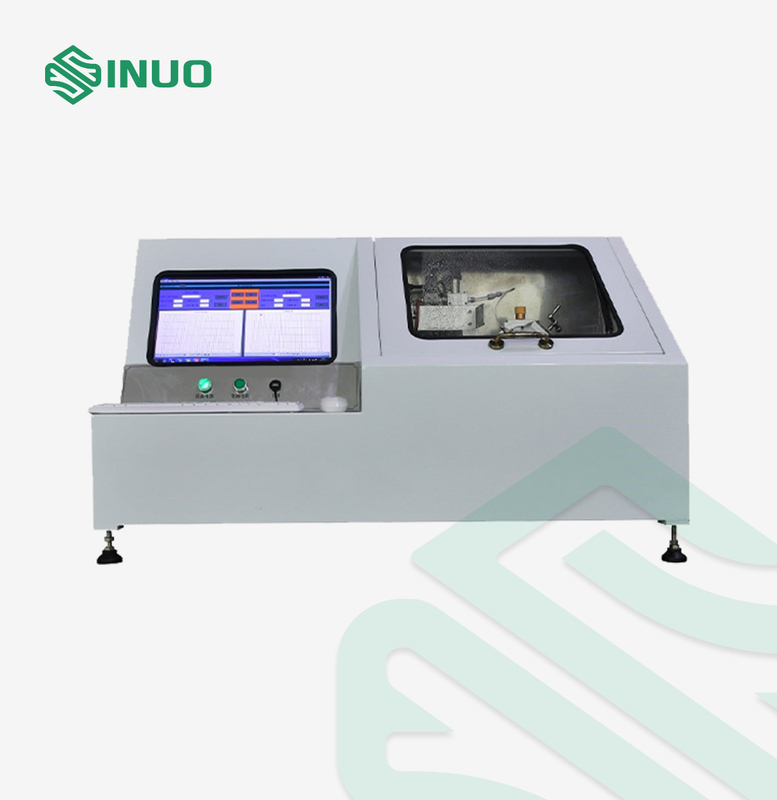

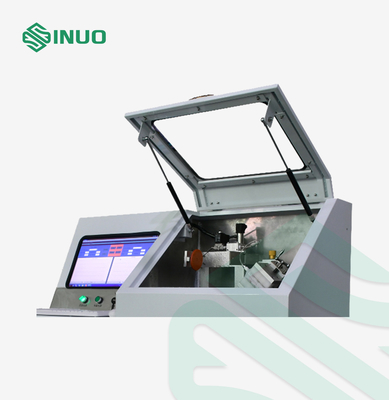

전기 자동차 배터리 봉입 압력 자동시험 시스템의 구조
장치는 박스 구조를 채택하고, 터치 스크린에 의해 제어됩니다. 당신은 압력곡선 디스플레이를 읽을 수 있습니다, 상승된 가스 용량에서 설정할 수 있습니다, 시험압력, 테스트 시간, 기타 등등에서 설정할 수 있습니다. 그것은 안정적인 성능, 편리한 작동과 아름다운 외양으로 공기 부스터 펌프와 압력제어 장치를 채택합니다. 국내외에서 많은 유사 제품의 이점을 통합할 때, 그것은 주요 국내 측정 기관과 시험소 중에서 일차선택입니다.
