| 브랜드 이름: | Sinuo |
| 모델 번호: | SN1013 |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 전신환 |
| 공급 능력: | 15개 세트 / 달 |
IEC62196 EV 스위치 소켓 연결은 힘 시험 장치를 철회합니다
상응하는 기준 & 스위치 소켓 연결을 위한 조항은 힘 시험 장치를 철회합니다
IEC 62196-1:2020 조항 14.1.5, 14.1.6, fig13, fig14.
IEC 62196-1:2014 조항 17.2.
스위치 소켓 연결을 위한 장비 개관은 힘 시험 장치를 철회합니다
시험 목적 : 차징 인터페이스의 구조는 충전 총기가 쉽게 삽입되고 빠져나갈 수 있게 허락하여야 하고, 충전 총기가 일반적 사용 동안 소켓으로부터 떨어지는 것을 예방하여야 합니다. 가전 소켓에서 충전 케이블을 이끌어 내도록 요구된 최대 힘이 표준에 명시된 더 레인지 내에 포함된다는 것을 검증하세요.
검사 원리 : 소켓의 최대 탈 출력 : 앱리 최대 철수가 시험 플러그에 주요 무게, 부가하중, 훅 (클램핑 장치)와 시험 플러그)의 총 힘이 기준에 특정하다고 떠밀어 부수고 플러그가 소켓에서 나와야 합니다.

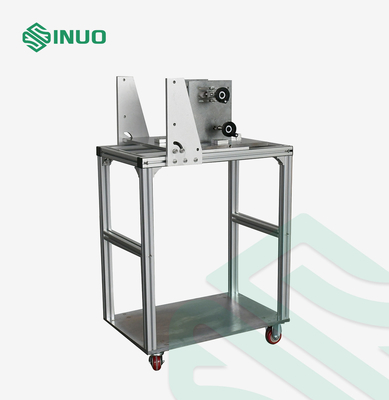

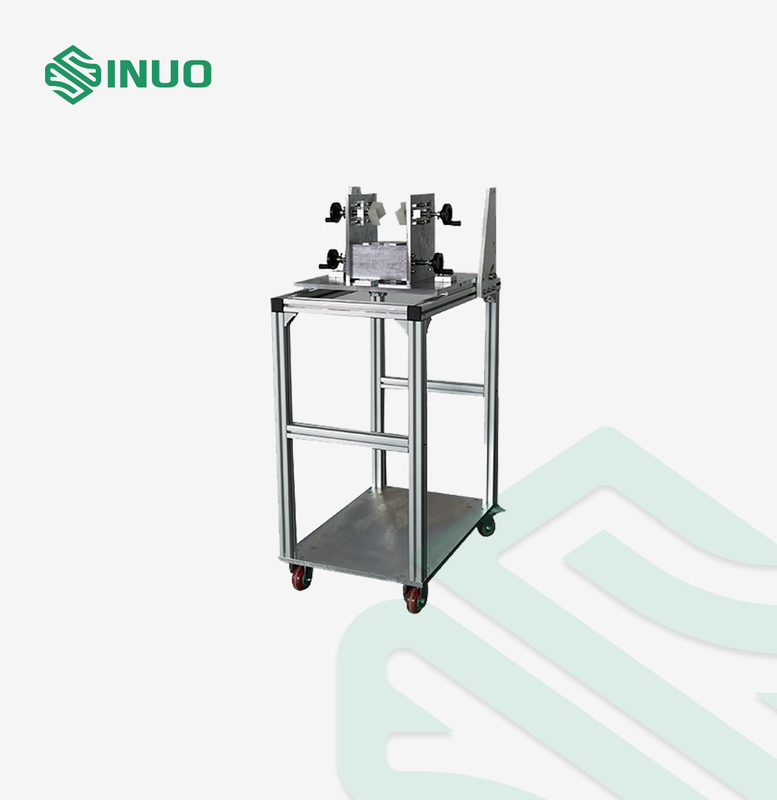

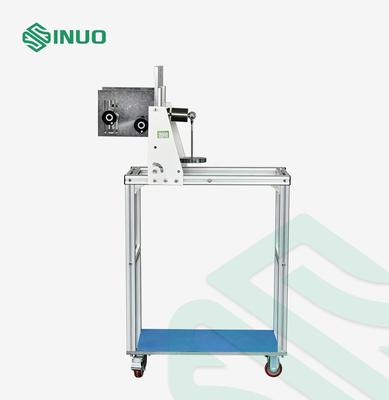

구조 : 이 장치는 한 어미판, 주요 무게 Ｆ, 부가하중 Ｇ와 시험 플러그 Ｃ 하에 설치된 클램핑 장치로 구성됩니다. 디바이스 테스트와 투입 힘 시험을 잠그면서, 장치 틀은 수평선상 수평선상 차징 인터페이스을 판단하는 기계부하 시험을 포함하여 수치 5와 GB11918.4 수치 102를 GB/T20234.1과 호환 가능합니다.

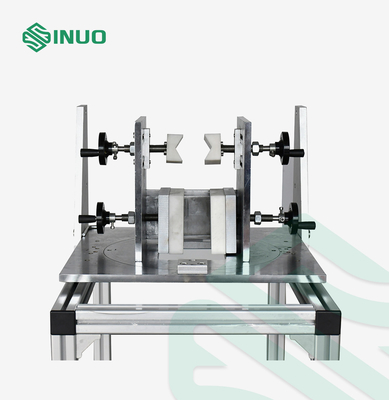

기록 : 조절식 조임 지구는 채택되며, 그것이 수직적으로 그리고 수평적으로 바뀌게될 수 있고, 다양한 상품을 고정시킬 수 있습니다 ; Ｄ 클램프는 작동하고 사용하기 위해 더 편리한 벨소리에 의해 대체됩니다 ; 주요 중량은 브라켓 없이 직접적으로 카운터웨이트드.
스위치 소켓 연결을 위한 기술적인 매개 변수는 힘 시험 장치를 철회합니다
최대 인출력
콘센트의 최대 인출력은 표 1을 위한 요구조건을 충족시킬 것입니다.
주요한 몸무게, 보충적 몸무게, 시험 플러그에 대한 훅 (클램핑 장치)의 기준 (총 힘에 명시된 최대 인출력을 적용하시오 그러면 보충적 몸무게가 50 밀리미터의 키에서 떨어질 때, 플러그는 소켓에서 나와야 합니다.
사용자는 다음 표에 따라 핵실험을 위해 적절한 무게를 선택하여야 합니다 :
|
시료형 (AC A) |
철수 엔 |
주요한 중량 엔 |
보충적 중량 엔 |
| 6-40 | 165 | 148.5 | 16.5 |
| 41-80 | 300 | 270 | 30 |
| 81-150 | 440 | 396 | 44 |
| 151-250 | 660 | 396+148.5+49.5 | 66 |
|
시료형 (DC A) |
|||
| 누구 | 750 | 396+148.5+49.5+15 | 75 |
| 조항 17.2 A | |||
| <59> | 150 | 135 | 15 |
| 60-99 | 275 | 247.5 | 27.5 |
| 100-125 | 400 | 270+90 | 40 |
| 기록 : 주요한 중량은 이미 시험 플러그와 훅 중량을 포함했습니다 | |||
비 최소이 인출력
최소 인출력이 이 기준의 그 요구를 만족시키는 테스트 핀 (단일 핀) 인 기준에 명시된 채로 계측기를 삽입하시오 그러면 핀의 전체 질량은 콘센트에서 각각 개별적 소켓 안으로 테이블에 명시된) 가치와 동일합니다. 계측기는 30 초 이내에 소켓에서 제거되지 않아야 합니다.
|
명목상 pin 직경 밀리미터 |
계측기의 지름 밀리미터 +0 -0.01 |
최소 전체값 힘 엔 |
| 5 | 4.80 | 2.5 |
| 6 | 5.80 | 5 |
| 7 | 6.80 | 5 |
| 8 | 7.80 | 10 |
| 10 | 9.80 | 15 |
| 12 | 11.80 | 20 |
| 기록 : 최소 인출력은 이미 무게의 계측기를 포함했습니다 | ||
c-구조 특징
이 장치는 설치 고정물, 클램핑 장치, 주요한 중량, 보충적 중량과 시험 플러그의 주로 조립됩니다. 경험을 기반으로, 당기기 클램프는 평형추로 변경되고, 중량 훅이 직접적으로 시험 플러그에 연결되고, 샘플을 잡기 위한 정착물이 구성됩니다. 특정한 모양은 형태 1에 나타납니다.
Ｄ 시험 플러그
적절한 표준 시트에 따르면, 시험 플러그는 그들의 활동적인 길이 위에서 0,8 um을 초과하지 못하는 조도를 가지고 있는 경화강의 훌륭하게 지상 접촉을 가질 것입니다 그리고 ±0,05 밀리미터에 대한 허용한도로, 공칭 거리에 스페이스를 두었습니다.
플러그 콘택트의 차원 또는 다른 유형의 플러그 콘택트를 위한 접촉면 사이의 거리는 +0,010mm에 대한 허용한도로, 적절한 표준 시트에서 주어진 최소 규격에 따라 있을 것입니다
시험 플러그는 미안하지만, 이 시험 기구에 포함되지 않고 개별적으로 고객이 이미 주문한 그 시험 플러그를 수행원으로 이용합니다 :
| 번호 : | 표준 | 형태 번호 : | 이름 | 수량 |
| 1 | IEC62196-2/Ed.3/CDV (c) iec(E) | 표준 시트 2-I 시트 1 | Test-plug1:32A,250 Ｖ AC 차량은 삽입했습니다 | 1 |
| 2 | IEC62196-2/Ed.3/CDV (c) iec(E) | 표준 시트 2-ilb 시트 1 | 한 Test-plug1:63, 480 Ｖ 3상 또는 한 70, 250 Ｖ 단일 상 | 1 |
| 3 | IEC62196-2/Ed.3/CDV (c) iec(E) | 표준 시트 2-ild 시트 1 | 테스트-VEHICLE INLET2 : 63, 한 480 Ｖ 3상 또는 70, 250 Ｖ 단일 상 | 1 |
| 4 | IEC62196-2/Ed.3/CDV (c) iec(E) | 표준 시트 2-Ilf 시트 1 | 테스트-VEHICLE INLET3 : 63, 한 480 Ｖ 3상 또는 70, 250 Ｖ 단일 상 | 1 |
| 5 | IEC62196-2/Ed.3/CDV (c) iec(E) | 표준 시트 2-illa 시트 1 | 시험 플러그 4 : 한 16, 1번 파일럿 접촉과 250개 Ｖ SINGLE-PHASE 플러그 | 1 |
| 6 | IEC62196-2/Ed.3/CDV (c) iec(E) | 표준 시트 2-illb 시트 1 | 시험 플러그 6 : 한 32, 2번 파일럿 접촉과 250개 Ｖ SINGLE-PHASE 플러그 | 1 |
| 7 | IEC62196-2/Ed.3/CDV (c) iec(E) | 표준 시트 2-illc 시트 1 | 시험 플러그 8 : 한 63, 2번 파일럿 접촉과 480개 Ｖ 3상 플러그 | 1 |
| 8 | IEC62196-3/Ed.2/CDV (c) iec(E) | 표준 시트 3-IB 시트 1 |
시험 차량 커넥터 10 | 1 |
| 9 | IEC62196-3/Ed.2/CDV (c) iec(E) | 표준 시트 구성 BB 차량 연결기 250 900 Ｖ DC 표준 시트 3-Iia 시트 1 |
시험 차량 커넥터 11 | 1 |
| 10 | IEC62196-3/Ed.2/CDV (c) iec(E) | 표준 시트 3-IIIa 시트 2 | 테스트용 비히클 주입구 12 | 1 |
| 11 | IEC62196-3/Ed.2/CDV (c) iec(E) | 표준 시트 3-Iva 자동차는 2, 3과 4 시트 2를 INLETMODES | 테스트용 비히클 주입구 13 | 1 |
| 12 | IEC62196-3/Ed.2/CDV (c) iec(E) | 표준 시트 3-Ivb 자동차 주입구 전체 모드 시트 1 | 테스트용 비히클 주입구 14 | 1 |
Ｅ 테스트 핀
테스트 핀은 미안하지만, 이 시험 기구에 포함되지 않고 개별적으로 고객이 이미 주문한 그 테스트 핀을 수행원으로 이용합니다 :
|
명목상 pin 직경 밀리미터 |
계측기의 지름 밀리미터 +0 -0.01 |
최소 전체값 힘 엔 |
| 5 | 4.80 | 2.5 |
| 6 | 5.80 | 5 |
| 7 | 6.80 | 5 |
| 8 | 7.80 | 10 |
| 10 | 9.80 | 15 |
| 12 | 11.80 | 20 |
| 기록 : 최소 인출력은 이미 무게의 계측기를 포함했습니다 | ||
구성과 스위치 소켓 연결을 위한 세부는 힘 시험 장치를 철회합니다
게이지 구성 :
S136으로 만들어져 핀은 표준 크기의 최소 값이고, 허용한도가 +0.01 0 밀리미터이고, 간격이 ±0.05mm이고, 마무리가 0.8 um입니다
16A 최대 탈 출력 정합 소켓 gauge*1 ;
32A 최대 탈 출력 정합 소켓 gauge*1 ;
DC 최대 탈 출력 정합 소켓 gauge*1 ;
중량 구성 :
165 : 148.5N 주요 무게 x1+16.5N 부가하중 x1 ;
300N : 270N 주요 무게 x1+30N 부가하중 x1 ;
440N : 396N 주요 무게 x1+44N 부가하중 x1 ;
660N : 594N 주요 무게 x1+66N 부가하중 x1 ;
750N : 675N 주요 무게 x1+75N 부가하중 x1 ;
기록 : 중량의 주요 중량은 중량의 훅을 포함하고 중량의 중량이 중첩과 조합에 의해 실현됩니다.
테스트 내용 :
7.11.8 : 7.11.8 : 차징 인터페이스 기계부하 시험
7.15.1.1 : 7.15.1.1 : 잠금장치 시험
7.17 : 7.17 : 투입 힘 시험 (추출 힘 일부)
테스트 일시 중단 시간 : 60대, 트레이가 달성되기 위해 중량을 높이기 위해 올리고, 하락한 공기 드라이브
시험의 수 : 4는 손으로 평축의 주위에 있는 각각 90' 방향으로 한때 시간을 맞춥니다
시험하중 :
AC이 탄약을 장전합니다 : 100N
DC가 탄약을 장전합니다 : 140N
1.0 킬로그램
시험 참고 형태 :
