장비 재 - 증명 테스트 챔버를 시험하는 조항 20.2 EV 연결기

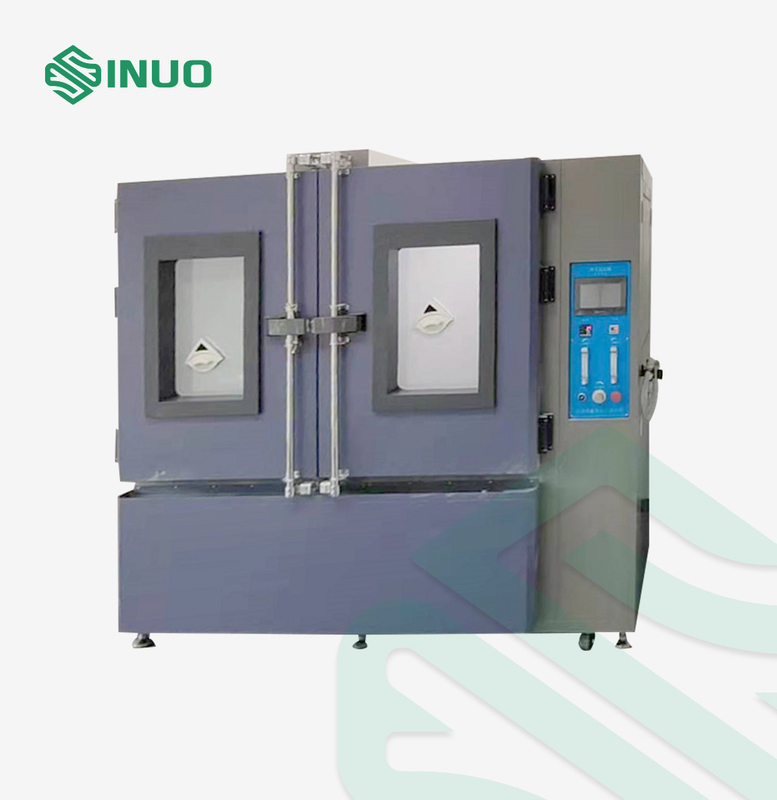

장비 방진형 테스트 챔버를 시험하는 EV 연결기

상응하는 표준과 조항

이 테스트 챔버는 IEC60529-2013, EN60529, DIN40050, SAEJ575와 기타 등등에 따릅니다.

기술적인 매개 변수

1. 내부 크기 : 폭 1500mm*depth 1000mm*height 1000 밀리미터 ;

2. 시험용 먼지 : 75μm의 메쉬 크기와 50μm의 와이어 직경과 케케묵은 분급기를 통과할 수 있는 활석 분말을 말리세요.

3. 분진 량 : 2-4kg/m3.

4. 기류 속도 : <2m>

5. 펌핑 압 차이 : 압력 궤간 디스플레이를 갖추는 조정할 수 있는 0 ~ -10kPa.

6. 진공 펌프 펌핑 플로 제어 : 60-600, 조정할 수 있는 600-6000mL/min ;

7. 가열 온도 : 정상 온도 +10C~+60C는 습도를 챔버에서 감소시키고 습도를 챔버에서 디스플레이하기 위해 조정될 수 있습니다 ;

8. 완전히 둘러싸인 구조, 진동 뽐프가 공기 진동 뽐프를 채택하고, 크기가 공기 흐름을 조정함으로써 조정된 스텝리스일 수 있고, 강력한 순환 팬이 먼지 중단을 운전하기 위해 실내 공기를 순환시키고, fan 속도가 주파수 변환기에 의해 조정될 수 있습니다 ;

9. 실내 상태의 관찰을 용이하게 하기 위해 먼지 제거 솔을 갖추는 유리 윈도우와 봉인한 문 ;

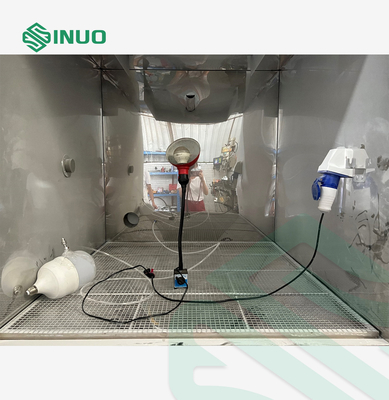

10. 이중층 스테인레스 강 울타리 선반은 테스트 샘플을 위치시킵니다 ;

11. 진공 시스템 구성 : 진공 펌프, 유량계, 진공 부정적 압력계, 감압 조정 밸브, 필터.

12. 내벽은 스테인레스 강으로 만들어지고 외벽이 강철판으로 페인트 칠해지.

13. 샘플 시험 전원 공급기 (짜맞춘 방진형 소켓)을 구성하시오 그러면 샘플 전원 공급기의 온-오프는 기계에 의해 제어되고 파워 인렛이 기계에서 분리됩니다

14. 결의안 : 온도 : 0.1' Ｃ가 시간을 맞춥니다 : 1S ;

15. 문 : 이중 도어, 문 개구 사이즈 W1500mm*H1000mm ;

16. 제어 인터페이스는 터치 스크린에 의해 운영되며, 그것이 작동하기 쉽고 그것이 프로그램 파라미터가 설정되는 후에 자동적으로 시험될 것입니다.

장비 개관

시험 목적 : 이 테스트 챔버는 기계적, 전기적, 전자적이고 전기 화학적이고 전자기계적 장비를 위해 사용됩니다. 모래 또는 먼지 적재 환경을 말리기 위해 노출에 저항, 저장과 이러한 장치의 작동을 평가하세요. 제품 봉합 성능 시험과 신뢰성 시험을 위해 사용됩니다.

챔버 특징 :

1. 진동은 공기 진동 모드를 채택하고 크기가 조정된 스텝리스일 수 있습니다 ;

2. 주파수 변환기를 갖추어 팬의 주행속도는 주파수 변환에 의해 조정될 수 있습니다 ;

3. 샘플 펌프의 배기속도와 압력은 독립적으로 조정될 수 있고 펌핑 압이 안정적입니다 ;

4. 직접적으로 터치 스크린에 디스플레이될 수 있는 전자 온도와 습윤계로 설비됩니다 ;

5. 바닥 깔때기는 쉬운 재 대체를 위한 볼 밸브 스위치를 갖추고 있습니다 ;

6. 테스트 챔버의 벽은 공기 먼지 휠터 집회를 갖추고 있고 안쪽이고 외부실에서의 대기압이 균형적입니다 ;

7. 프로그램은 작동하기 쉽습니다. 게다가 샘플 전원 연결 예열 기능은 추가됩니다. 예를 들면, 램프를 시험할 때, 램프는 계속 강화되도록 요구되고, 재 실험 전에 안정 상태로 예열했습니다. 워밍업 시간이 완전한 후, 장치는 자동적으로 모래먼지 검사를 시작할 것입니다. 이런 방식으로, 조명 설비 시험은 한 번에 집진기에 직접적으로 완료될 수 있습니다.

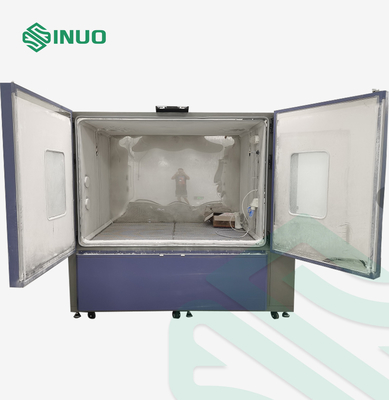

8. 챔버 구조 : 도어 개방은 방해하지 않고 (1500X1000mm)와 문이 완전히 편리한 열리 이고 크고 무거운 샘플을 챔버에 위치시킵니다.

안전 보호 : 장애 경고 뒤에 신속한 기능, 자동 차단을 처리하는 장애 경고와 원인 ; 누실 방지, 쇼트 회로 보호, 팬 모터 과열, 전체적 장비 위상 손실량 / 역위상, 전체적 장비 타이밍 보호.

전원 공급기 : AC 380V 50HZ 4KW ; 한개의 압축된 공기 소스 인터페이스, Φ8mm 에어 투브.

챔버 구조 :

1. 그것은 맨 아래 재 회수 포트와 재 브로잉 포트와 원추형 펀넬로 고안됩니다. 깔대기에서 인너 챔버의 상부까지 재를 보내기 위해 재 브로잉 포트에 있는 고압 터빈 순환 팬을 설치하세요. 재는 수직적으로 상부로부터 자연스럽게 바람에 넘어뜨려집니다. 재가 깔대기의 측벽에 하락할 때, 재는 진동 장치에 의해 재 브로잉 포트로 재순환되어서, 사이클이 계속해서 시작됩니다.

2. 인너 챔버 자재 : 스테인레스 강판 ;

3. 외부실 자재 : 랭간압연강판 + 베이킹 페인트 / 스프레이 플라스틱 ;

4. 2개의 관측 창 ;

5. 재 스크레이퍼 : 시험 상황을 관찰하는 것은 편리합니다 ;

6. 점등 램프 : 한 led 라이트닝은 내부에 설치되며, 그것이 시험 상황을 관찰해서 편리합니다 ;

7. 테스트 호울 : Ø100mm ;

8. 칸막이 브라켓의 로드 : 100KG.
